超声波雪量计 雪深测定仪 在线雪量监测系统 实时上传数据产品简介
超声波雪量计 雪深测定仪 在线雪量监测系统 实时上传数据 是一款采用超声波遥测技术，实现雪深自动化连续监测的智能雪深传感器；通过发射50KHz的超声波来测量发射到返回这个信号过程的时间差来计算出雪的深度。本产品可广泛用于气象、机场、港口、实验室、工农业及交通等领域的测量。
超声波雪量计 雪深测定仪 在线雪量监测系统 实时上传数据 技术参数
测量范围：0-1000mm
准确度： ±0.1%FS
供电方式：□ DC5V
□ DC12V
□ 其他
输出形式：□ 电压：0-5V
□ 电流：4-20mA
□ 其他
仪器线长：□ 标配：5米
□ 其他
负载能力：电流型输出阻抗≤300Ω
电压型输出阻抗≥1KΩ
工作环境：温度-40℃～50℃
湿度≤100%RH
外壳防护等级：IP45
线缆等级：额定电压：300V
温度等级：80℃
产品重量：780g
产品功耗：240mW
超声波雪量计 雪深测定仪 在线雪量监测系统 实时上传数据接线方法

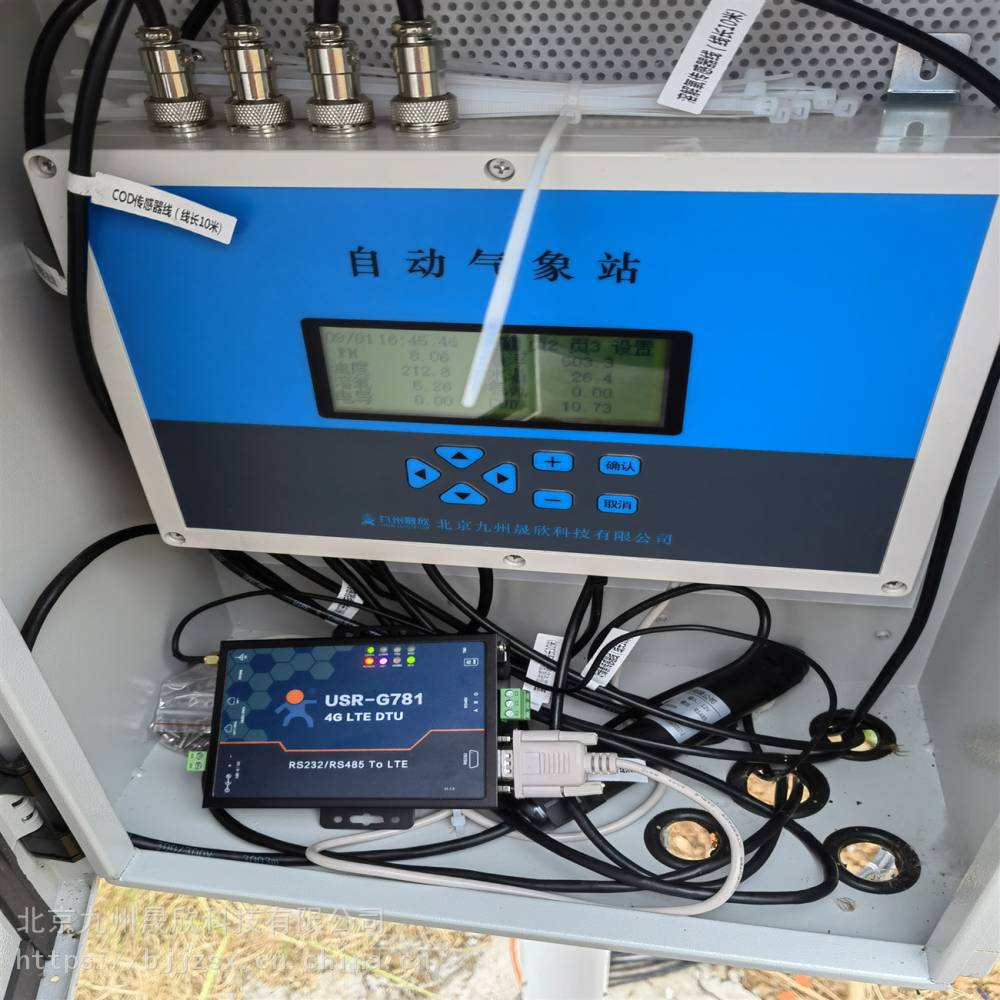

（1） 若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2） 若单独购买感应器，感应器配套线线序如图
分别为：
红线：电源+（+12V）
绿线：电源-
黄线：信号线
黑线：时钟线（控制线）
结构尺寸
安装说明
1、如图所示，将2个M4×25螺丝穿过感应器前端
的两个安装孔，2个M4×35螺丝穿过感应器后
端的两个安装孔，使感应器感应面与水平面保
持约平行，将感应器固定在安装座上；
2、安装过程中请避免拆卸传感器。
使用说明
1、 将感应器按照接线方法、安装说明中指示接线安装后，将其放置在大于300mm、小于1000mm的检测位置；
2、 接通系统，打开雪量传感器探头保护盖，在采集仪的“其他设置”→“雪量设置”中，设置雪量传感器的开始工作温度，默认设置的雪量工作温度为T0（默认为5℃，可自行设定），设置完雪量温度后，选择“雪量检测”，切换“停止”模式至“开始”模式，点击“确认”按键，系统将会自动检测传感器的基准高度；（注意：若调节了雪量传感器高度，则均需要按照上述操作重新设置基准高度）
3、 当实时温度T＞T0时，采集仪自动关闭雪量传感器，当实时温度T＜T0时，雪量传感器开始工作，每一个小时会自动检测一次，即可获取雪量信息。
注意事项
1、请检查包装是否完好，并核对产品型号是否与选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、传感器线长会影响产品输出信号，使用时不要随意改动产品出厂时已焊接好的元器件或导线，若有更改需求，请与厂商联系；
4、传感器属于精密器件，用户在使用时请不要自行拆卸、用尖锐物品或腐蚀性液体接触传感器表面，以免损坏产品；
5、请保存好检定证书和合格证，维修时随同产品一同返回。
故障排除
1、采集仪无显示值。可能因接线问题导致采集仪 无法正确获取信息。请检查接线是否正确、牢固；
2、若不是上述原因，请与厂家联系。
选型表
编号 供电
方式 输出
信号 说明
JZ-L11 雪量传感器
（变送器）
5V- 5V供电
12V- 12V供电
V 0-5V
A 4-20mA
例如：JZ-L11-12V-V:雪量传感器（变送器）
12V供电，电压0-5V输出
