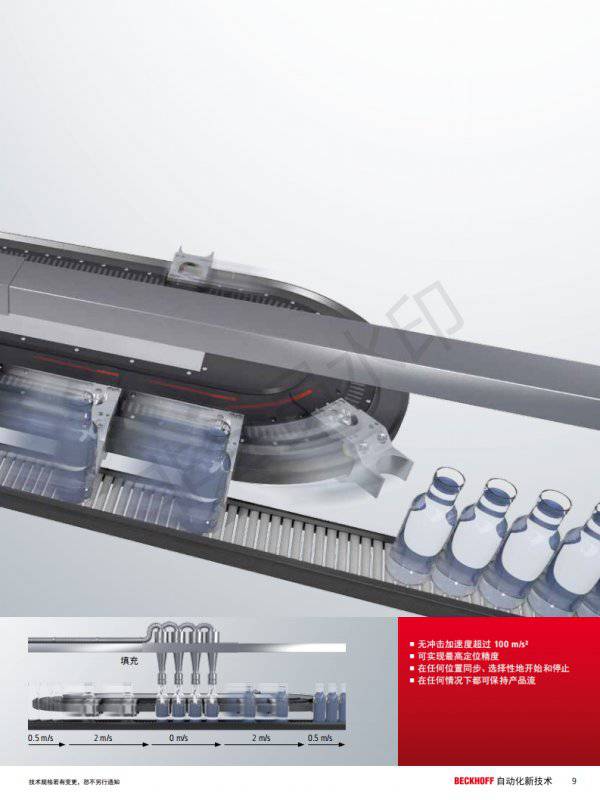

贝克霍夫的线性传输系统。两种经过验证的驱动原理-结合成一种新的驱动技术。随着XTS(扩展传输系统)线性传输系统，贝克霍夫提出了一种驱动器解决方案，这是的解决方案-因为它结合了两个的驱动原理的优点，在一个单一的系统。在以前使用旋转电机的可能性已经结束的地方，XTS增加了线性系统的优点。到目前为止，在纯线性系统的使用范围有限的地方，XTS补充了旋转解决方案的好处。特殊需求需要解决方案，这就是为什么开发完全封装的XTS卫生版本和XTS黑线来补充XTS标准的原因。

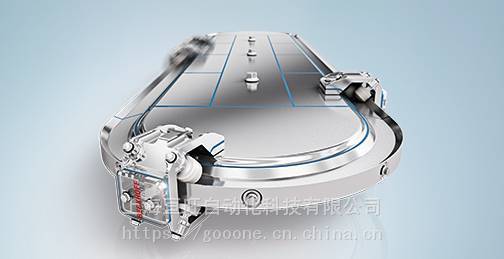

线性传输系统XTS(ExtendedTransportSystem)结合了旋转系统和线性系统的优点。XTS是一个机电一体化系统，它包含操作所需的所有功能：模块化的、完全集成的线性电机，在单个装置中进行电力电子和位置测量，作为移动部件的推动器和机械导轨。通过这几个协调的组件，可以实现多样化的应用。所需的几何形状、长度和半径由元件的数量和选择组成。XTS使单个产品的运输具有持续的物料流动。由于建筑体积小，可以提高能源效率，并能显着地减少机器的尺寸。
| System properties | XTS Standard |
|---|---|
| Max. force | 100 N at standstill |
| Continuous force | 30 N (at ~30 °C temperature increase in the motor compared to mounting frame) |
| Speed | 4 m/s @ 48 V DC supply |
| Acceleration | > 100 m/s (without payload) |
| Positioning accuracy | <±0.15 mm @ 1.5 m/s possible within a straight module |
| Absolute accuracy | <±0.25 mm possible within a straight module |
| Repeatability | <±10 μm (standstill unidirectional) |
| Mover length | 50 mm in direction of movement |
| Mover weight | approx. 410 g (complete mover without attachments) |
| Max. system length | > 100 m (dependent on computing power, no system limit) |
| Operating/storage temperature | -10…+40 °C/-25…+85 °C (for further information see documentation) |
| Protection class | motor modules: IP65 (for further information see documentation) |
| Approvals/Markings | CE, UL |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Electrical data | XTS |
|---|---|
| Supply voltage | control voltage 24 V DC, power supply 48 V DC |
| Current c***umption | power supply: 16 A nominal current |
| Power c***umption 24 V DC | motor modules: 30 W/m (communication, electronics, position determination) |
| Length per feed | max.3m (voltage supply, EtherCAT) |
| Power c***umption per mover | approx. 30W@ 2m/s c***tant speed |
| XTS products | |
|---|---|
| AT20xx-0xxx | XTS motor module |
| AT901x-0050-0550 | XTS mover |
| AT9xxx-xxxx | XTS guide rails |
| AT2000-xx00 | XTS starter kits |
| TF5850-00pp | TC3 XTS Extension |
