加宽插拔力试验机
电器盒插拔力试验机
***盒插拔力试验机
制造商：苏州尚高检测设备有限公司
品牌：尚高（SUNGOLL）

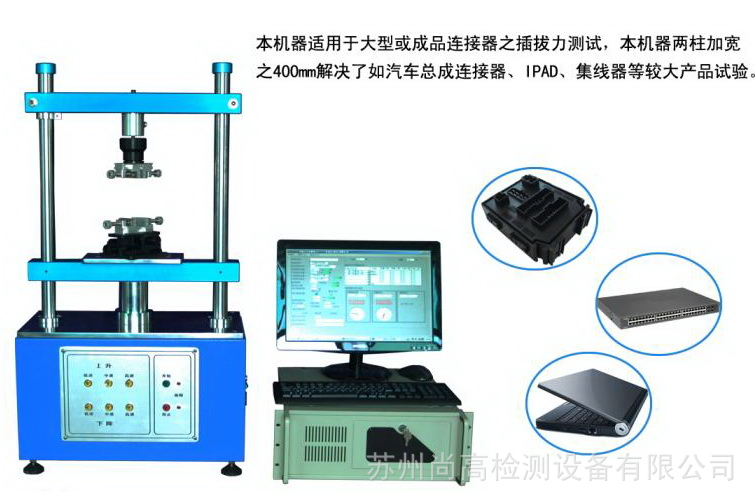

一、加宽型插拔力试验机
产品型号：SGL-1220SK
二、技术参数
规 定 *** 大 荷 重： 100、50、20、10、5kg传感器任选1个
荷 重 解 析 度： 0.01克
*** 小 分 解 度： 0.001mm
*** 大 移 动范围： 100mm（不含夹具及样品），总安装空间高度约400mm手动可调节
测 定 速 度 范 围：1~600mm/min
载物台平面移动范围：约350*350mm
传 动 机 构：滚珠丝杆
驱 动 机 构：伺服马达
阻 抗 范 围：7档位可调，30毫欧~30千欧
阻 抗 解 析 度：0.01毫欧
外 形 尺 寸：600*600*800mm（约）
立 柱 宽 度：400mm
三、试验机简介
本机器为加宽型，主要为测试大的成品定制，适合大的成品上面的端口插拔力，插拔寿命测试。适用于各种端子、接插件、连接器之插入力及拔出力测试。本机器也适用于测试微小弹片行程荷重，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等）。
四、测试项目：
1连接器单孔插拔试验 2连接器整排插拔试验
3连接器单Pin与塑胶保持力试验 4连接器NORMAL FORCE测试
5一般压缩，拉伸***试验 6恒定拉力测试
7恒定压力测试 8连接器插拔寿命试验
9弹片荷重位移测试 10阻抗测试
五、机器特点：
※ 可列印储存图形（插拔位移曲线图，寿命曲线图，检查报表，十字跟踪曲线）
※ 测试条件皆件由电脑画面设定，方便且快速（含插拔行程，速度，暂停时间等）
※ 测试资料储存于硬碟（每一笔资料皆可储存，不限次数）
※ 检验报表抬头内容可随时修改（中英文皆可）
※ 检验报表可转档至EXCEL做编辑
※ 恒定拉压力设定力值百分比保护
※ 荷重双重保护，以有效保护荷重元
※ 可输入标淮值，测试数据及时颜***分
※ 测试数据可随时作修正测试
※ 测试单位可以转换
※ 可以自动做数据统计（平均值，值，***小值）
※ 报表抬头可以按客户要求设置个性化抬头及LOGO
六、保护设置以及服务：
本试验机在软体方面对其本身有荷重行程保护，可以对仪器做有效的保护。在运行过程中，超过设定的荷重范围会自动终止程式，有误操作也不会损坏荷重元等重要配件。正常使用情况下试验机基本上无异常出现。贵司关键是要对工控机箱的系统维护好。我司的承诺不需更换零配件的异常现场解决（系统要无异常）。需跟换零配件的2个工作日内解决。
用途说明：
研发部在开发阶段，模具调整，材料选择都必需靠完整的试验资料来考量；品质管理部在来料控制和量产抽检中对产品的性能测试，及测试资料自动留档；生产工程部可用试验机资料可自动生成cpk这一优点来管控生产制程。软体人性化的设计如每次等候时间，回转暂停时间更有利于试验人员的操作。
七、仪器装箱单
序号 名 称 数 量 备 注
01 测试本机 1台 主机（自行加工生产）
02 工控主机 1台
03 液晶显示器 1台
04 软件 1套 自主开发
05 电源线 3根
06 数据卡 2块
07 测试夹具 2套 2个夹嘴
08 多功能夹具 2个
09 大型十字移动台定制 1个
10 传感器 1个
