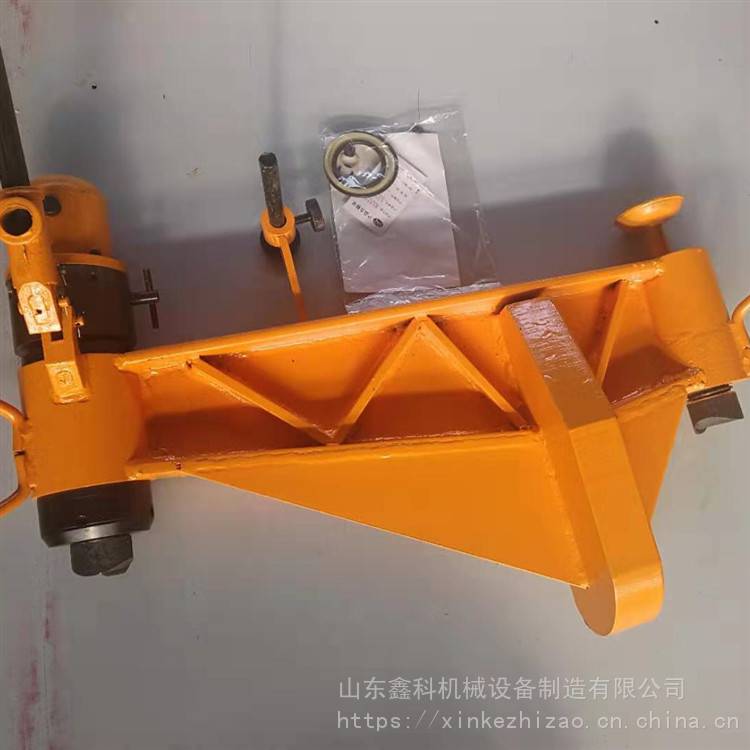

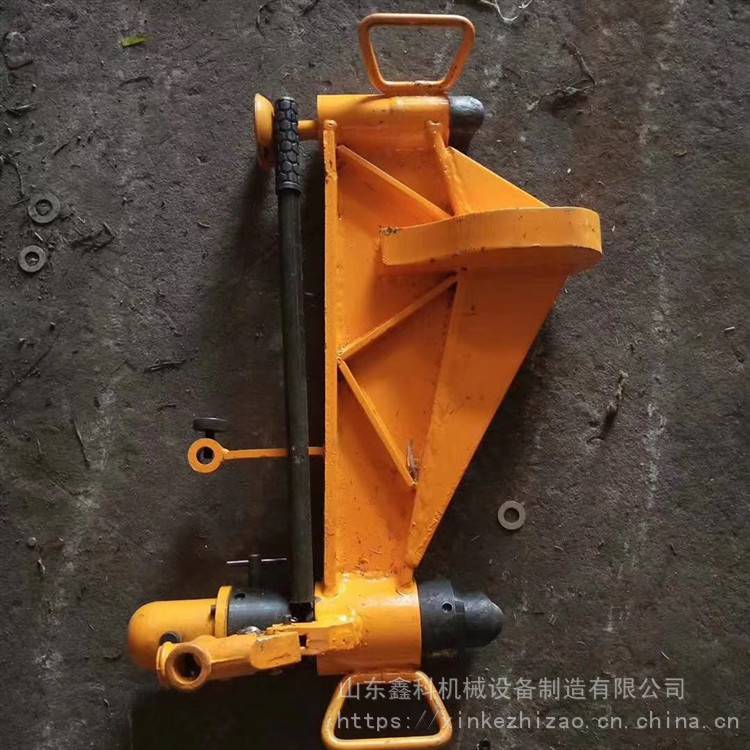

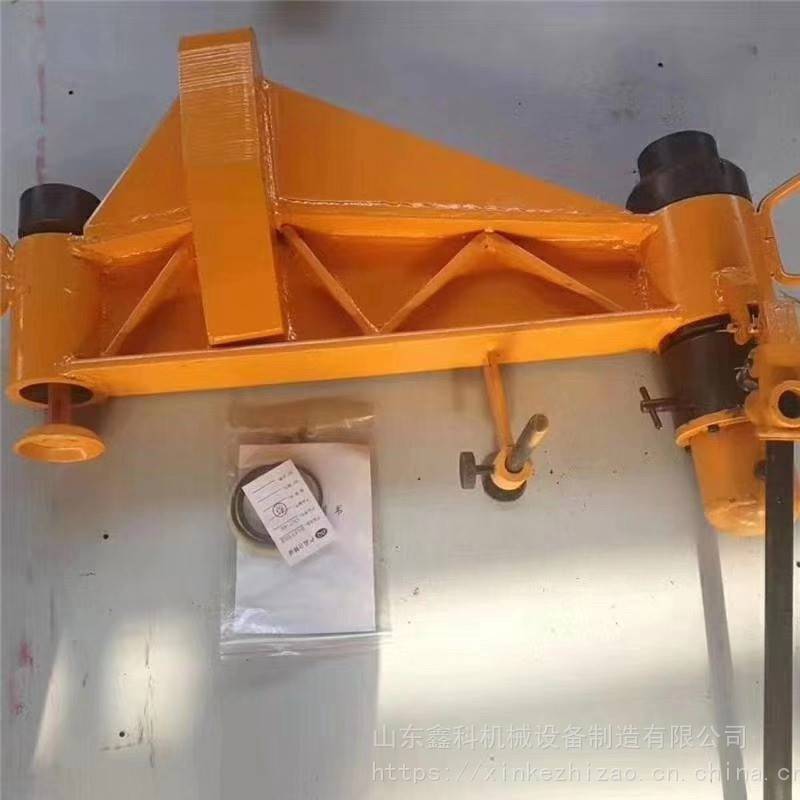

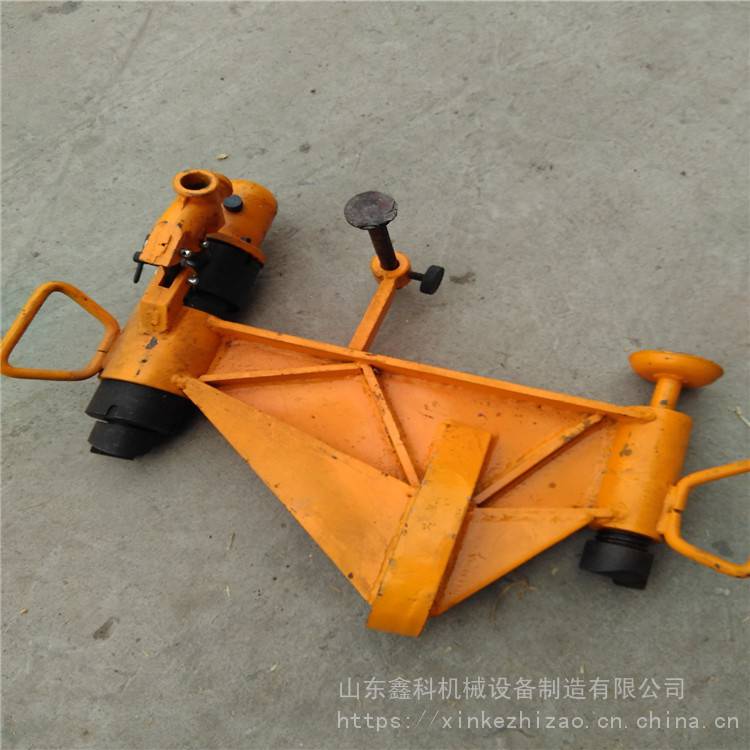

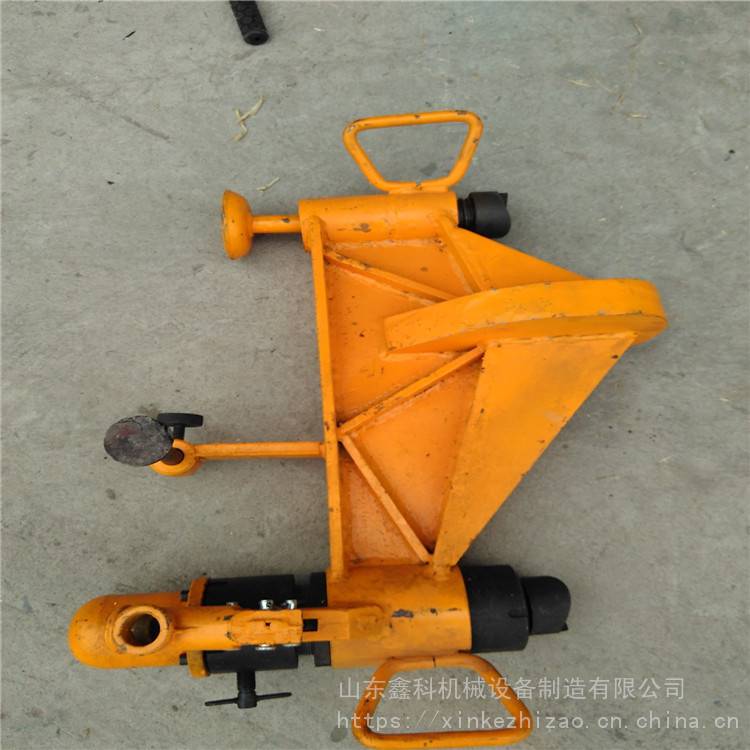

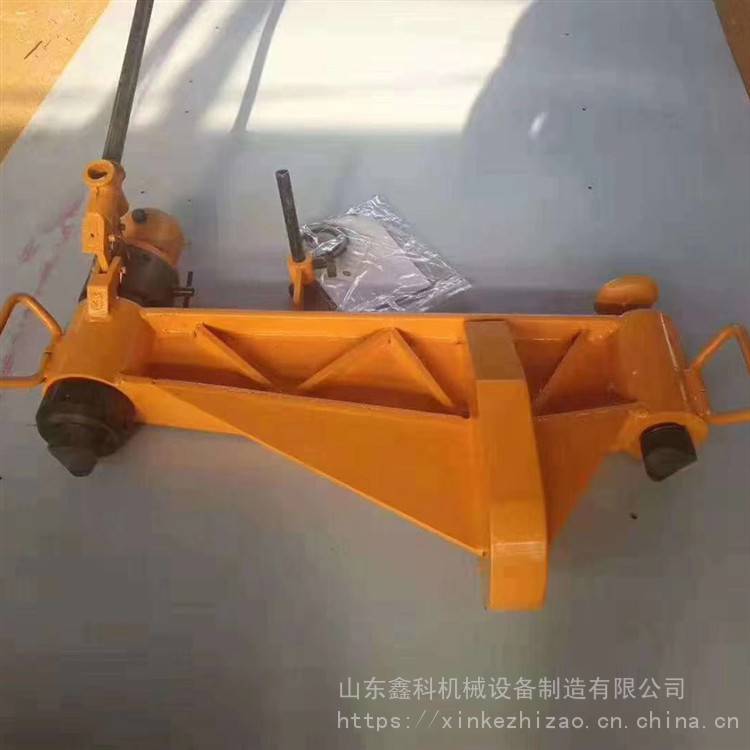

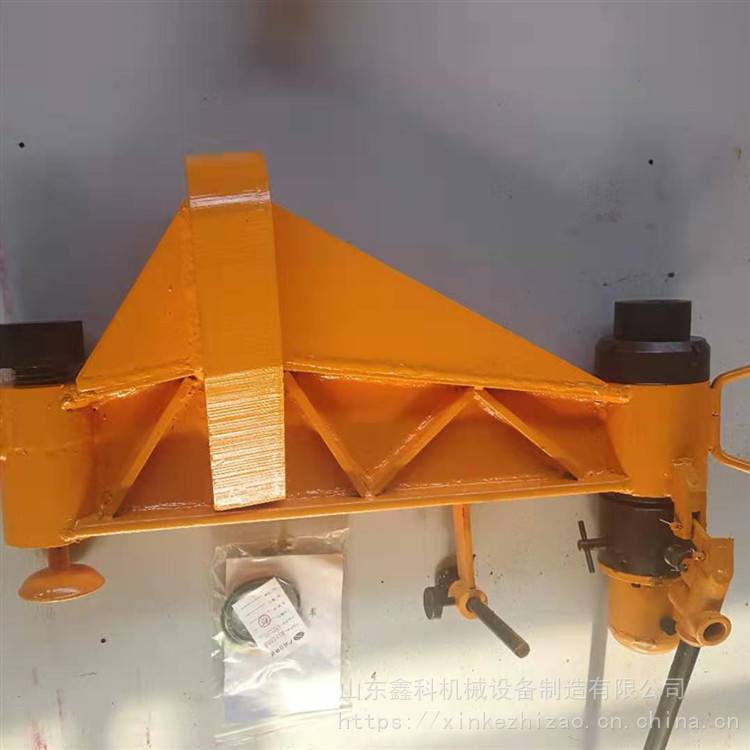

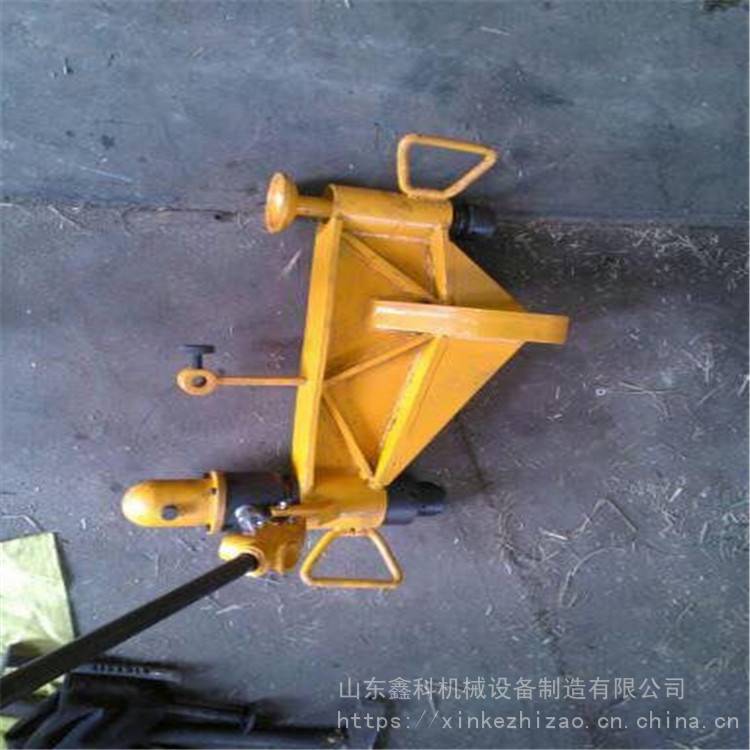

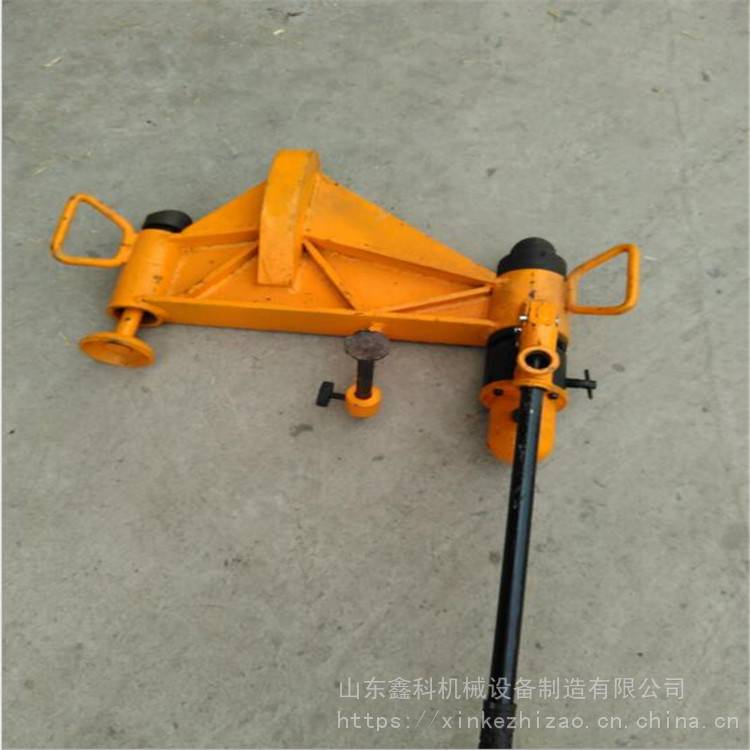

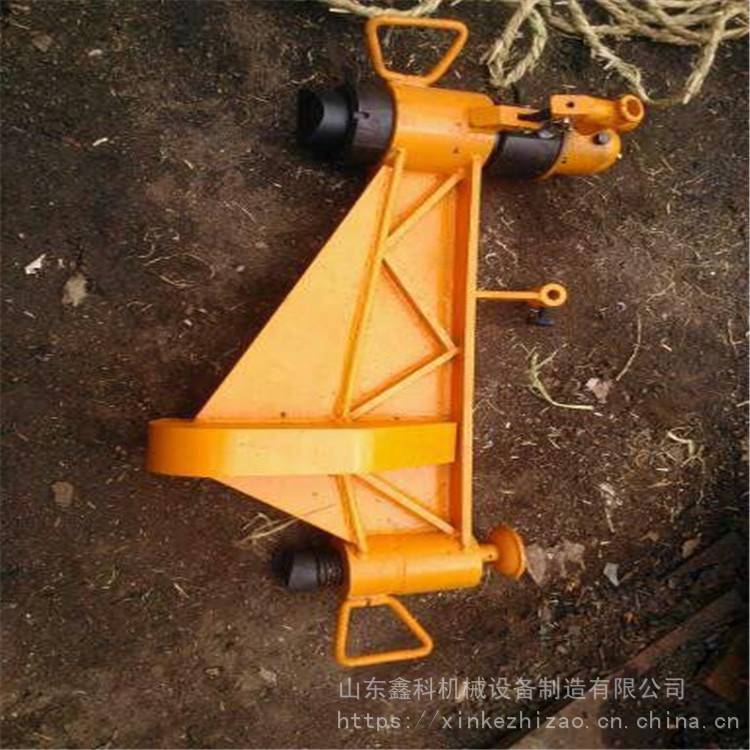

KWPY-300型液压水平弯轨机 钢轨铁路30KG双钩弯道器
咨询：155-5242-6003
一:工作原理:液压弯轨机运用液压传动和杠杆原理设计而成,它利用静压力对钢轨实水平,垂直曲线弯轨或直轨作业。
二:液压弯轨机由液压和机架两大部分组成。(1)、液压部分:1、顶盖 2、前盖 3、油缸 4、活塞杆 5、柱塞泵 6、卸载阀 7、进油阀 8、出油阀 9、滤网 10、放气阀
三:使用方法及注意事项:
操作前,先拧紧卸载阀将弯轨器弯钩钩住钢轨,活塞顶头顶住钢轨,再转动丝杆手轮,即可将弯轨器卡紧在钢轨上。
在泵油加载前,需检查弯轨器在钢轨上安放状态,弯轨器要放平,弯钢底面要贴近钢轨上顶面,将放气阀松开。
将手柄杆插入掀手,即可进行泵油加载,在弯轨过程中,泵油动作不宜过快;卸载时,缓缓松开卸载阀(旋松1/2—1扣),必须待活塞顶头离开钢轨侧面后才可转动丝杆手轮。在加载过程中,切勿转动丝杆手轮。
当活塞行程达到大值70mm时,油缸内复原弹簧呈压缩状态,为避免损坏机件,使用中活塞行程控制在65mm为宜。
慢慢打开卸载阀,使活塞杆自行复位,直至它回位。
旋紧卸载阀和通气阀,卸下弯轨机。
液压水平弯轨机的详细参数如下：
KWPY-300型液压水平弯轨机--用于24kg/m以下的钢轨进行水平面弯曲作业，小弯曲半径为7M。
KWPY-400型液压水平弯轨机--用于30kg/m的钢轨进行水平面弯曲作业。
KWPY-600型液压水平弯轨机--用于30kg/m-50kg/m的钢轨进行水平面弯曲作业。
KWPY-800型液压直(弯)轨机用于对73kg/m以下的钢轨进行水平面弯曲作业,小弯曲半径为5M
