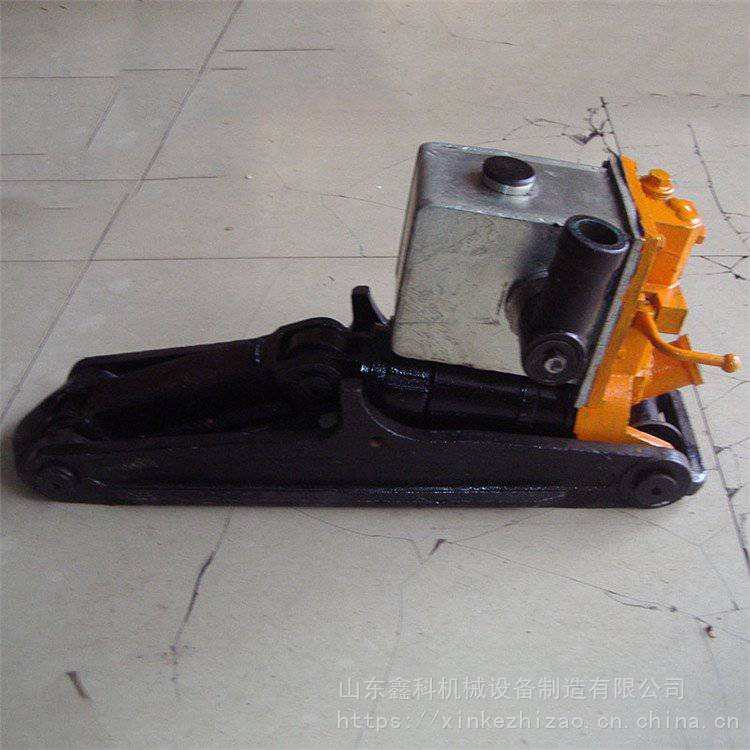

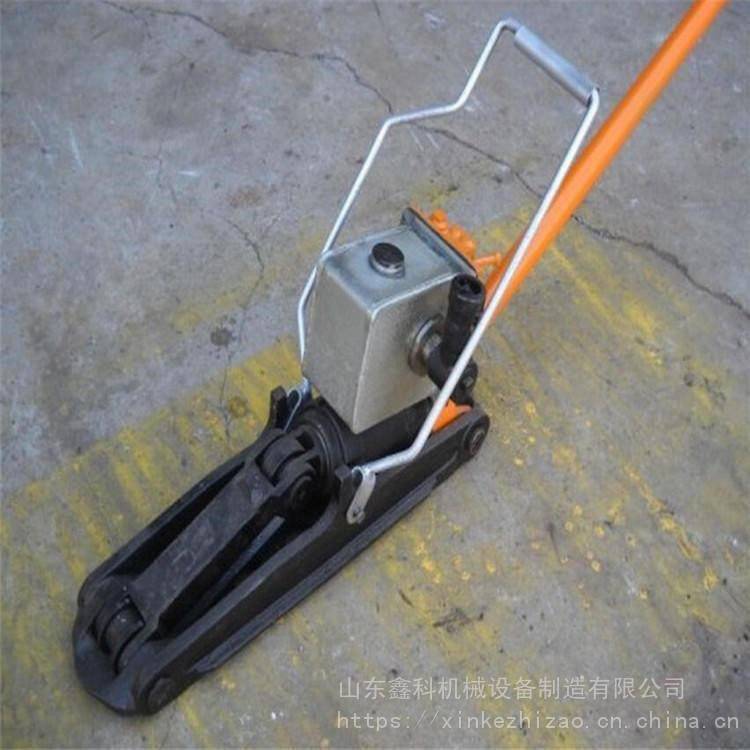

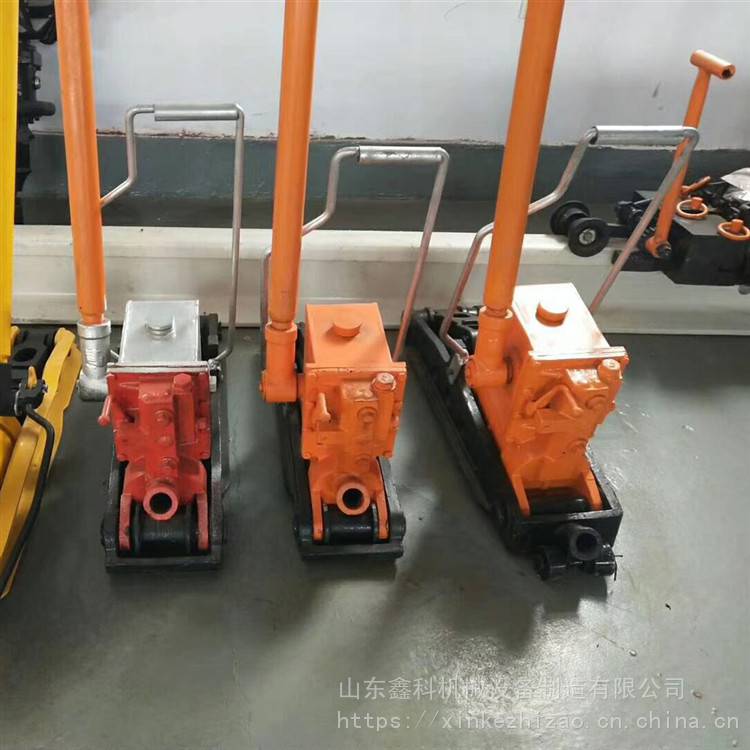

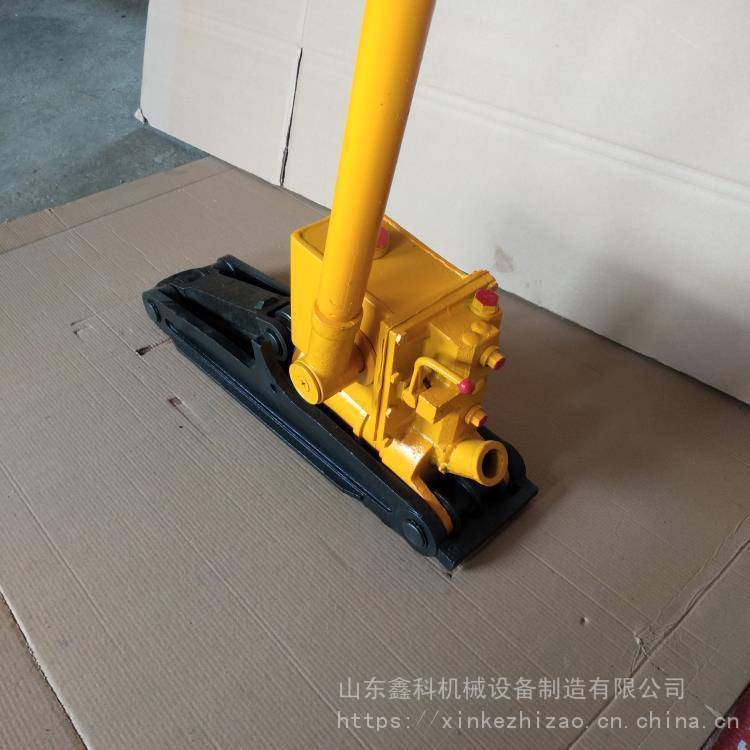

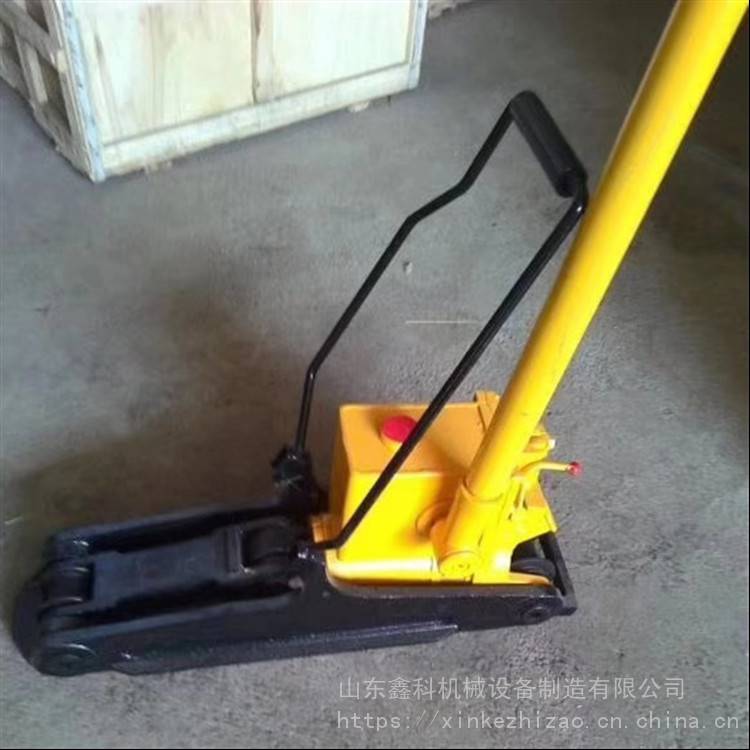

一、YQ-250型液压起道器介绍：
YQ-250型液压起道器适用于各型号钢轨线路进行起道作业，它具有结构新颖、操作轻便、不***限界、整机重量轻等特点。它具有两种功能;钢轨在低位时，可放在起道杠杆托板上;可担重量150kN。高位时，放在液压油缸上顶;可担重量199kN。操作时是同时起动的。
二、详细参数
1、额定起道力： 250kN
2、起道量： 120mm
3、液压系统工作压力： 60MPa
4、打压把操纵力： (L=1150mm)432N
5、整机质量： 25kg
6、外廓尺寸： 400×180×465
三、基本结构与工作原理
工作原理：依据流体力学帕斯卡定理，往复摆动操纵把，通过定块机构，使双柱塞泵连续工作(吸、压油)再经油路将高压油压入油缸内，而油缸固定不动，活塞杆将上升移动，同时带动起道杠杆托板上升，便可顶起钢轨，达到起道目的。主要操作原理图示如下：
1操纵把，2连杆，3柱塞，4泵体，5油腔，67单向阀，8滤油器，9油箱，10活塞杆，11油缸，12油路，13回油阀，14溢流阀(安全阀)

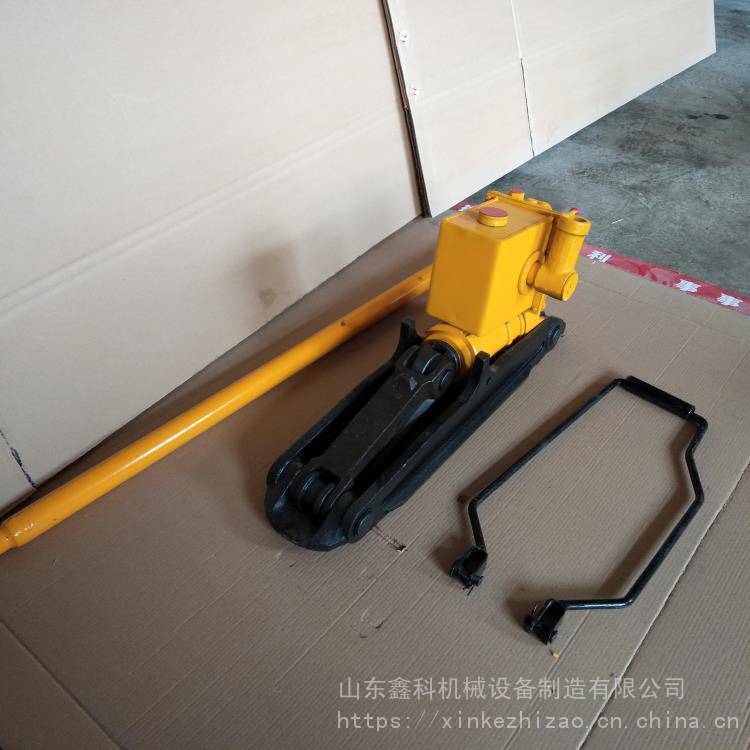

主要操纵结构图示：1操纵把2双柱塞泵3安全阀4回油阀杆5油箱6油缸7活塞杆8机座9起道轮10起道杠杆托板11连杆12助力孔座13提梁等组成。其液压原理。
