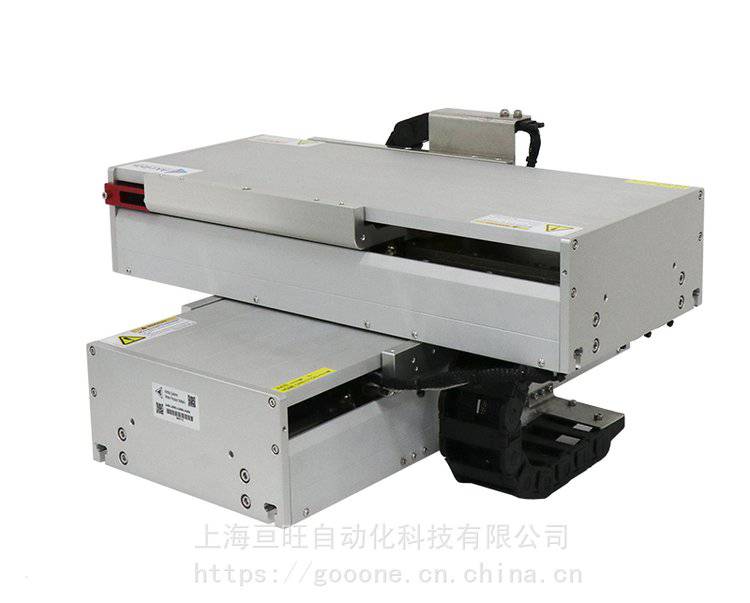

DGL-XY 系列
DGL XY平台采用标准DGL单轴叠加组合，可以缩短设计开发和生产周期。具有高速，的特点，应用在自动化和半导体等行业。
设计特点：
A. 高速度，高加速度
B. ，高刚性
C. 标准化设计
D. 货期响应快
| 型号 | 单位 | DGL-XY-S-L100-U100 | DGL-XY-S-L200-U200 | DGL-XY-S-L300-U300 | DGL-XY-S-L400-U300 | |
| 有效行程 | mm | 100 * 100 | 200 * 200 | 300 * 300 | 400 * 300 | |
| 速度 | m/s | 2 | 2 | 2 | 2 | |
| 加速度 | m/s2 | 3 | 3 | 3 | 3 | |
| 电机 | 下轴 | - | AUM3-S4 | AUM3-S4 | AUM3-S4 | AUM3-S4 |
| 上轴 | - | AUM3-S2 | AUM3-S2 | AUM3-S2 | AUM3-S2 | |
持续推力/峰值推力 | 下轴 | N | 113/578 | 113/578 | 113/578 | 113/578 |
| 上轴 | N | 57/289 | 57/289 | 57/289 | 57/289 | |
| 重复性 | μm | ±1 | ±1 | ±1 | ±1 | |
| 正交度 | arc sec | 10 | 10 | 10 | 10 | |
| 平台重量 | Kg | 29 | 34 | 39 | 42 | |
| 空载运动质量 | 下轴 | Kg | 19.0 | 21.0 | 24.0 | 24.0 |
| 上轴 | Kg | 2.9 | 2.9 | 2.9 | 2.9 | |
| 材料 | - | 铝合金 | 铝合金 | 铝合金 | 铝合金 | |
注：
1.表格中的速度、加速度和空载运动质量会因客户应用和需求变化。

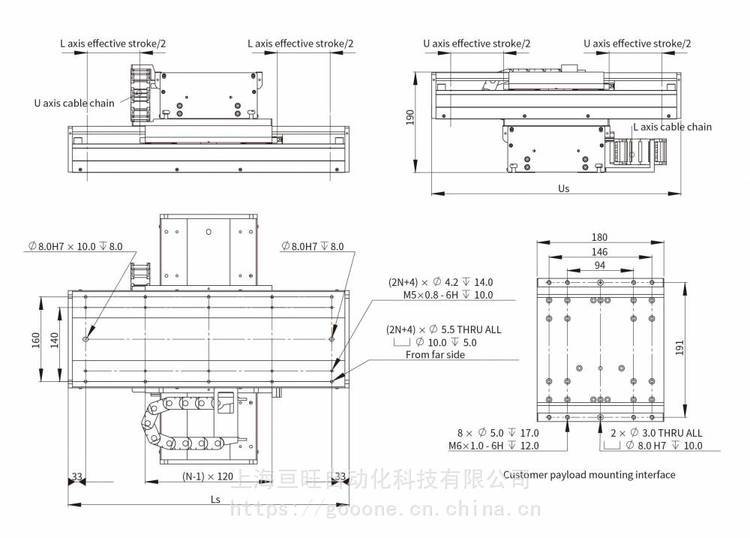

| 下轴有效行程 | 上轴有效行程 | 下轴总长Ls | 上轴总长Us | N |
| 100 | 100 | 432 | 372 | 3 |
| 200 | 200 | 532 | 472 | 3 |
| 300 | 300 | 632 | 572 | 5 |
| 400 | 300 | 732 | 572 | 5 |
注：
1.可提供其他行程及不同行程组合。
2.平台带有软限位和硬限位。
3.表格中尺寸单位为毫米。
