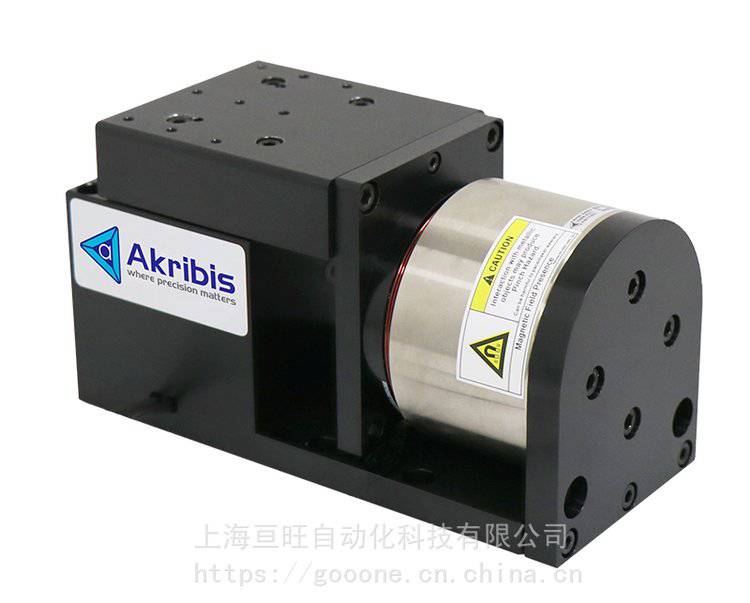

XMGV系列
微型音圈电机模组
XMGV系列采用Akribis音圈电机，具有以及高频率的特点。适用于中载，高频的应用。
设计特点：
A. 直接驱动
B. 无嵌齿效应，无背隙，无铁芯的直线执行机构
C. 行程从15mm到30mm
D. 适用于高速高加速应用
E. 在低速下可平滑运行（速度波动小）
F. 采用交叉滚子导轨，高刚性
应用与行业
这些音圈平台是高速机械的理想选择，例如拾取和放置，检查，分配，检查设备或任何其他材料处理或精度要求严格的一般工业应用，包括印刷，激光打标，机械加工和点焊。
| 规格参数 | 单位 | XMGV30 | XMGV40 | XMGV60 | XMGV90 | ||
| 行程1 | mm | 15 | 20 | 25 | 30 | ||
| 电机型号 | - | ***M30-15 | ***M40-20 | ***M60-25 | ******0-30 | ||
| 持续力 | N | 4.63 | 9.93 | 26.35 | 89.10 | ||
| 峰值力 | N | 29.40 | 58.05 | 119.00 | 315.00 | ||
| 分辨率 | μm | ABI21: 0.5/0.2 | |||||
| AT2: 0.2/0.05 | |||||||
| 重复***精度 | μm | ABI21: 0.5/0.2:±1 | |||||
| AT2: 0.2/0.05:±0.5 | |||||||
| 直线度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ||
| 平面度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ||
| 额定负载2 | kg | 0.6 | 1.5 | 4.0 | 14.0 | ||
| 空载运动质量 | kg | 0.14 | 0.20 | 0.45 | 1.63 | ||
| 空载总质量 | kg | 0.51 | 0.80 | 1.90 | 5.31 | ||
| 容许负载 | kg | 1.4 | 2.8 | 7.1 | 18.3 | ||
| 容许侧倾力矩 | Nm | 0.8 | 1.4 | 3.4 | 16.0 | ||
| 容许俯仰力矩 | Nm | 1.0 | 2.6 | 9.0 | 21.0 | ||
| 容许横摆力矩 | Nm | 1.2 | 3.2 | 11.0 | 25.6 | ||
注：
1.行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。
2.在此负载下，平台可以提供不少于1G的加速度。
