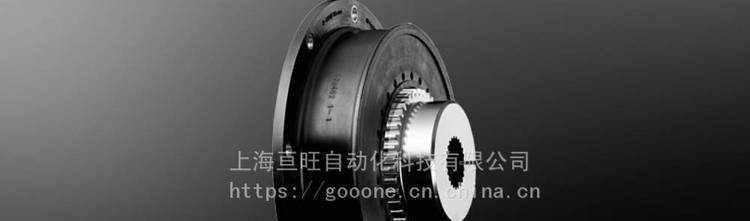

BoWex ELASTIC高弹性法兰联轴器
BoWex弹性高弹性联轴器法兰
的凸缘联接件BoWex弹性是高弹性联轴器在一个紧凑的设计相结合的BoWex系统，具有高弹性联轴器的弹性的好处。
所产生的扭转振动和冲击载荷得到了***和减小。所述BoWex弹性凸缘联接件包括由耐温度变化的天然橡胶的高弹性，橡胶圆形元件的强调扭矩-孔率和轴向插件BoWex弯曲齿耦合集线器。
IC发动机与例如直接驱动的发电机或移动式压缩机的连接通过法兰连接实现。它必须符合许多规格，同时必须首先可靠地传输功率，以使机器能够按要求执行待处理的任务。
特点
对于IC引擎
发动机功达5,000 kW
轴向插件，易于组装
尺寸紧凑
液压泵的锥孔和英制孔
库存，带精加工孔H7和DIN的键槽
花键轴套符合DIN和SAE标准
加长的花鼓
提供特殊类型的集线器
橡胶元件具有不同的硬度
符合ATEX

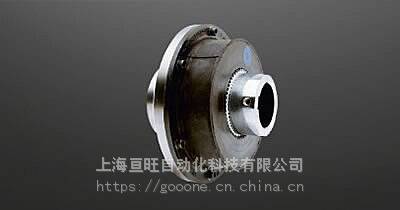

BoWex弹性HE1（HE2）高度柔性凸缘接头
BoWex-ELASTIC HE1 / HE2型联轴器是具有SAE和特殊法兰尺寸的高度灵活的法兰联轴器，可安装到IC发动机上。
该设计的特点是由聚酰胺制成的安装法兰有五种联轴器尺寸和六种SAE法兰尺寸。法兰联轴器HE1 / HE2适用于100°C的工作温度。
与BoWex标准系列的耦合轮毂结合使用，可以补偿驱动侧和从动侧的未对准。根据潜在的***性环境对联轴器进行了评估和批准。符合EC指令2014/34 / EU。在类型1和类型2之间进行区分会导致联轴器的短型或长型。
特征
具有SAE和特殊法兰尺寸的高度灵活的法兰联轴器
阻尼扭转振动
补偿驱动侧和从动侧的不对准
轴向连接，无需后续拧紧
提供肖氏硬度T40，T50和T65 ShA
锥孔和英制孔
库存，带精加工孔H7和DIN的键槽
花键轴套符合DIN和SAE标准
加长的花鼓
提供特殊类型的集线器
符合ATEX
扭矩2,000 Nm
圆周速度vmax = 42 m / s
孔径80毫米
BoWex弹性HE3（HE4）HE-d高度灵活的法兰联接
BoWex ELASTIC HE3 / HE4型联轴器是具有SAE和特殊法兰尺寸的高度灵活的法兰联轴器，可安装到IC发动机上。该设计的特点是由钢制成的安装法兰有16种联轴器尺寸和10种SAE法兰尺寸。
钢制的安装法兰可将弹性体的厚度减少10毫米，从而实现了极为紧凑的设计。法兰联轴器HE3 / HE4适用于100°C的工作温度。
与BoWex标准系列的耦合轮毂结合使用，可以补偿驱动侧和从动侧的未对准。法兰联轴器已针对潜在的***性环境进行了评估和认可。符合EC指令2014/34 / EU。
HE-D型是特殊版本，具有双重布置的弹性体以使扭矩增加一倍。在类型3和类型4之间进行区分会导致联轴器的短型或长型。
特征
具有SAE和特殊法兰尺寸的高度灵活的法兰联轴器
阻尼振动-阻尼扭转振动
补偿驱动侧和从动侧的不对准
轴向连接，无需后续拧紧
提供肖氏硬度T40，T50和T65 ShA
锥孔和英制孔
库存，带精加工孔H7和DIN的键槽
花键轴套符合DIN和SAE标准
加长的花鼓
提供特殊类型的集线器
符合ATEX
扭矩70,000 Nm
圆周速度vmax = 42 m / s
内径275毫米
BoWex弹性HEW1（HEW2）高度柔性凸缘接头
BoWex-ELASTIC HEW1 / HEW2型联轴器是一种高度灵活的联轴器。
该类型将标准BoWex-HE弹性体与法兰轮毂和弯曲齿轮毂结合在一起。
HEW1 / HEW2的工作温度为100°C。
与BoWex标准系列的联轴器轮毂结合使用，可以补偿偏心。
法兰联轴器已针对潜在的***性环境进行了评估和认可。符合EC指令2014/34 / EU。区分1型和2型会导致联轴器的短型（2）或长型（1）。
特征
高度灵活的联轴器
用于安装到活塞发动机，电动机等
轴向插入式，易于组装
特别适合盲目组装
锥孔和英制孔
库存，带精加工孔H7和DIN的键槽
花键轴套符合DIN和SAE标准
加长的花鼓
提供特殊类型的集线器
符合ATEX
扭矩30,000 Nm
圆周速度vmax = 48 m / s
孔径200毫米
BoWex弹性HE-ZS（HEW-ZS）高度灵活的凸缘联轴节
BoWex ELASTIC HE-ZS / HEW-ZS联轴器类型是一种高度灵活的法兰联轴器，可安装到IC发动机和电动机上。
此类型结合了标准法兰连接acc。符合SAE-J 620和泵驱动装置的脱卸中心件。
这些脱卸式中心件有定制的长度。HE-ZS / HEW-ZS的工作温度为100°C。
法兰联轴器已针对潜在的***性环境进行了评估和认可。符合EC指令2014/34 / EU。脱落的中心件可与HE和HEW型联轴器组合，并允许径向拆卸联轴器。
特征
高度灵活的法兰联轴器，用于安装到IC发动机和电动机上，带有用于泵驱动器的脱卸中心件
硬度为T40，T50和T65邵氏A的弹性体零件
补偿高度不对中
HE-ZS型，法兰连接符合要求。符合SAE-J 620
HEW-ZS用于轴对轴连接
锥孔和英制孔
库存，带有H7精加工孔和符合DIN（5）的键槽
花键轴套符合DIN和SAE标准
加长的花鼓
提供特殊类型的集线器
符合ATEX
速度30,000 Nm
圆周速度vmax = 48 m / s
孔径200毫米
BoWex弹性HEG高弹性联轴器法兰
法兰联轴器BoWex ELASTIC HEG是用于IC发动机的高度灵活的万向轴联轴器。
这种类型具有免维护的滑动轴承，可以承受万向轴产生的径向载荷。
此外，联轴器内部还有一个摩擦盘，该摩擦盘在轴向上被弹性体部件预应力。通过摩擦，法兰联轴器具有阻尼性能，从而大大降低了联轴器在启动过程中以及在共振范围内运行时产生的高交变负荷。
万向轴连接可用于所有常见类型（HEG2型）。也可提供用于HEG型（HEG1型）的公制法兰连接。
特征
高度灵活的万向轴连接联轴器
高扭转弹性
附加的摩擦阻尼器，具有阻尼性能
向心滑动轴承免维护设计
普通型万向轴连接
弹性体零件的硬度为T40，T50和T65 ShA
扭矩7,500 Nm
圆周速度vmax = 47m / s
