TDS-XY 系列

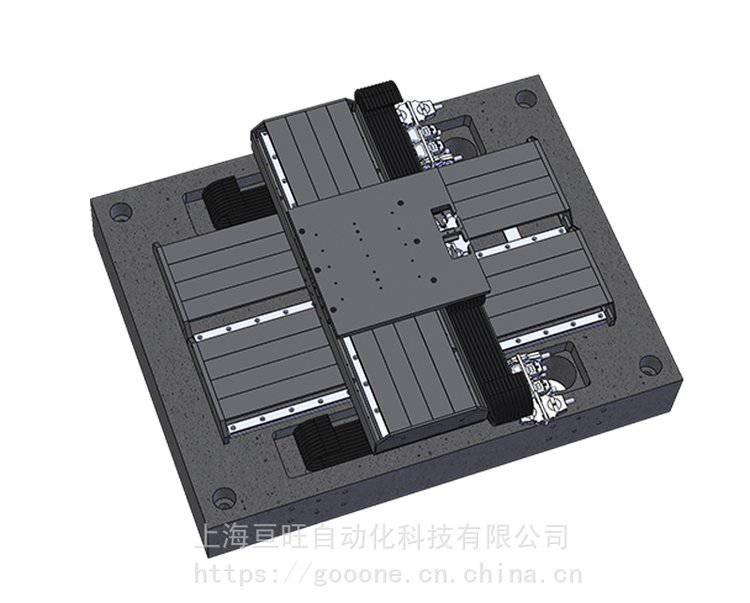

TDS-XY下轴使用三根导轨达到更好的性能，支持长行程的上轴。使用定制的带气管紧凑排线，是半导体行业的理想选择。
设计特点：
A. 下轴使用三根导轨，支持长行程的上轴
B. 使用定制的带气管紧凑排线
应用与行业
这种多轴位移台适用于高速机械，例如拾取和放置，检查，分配，检查设备或任何其他对精度要求严格的材料处理或一般工业应用，包括印刷，激光打标，机械加工和点焊。
| 性能参数 | 单位 | L | U |
| 有效行程 | mm | 500 | 500 |
| 额定负载 | Kg | 20 | |
| 空载运动质量 | Kg | 40 | 7 |
| 加大速度 | m/s2 | 10 | 10 |
| 速度 | m/s | 1 | 1 |
| 电机型号 | - | AUM5-S3 | AUM4-S3 |
| 持续推力 | N | 295 | 166 |
| 峰值推力 | N | 2122 | 936 |
| 编码器参数 | μm | 0.05/0.5/SINCOS | 0.05/0.5/SINCOS |
| 小机械步长 | μm | 0.5 | 0.5 |
| 重复***精度 | μm | ±1.0 | ±1.0 |
| ***精度 | μm | ±10.0 | ±10.0 |
| 直线度 | μm | ±10.0 | ±10.0 |
| 平面度 | μm | ±10.0 | ±10.0 |
| 横摆角 | arc sec | ±10.0 | ±10.0 |
| 俯仰角 | arc sec | ±10.0 | ±10.0 |
| 正交性 | arc sec | 10.0 | |
| 空载平台总质量 | Kg | 350 | |
注：
1.此参数表是此种类型平台的典型值。
2.请联系我们获取更多选项。
