装置简介： 探火管式灭火装置也称火探管灭火装置、感温自启动灭火装置、火探管式自动探火灭火装置，是由灭火剂瓶组、探火管、信号反馈装置等组成。探火管灭火装置采用七氟丙烷或二氧化碳作为灭火剂，无需任何电源、专门的火灾探测器、复杂的设备和管线，集报警和灭火于一体，是一种成本低廉、结构简单、高度可靠的灭火装置。该装置采用柔性可弯曲的探火管作为火灾的报警部件，同时探火管还可以兼做灭火剂的输送及释放管道，可以很方便的布置到每一个潜在的着火点附近，灭火效率极高。
直接式工作原理： 直接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂，探火管通过容器阀、释放连接体连接到灭火剂瓶组上，固定在火源***可能发生处的上方，进行火源探测。当火灾发生时，探火管在受热温度处被软化并***，探火管中压力下降，启动容器阀，灭火剂通过探火管***的出口释放灭火。
间接式工作原理： 间接探火管式灭火装置采用七氟丙烷或二氧化碳作为灭火剂，探火管通过容器阀连接到灭火剂瓶组上，固定在火源***可能发生处的上方，进行火源探测。当火灾发生时，探火管在受热温度处被软化并***，探火管中压力下降，启动容器阀，灭火剂通过释放管至喷嘴释放灭火。
| 探火管式灭火装置 | |||||||||
| 规格型号 | TH-Z-Q-3/4.2/170 | TH-Z-Q-6/4.2/170 | TH-J-Q-10/4.2/170 | TH-Z-E-6/170 | TH-J-E-6/170 | TH-J-E-24/170 | TH-J-E-45/170 | ||
| 灭火剂类型 | 七氟丙烷 | 二氧化碳 | |||||||
| 产品类型 | 直接 | 间接 | 直接 | 间接 | |||||
| 瓶组容积 | 5L | 10L | 10L | 10L | 10L | 40L | 80L | ||
| 喷射时间 | ≤60S | ≤10S | ≤60S | ||||||
| 探火管长度 | 25m | ||||||||
| 释放管长度 | / | / | 12m | / | 12m | 12m | 12m | ||
| 充装密度 | ≤600g/㎡ | ≤1000g/㎡ | ≤600g/㎡ | ||||||
| 泄压装置动作压力 | 9±0.45MPA | 19±0.95MPA | |||||||
| 贮存工作压力（20℃） | 4.2MPA | 5.7MPA | |||||||
| 工作压力 | 6.7MPA | 12.4MPA | |||||||
| 工作温度范围 | 0℃～+50℃ | ||||||||
| 启动方式 | 自动启动 | 自动启动 | 自动启动、机械应急操作 | 自动启动 | 自动启动、机械应急操作 | 自动启动、机械应急操作 | 自动启动、机械应急操作 | ||
| 探火管充氮压力 | 1.6MPA | ||||||||
| 使用年限 | 8年 | ||||||||
注： 1.探火管式灭火装置型号表示：如TH-Z-Q-3/4.2/170。 TH——探火管式灭火装置； Z——直接式探火管式灭火装置； Q——七氟丙烷探火管式灭火装置； 3——灭火剂充装量为3kg； 4.2——充装压力为4.2MPA； 170——探火管动作温度为150℃； 2.探火管式灭火装置型号表示：如TH-J-E-24/170。 TH——探火管式灭火装置； J——间接式探火管式灭火装置； E——二氧化碳探火管式灭火装置； 24——灭火剂充装量为24kg； 170——探火管动作温度为150℃； | |||||||||

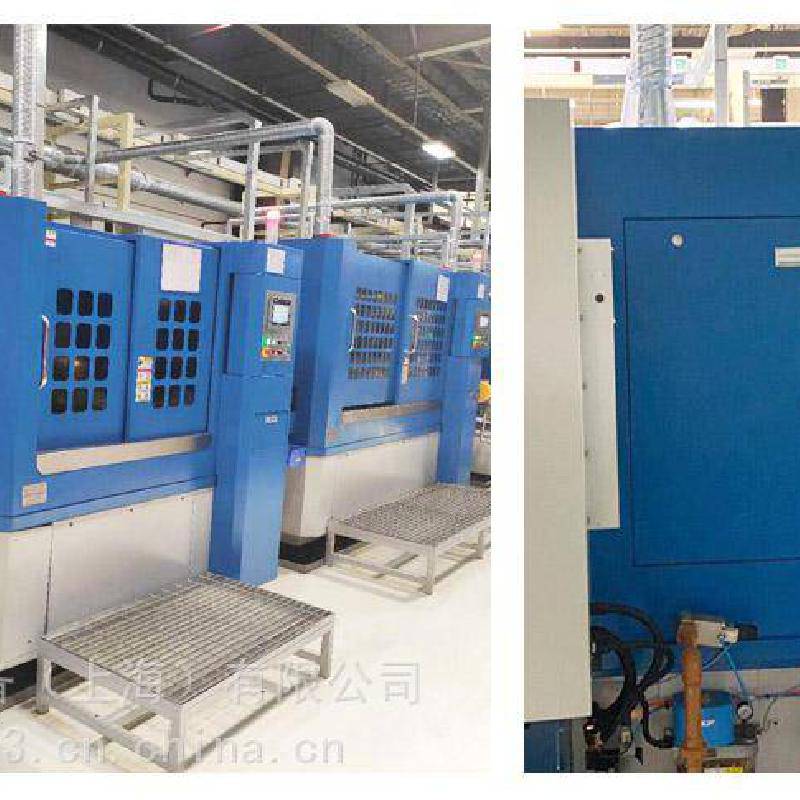

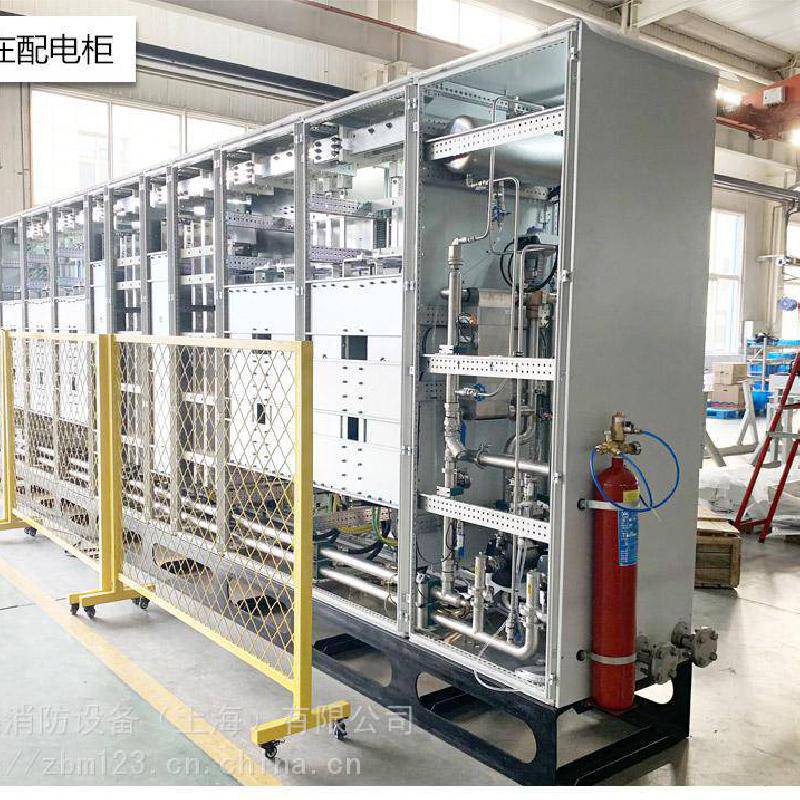

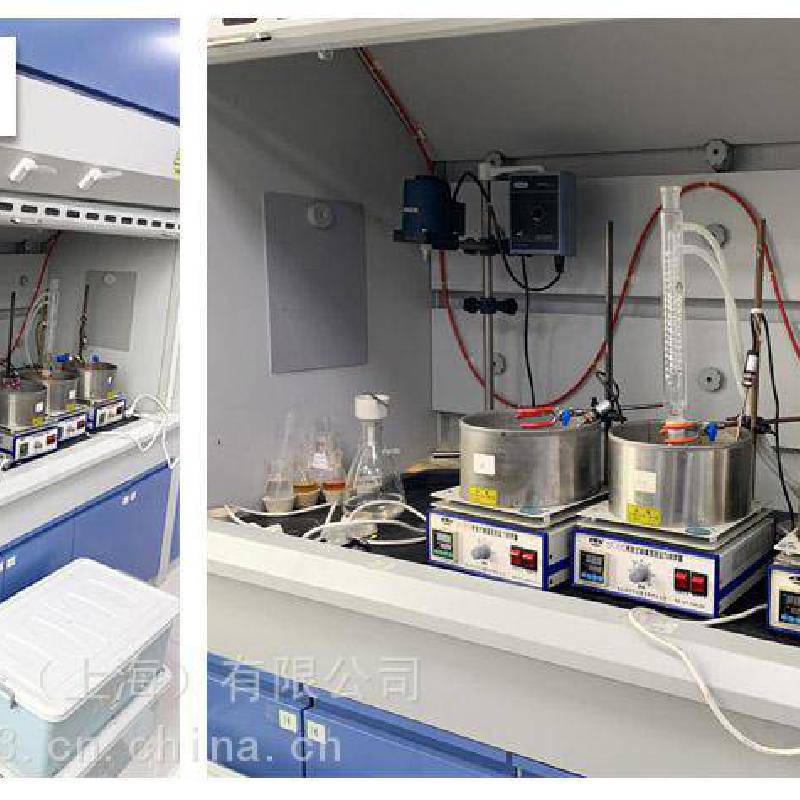

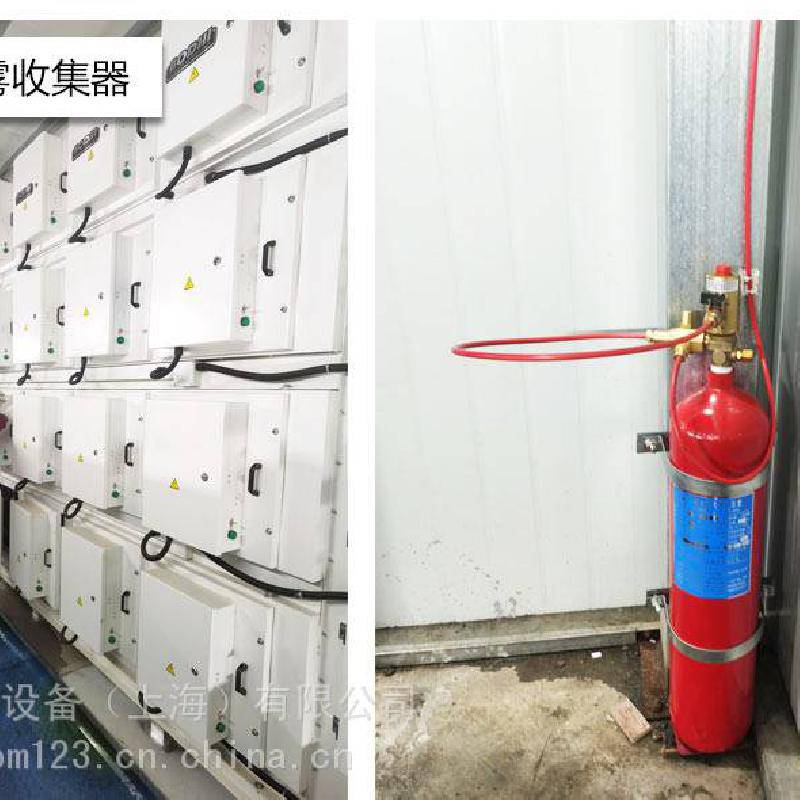

探火管式灭火装置应用场景展示
