5 GHz电梯专用无线网桥是专门针对电梯无线视频传输 而定制的产品，适用于电梯井内部监控视频和电梯屏 等传输。
功能特性
• 支持穿墙 100 米传输。
• 支持不穿墙 500 米传输。
• 穿墙安装，更方便。
• 成对包装，免配置。
• 频段自动优选， 抗干扰。
• 传输稳定不卡顿。
• iVMS-4200 统一管理。
| 无线参数 | |
| 标准 | IEEE 802. 11ac (2 ⅹ2 MIMO 866.7 Mbps) |
| 工作频段 | 5150 MHz~5350 MHz， 5725 MHz~5850 MHz |
| 天线参数 | 增益： 9 ± 2 dBi 半功率波束宽度： 50° ± 5° |
| 发射功率 | 双流： 20 ± 1 dBm @AC20-MCS0 |
| 单流： 17 ± 1 dBm @AC20-MCS0 | |
| 空口传输速率 | ≤ 866 Mbps |
| 软件功能 | |
| 工作场景 | 机房端/摄像机端 |
| 安全模式 | WPA2-PSK |
| 安全机制 | 隐藏无线网络名称 |
| 网络模式 | 桥接/路由 |
| 网络协议 | HTTPS/SSH |
| 管理和日志 | 支持网页配置， Syslog |
| Firmware 更新 | 支持 Web 和客户端更新 |
| 带宽灵活度 | 20/40/80 MHz |
| 一般规范 | |
| 工作温度 | −30 ℃~70 ℃ |
| 工作湿度 | 5% RH~95% RH 不凝结 |
| 电源供应 | RJ45： PoE 12 V， 1 A |
硬件接口图

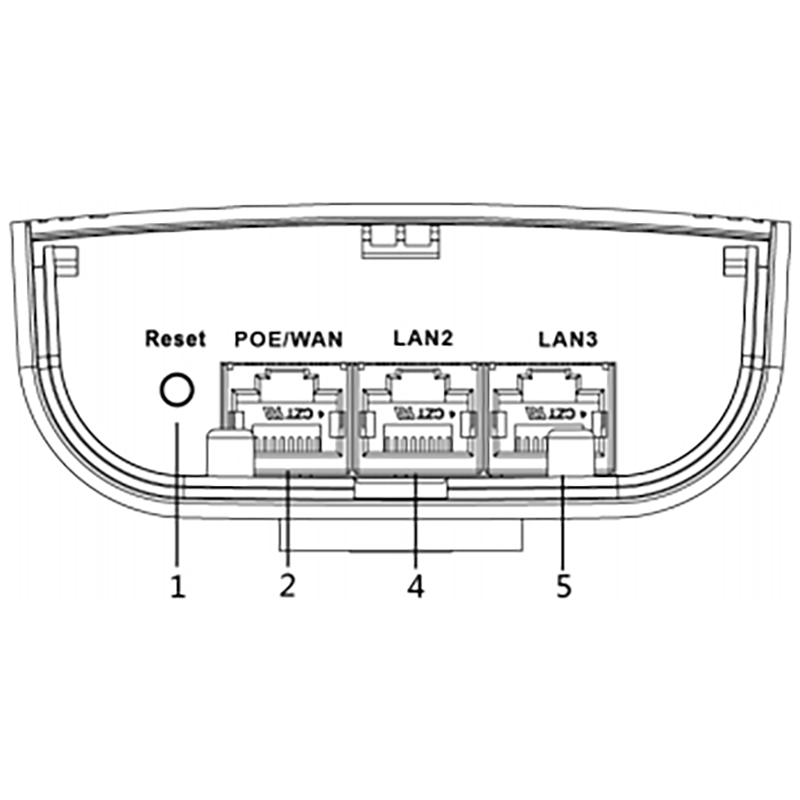

机房端接口

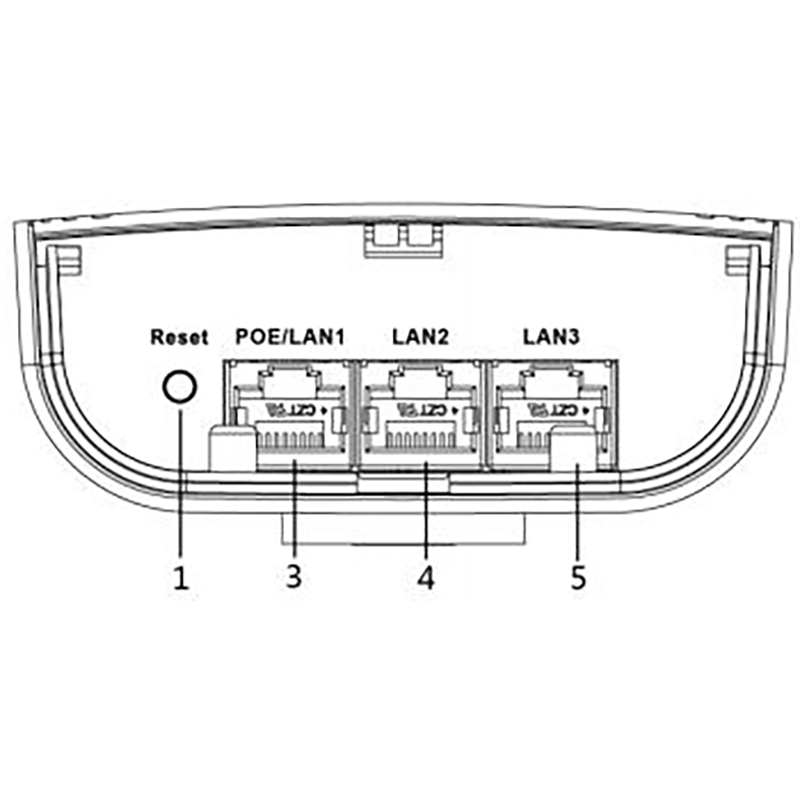

摄像机端接口
序号 | 接口 | 说明 |
1 | Reset | 长按 4 秒***出厂设置。 |
2 | POE/WAN | WAN 口使用网线连接 POE 模块的 POE 口， 可给机房端供电。 POE 模块上的LAN 口可作为WAN口联网，也可作为普通网口连接交换机、 电脑、摄像机等设备。 |
3 | POE/LAN1 | LAN1 使用网线连接 POE 模块的 POE 口，可给摄像机端供电。 POE 模块上的 LAN 口可作为普通网口连接交换机、电脑、摄像机等设备。 |
4/5 | LAN2 、LAN3 | RJ45 10 M/100 M 自适应以太网口 ，连接 IPC 或者广告屏。 |

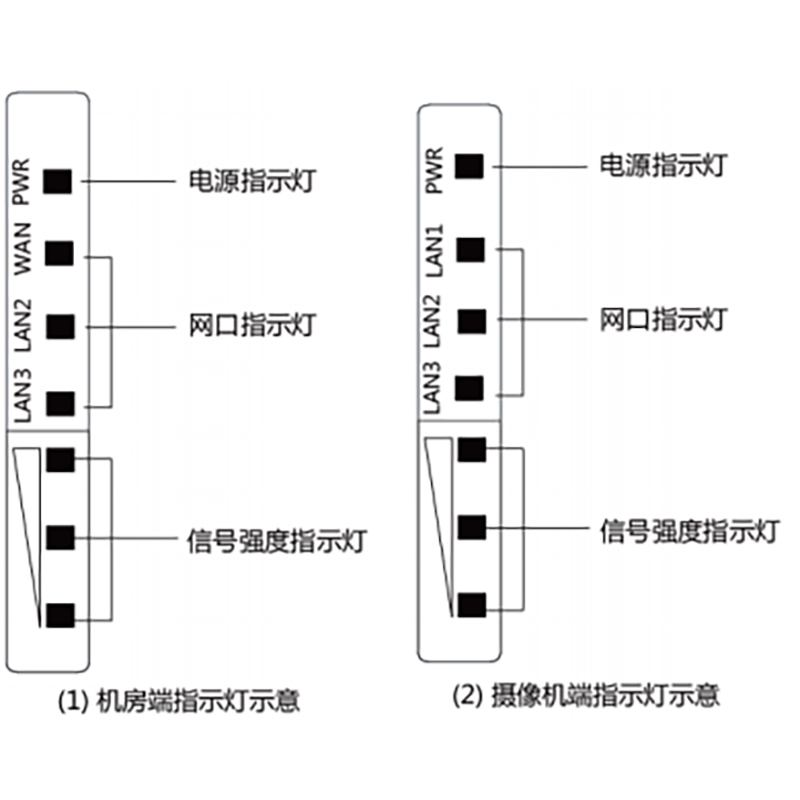

指示灯说明
| 指示灯 | 指示灯状态说明 |
| 电源指示灯 | 灭：设备未上电。 |
| 常亮：正常供电。 | |
| 网口指示灯 | 灭： 网口未连接。 |
| 闪烁：网口已连接并有数据交互。 | |
| 信号强度指示灯 | 亮 3 颗灯：信号强度强。 |
| 亮 2 颗灯：信号强度中。 | |
| 亮 1 颗等：信号强度弱。 | |
| 闪烁：长按设备 Reset 键 4 秒以上信号灯闪烁，设备***出厂设置。 | |
| 全灭 ：无线未连接。 |
订货型号
型号 | 说明 |
DS-3WF0EC-5ACT/R | 一对网桥设备， 包括 ：机房端设备、摄像机端设备 |

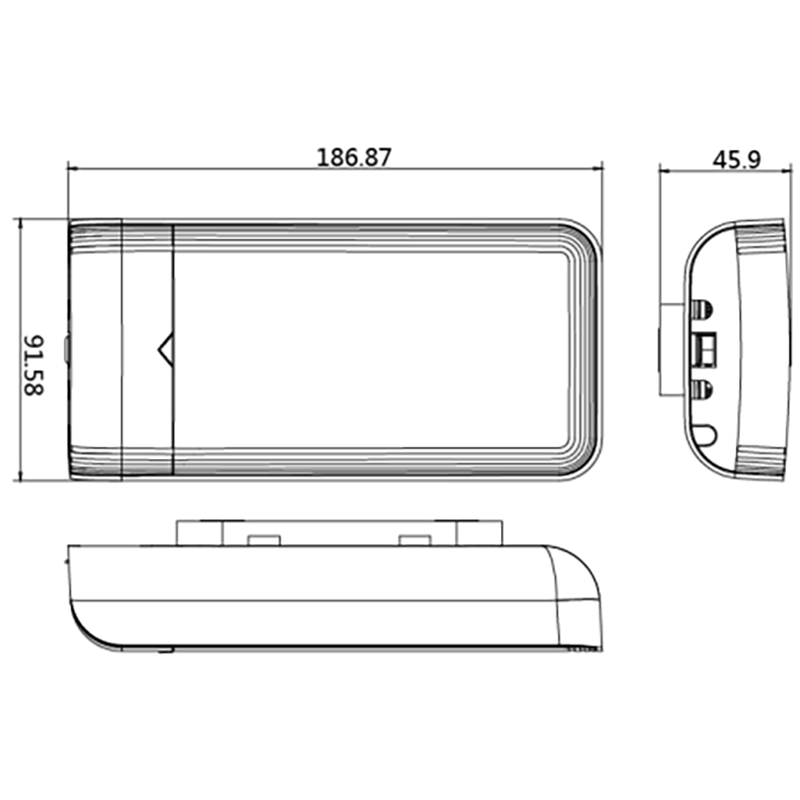

外形尺寸 (单位：mm)

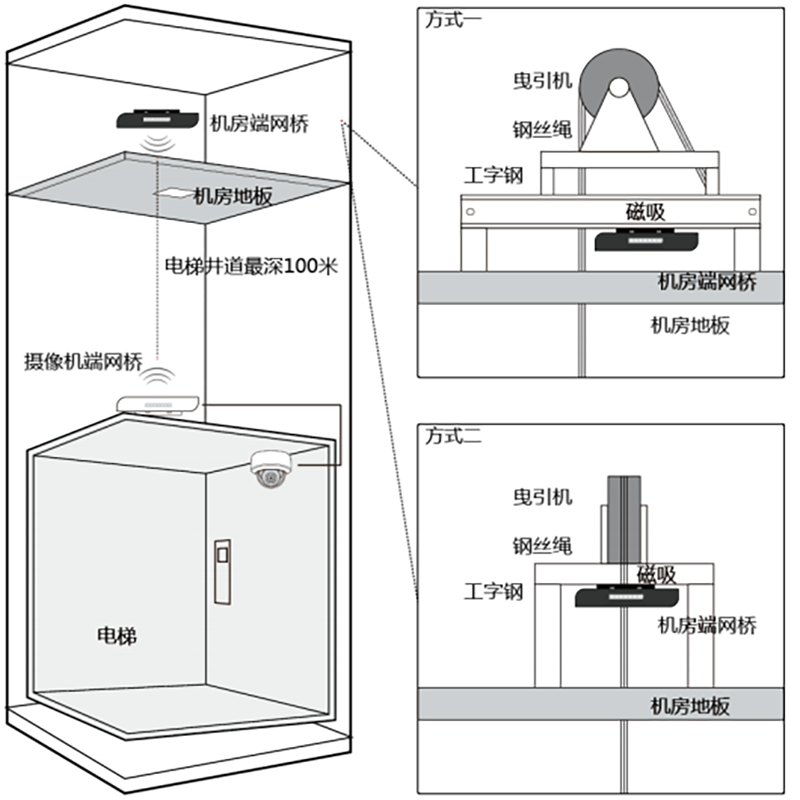

典型应用
