球型钢支座的作用桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。桥梁支座必须满足以下功能要求。先桥梁支座必须具有足够的承载能力，以地传递支座反力。其次支座对桥梁变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。

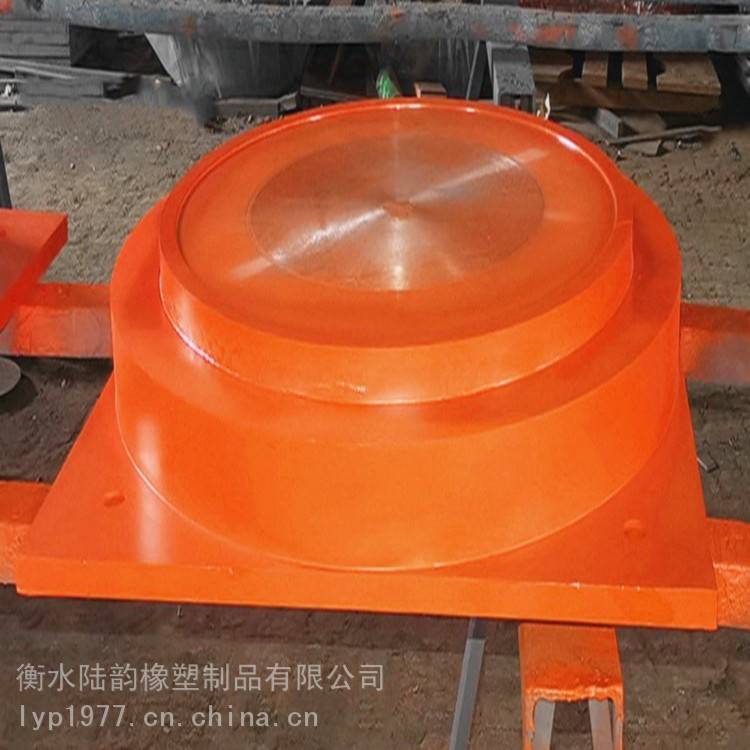

网架钢结构球铰钢支座 固定型球铰支座支持定制 球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

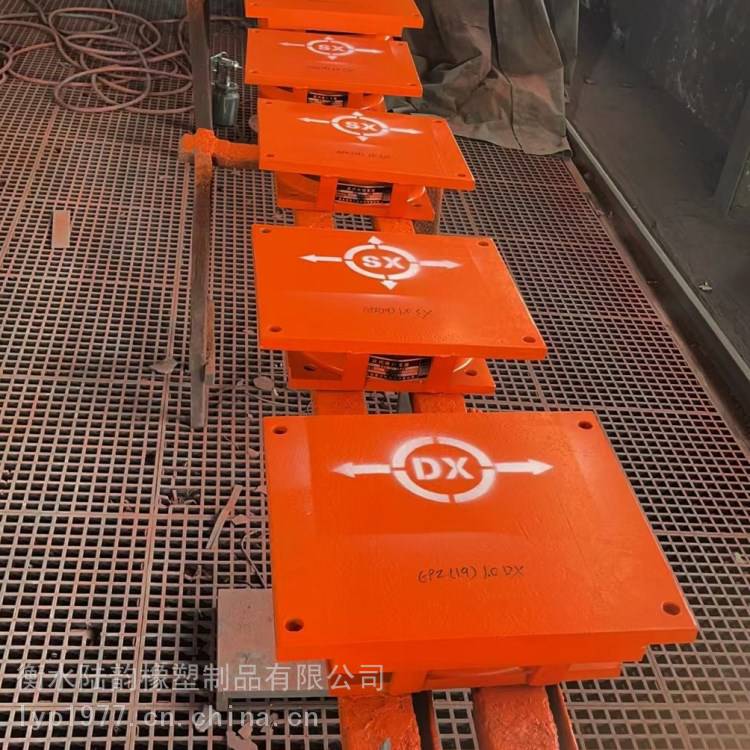

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）
球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10% 固定支座（GD）承受水平力为支座反力的10%。
网架钢结构球铰钢支座 固定型球铰支座支持定制 支座的布置
桥梁支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则：
（1）上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；
（2）支座必须能可靠的传递垂直和水***力；
（3）支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；
（4）铁路桥梁通常必须在每联梁体上设置一个固定支座；
（5）当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上；
（6）当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上；
（7）固定支座宜设置在具有较大支座反力的地方；
（8）在同一桥墩上的几个支座应具有相近的转动刚度；
（9）连续梁可能发生支座沉陷时，应考虑制作度调整的可能性。 总之，桥梁支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形
网架钢结构球铰钢支座 固定型球铰支座支持定制 支座与桥梁的连接：
1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，***8，砂250。
网架钢结构球铰钢支座 固定型球铰支座支持定制 支座安装注意事项
1、建议在墩、台顶面设置支座垫石。
2、盆式支座安装前应拆箱作全部检查及进行清洁。除去油污，特别是不锈钢与填充聚四氟乙烯板的相对滑移面应用***或酒精仔细擦洗干净，支座其它各件也应擦洗干净，支座内不得涂刷防锈油。
3、支座除标必须符合设计要求外，为确保支座的使用性能，须三个方向的平面水平。
4、支座上、下各部件纵横向必须对中，或由于安装时温度与设计温度不同，支座纵向上下各部件错开的距离必须与计算值相等。
5、支座中心线与主梁中心线应重合或保持平行。
6、连续桥梁实行体系转换时，必须在支座和硫磺水泥浆块之间采取隔热措施，以免损坏填充四氟乙烯板和橡胶块.
