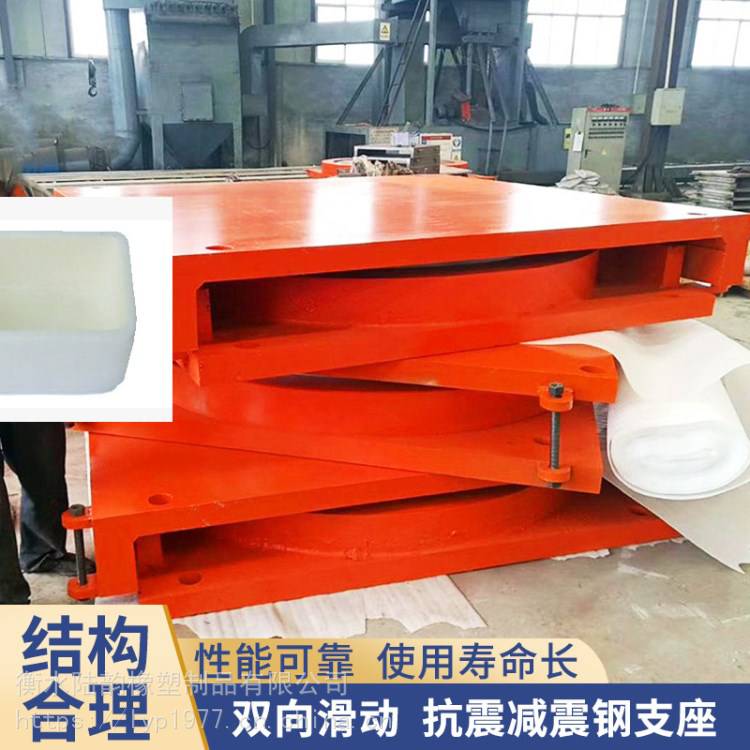

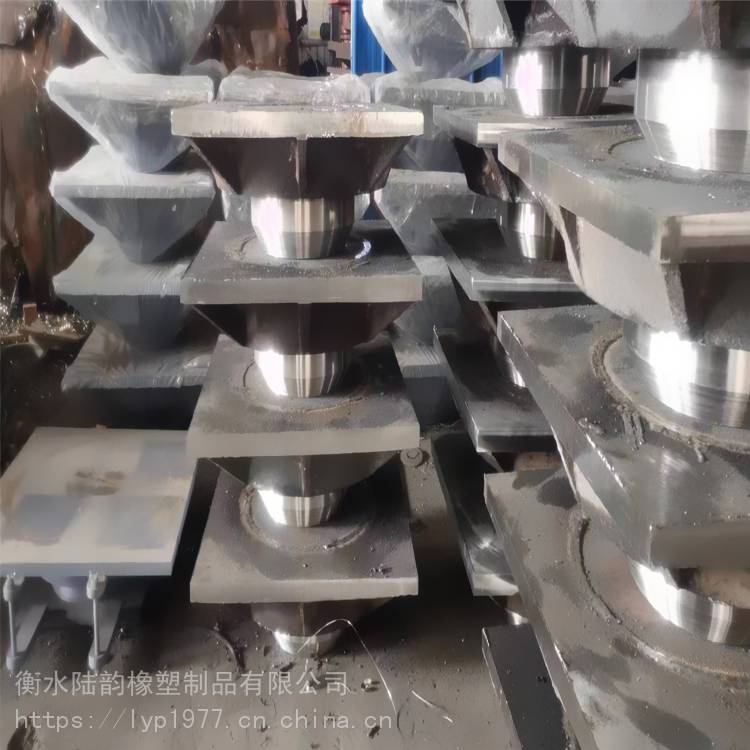

钢结构抗震球型支座 桥梁单向滑移球铰钢支座
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁和垫石之间，它能将桥梁上部结构承受的荷载和变形（位移和转角）可靠地传递给桥梁下部结构，是桥梁的重要传力装置。有固定支座和活动支座两种。桥梁工程常用的支座形式包括：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。
钢结构抗震球型支座 桥梁单向滑移球铰钢支座 球型支座特点：具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还具有以下几大特点：1、承载吨位大-支反力可超过100000KN；2、转角大（转角0.06）3、平面滑动和转动磨擦阻力小。4、防尘防水性能好，可磨擦副无腐蚀。5、支座小巧轻便，较同样支反力的盆式橡胶支座重量减轻40-50％，较同样支反力的其它球座重量减轻20～25％

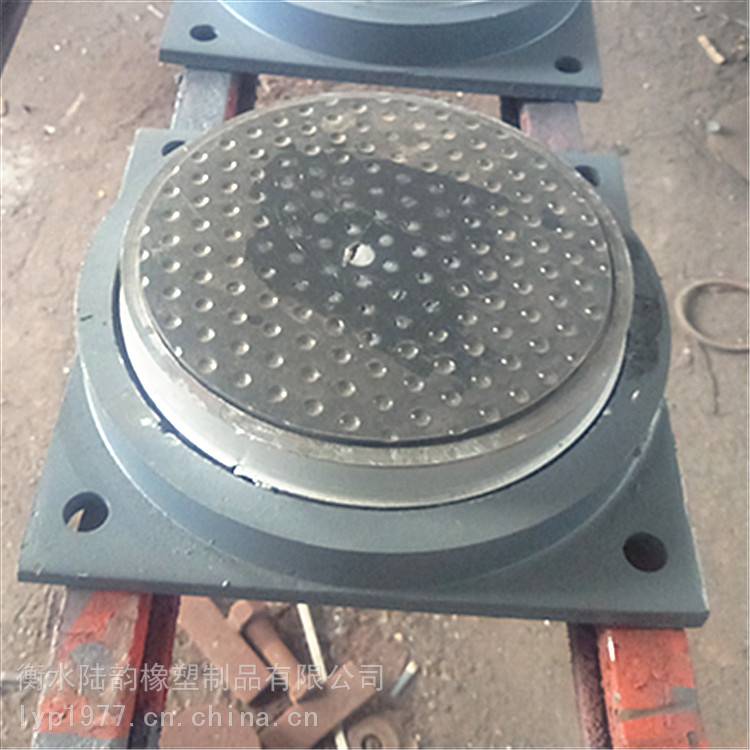

钢结构抗震球型支座 桥梁单向滑移球铰钢支座 球型支座主要技术性能1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。2、支座转角分为0.02、0.04、0.06rad.3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。

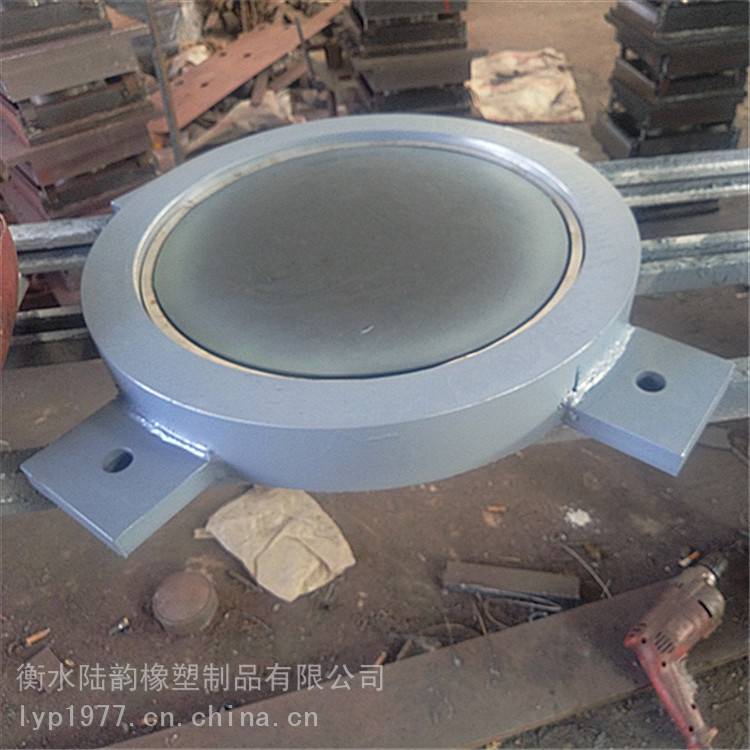

钢结构抗震球型支座 桥梁单向滑移球铰钢支座 球型支座安装方法如下:
A、要在桥墩的支承垫石应预留套筒孔，孔的尺寸应为两倍至三倍套筒的直径，尝试稍大于套筒的长度。保正桥墩支承垫按设计图标出支座位置中心线。B、支座顶板和底板上下面调平，对于活动支座，根据安装时的温度按要求预设一定的位移量，然后用四块钢板连接牢固。（此步骤在厂内已经完成，已特殊情况不需调整。）
C、对于整体吊装支座，将螺栓穿过支座底板和顶板的螺栓孔后扭入套筒内，套筒与支座底板和顶板之间宜设置一层橡胶垫圈（对于某些规格的固定支座必须拆除四块连接钢板，将支座顶板旋转一定角度以错开底板和顶板的螺栓孔位置后才能安装螺栓，然后将支座顶板旋转回原位，坚固好四块连接钢板）。找正纵、横向设计中心位置就位，使套筒插入垫石预留套筒孔内，用四块钢楔块调整支座水平至设计标，支座底板出垫石顶面20~50mm，并使支座的四角差在承载力≤5MN时不得大于1mm，在承载力>5MN时不得大于2mm。
D、用环氧砂浆或无收缩砂浆灌注预留套筒孔内支座底板垫层，待砂浆硬化后拆除四块钢锲块，并用砂浆填满空位，砂浆要求灌注实密实。将支座顶板作为现浇梁模板的一部分进行浇注。为防止漏浆，可在顶板与模板之间四周空隙处用纱布或软木填充。以后拆除模板时再除去。
E、一定要保正现浇梁体形成整体并达到设计强度后，在张拉梁预应力之前，拆除四块连接钢板，以免梁的正常转动和位移受到约束。对于活动支座，用酒精或***清洁不锈钢表面，再安装支座的围板。对于现预制桥梁的SH-PZ盆式橡胶支座安装方如上基本一致,但略有不同A、不现在于,在预制梁上不易预留套筒孔，可以预埋钢板，预埋钢板的长度和宽度都比盆式支座顶板大200mm以上，预埋钢板顶应焊妆足够多的锚固钢筋并钻适当数目的排气孔。（此时不用安装支座顶板的套筒）
如果吊装预制梁就位，时应平衡准确。采用对称断续焊接方式把预埋钢板与盆式支座顶板焊接牢固，采取降温措施，防止支座顶板过热而损坏聚四氟乙烯板和硅脂。拆除四声连接钢板，用酒精或***清洁不锈钢表面，安装围板。

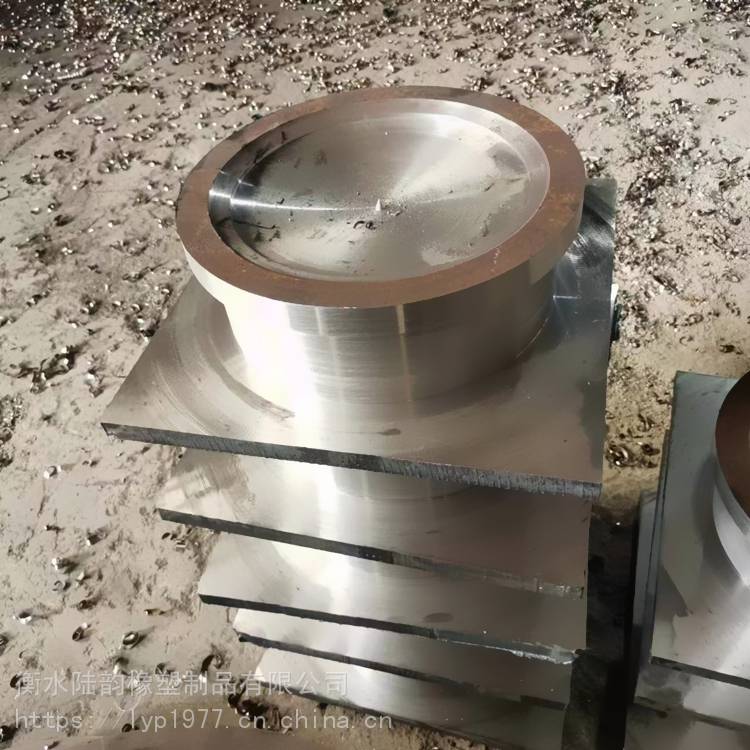

钢结构抗震球型支座 桥梁单向滑移球铰钢支座 球型支座养护细则如下:
1、要打开橡胶支座的围板检查锚栓是否剪断，两侧位移值是否均匀，并逐个记录支座位移值；校核并检查度变化，以便校核支座内聚四氟乙烯板的磨耗，当支座度变化超过3mm时，应进一步检查聚四氟乙烯板的状况；
2、必须及时清除盆式橡胶支座周围的杂物和灰尘，并用棉丝仔细擦净不锈钢表面的灰尘；当采用TPZ标系列盆式橡胶支座时，桥梁梁体及桥墩台的支承垫石部分混凝土等级不宜低于***0级。特殊情况须与设计单位协商。对支座垫石的度应考虑更换支座时顶梁的可能性。支承垫石的度一般为30-50cm。锚固地脚螺栓的混凝土，在支承垫石部分按规范设置钢筋网。
3、对于TPZB铁路盆式橡胶支座安装标应符合设计要求，要支座平面两个方向水平，支座支承面四角差不得大于2mm。支座与墩台采用地脚螺栓连接时，在墩台顶宜采用预留螺栓孔的办法来锚固地脚螺栓。必要时也可以采用预埋钢板焊接连接，焊接时要防止支座钢件过热，以免烧坏橡胶、聚四氟乙烯板、295硅脂。
4、梁体架设前，可将盆式橡胶支座安装在梁体上，定期对支座钢件进行油漆防锈（不锈钢滑动面不得有油漆）、检查支座工作状态是否正常，发现异常时应及时向主管部门提出报告。
