桥梁钢结构球型钢支座 减震球型钢支座方便安装
球型支座属于盆式支座的一种，是从盆式支座的基础上新发展起来的新盆座，球型支座的设计转角为：一般为0.01-0.02rad，必要时也可以达到0.05rad。设计反力从1MN-30MN。
球型支座结构组成：1、上支座板2、下支座板3、支座钢球芯4、PTFE圆平板5、PTFE球形板6、不锈钢QZ型球形钢支座。
桥梁钢结构球型钢支座 减震球型钢支座方便安装 球型支座的优点为：球型支座受力明确、承载力大、转动灵活、容许转角大等。主要适用于弯桥、坡桥和大跨度桥梁。其主要构造特点是带球面的支座底板。
球型支座主要用于公、铁路桥梁，特别适用跨度大、宽度大的桥梁及曲线桥、城市互通式立交桥。

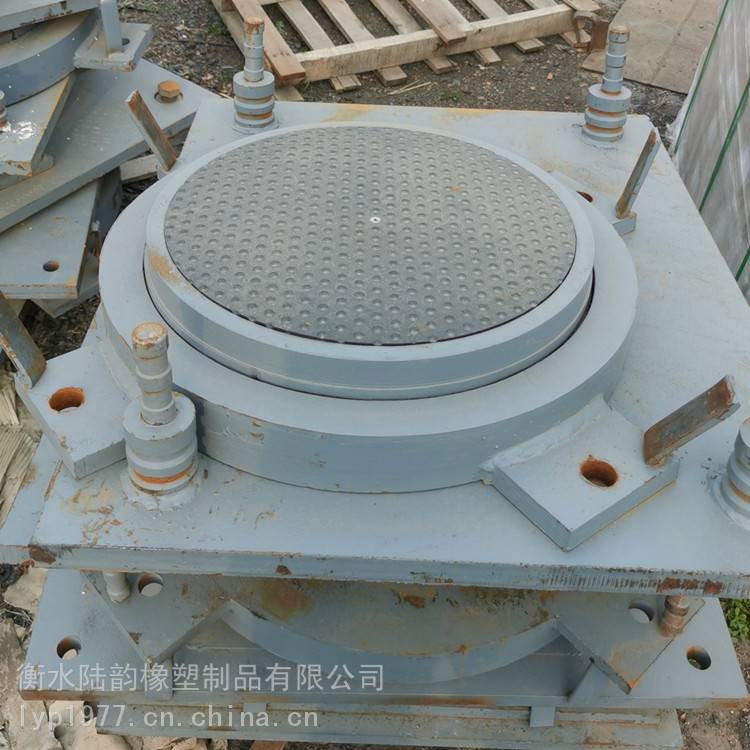

桥梁钢结构球型钢支座 减震球型钢支座方便安装 球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。
双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）
球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10% 固定支座（GD）承受水平力为支座反力的10%。
桥梁钢结构球型钢支座 减震球型钢支座方便安装 球型支座主要技术性能：
1、支座反力（竖向承载力）分为15级：1500KN，2000KN，2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。
2、支座转角分为0.02、0.04、0.06rad.
3、支座位移量：活动支座（双向和单向）位移分5级：±50、±100、±150、±200和±250mm，双向活动支座的横向位移为±40mm。
4、支座承受的水务是：单向活动支座（DX）横桥向承受水平力及固定支座（GD）承受水平力为支座反力的10%。
桥梁钢结构球型钢支座 减震球型钢支座方便安装 支座与桥梁的连接方法：
1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，***8，砂250。
桥梁钢结构球型钢支座 减震球型钢支座方便安装 支座维护***：
1、支座应每年定期维护***。
2、检查支座连接螺栓有无松动或剪断，支座密封件有无***。
3、检查支座的相对位移是否均匀，逐个检查记录支座的位移量。
4、松动螺母一次，清洗上油，以免螺母锈死，然后紧固。
5、支座上储油腔应保持润滑油满而不溢（相对于钢球支座）
6、检查表面防腐涂装有无损坏，如有损坏应及时修补。
