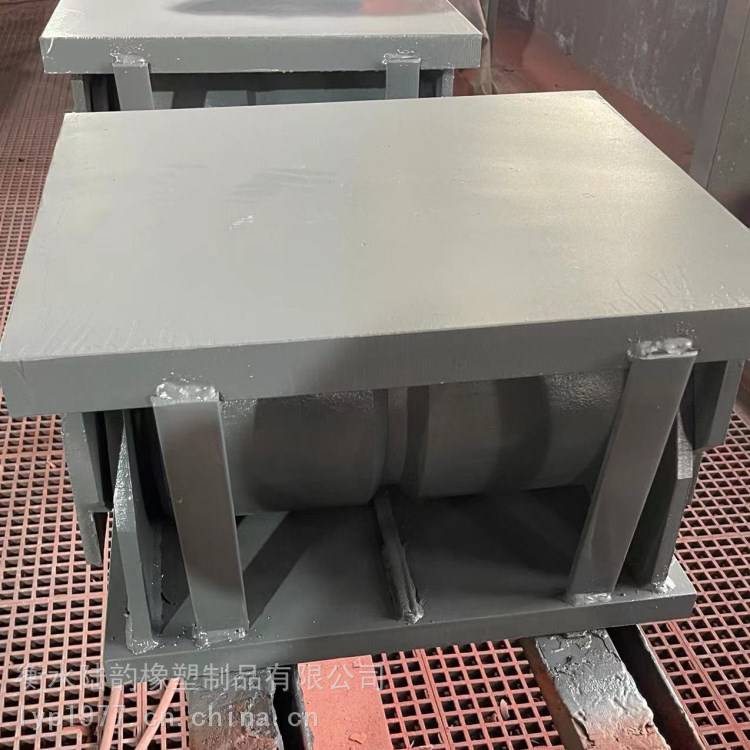

单向滑动球型钢支座 网架钢结构减震球铰支座

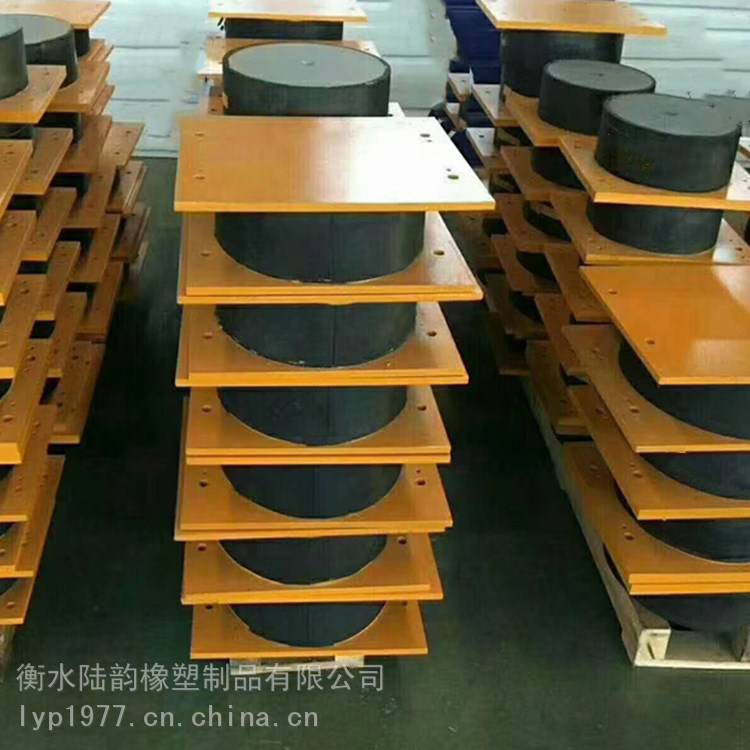

桥梁支座是连接桥梁上部结构和下部结构的重要结构部件，位于桥梁和垫石之间，它能将桥梁上部结构承受的荷载和变形（位移和转角）可靠地传递给桥梁下部结构，是桥梁的重要传力装置。有固定支座和活动支座两种。桥梁工程常用的支座形式包括：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特殊支座等。
单向滑动球型钢支座 网架钢结构减震球铰支座 球型支座的优点为：球型支座受力明确、承载力大、转动灵活、容许转角大等。主要适用于弯桥、坡桥和大跨度桥梁。其主要构造特点是带球面的支座底板。
单向滑动球型钢支座 网架钢结构减震球铰支座 球型支座主要用于公、铁路桥梁，特别适用跨度大、宽度大的桥梁及曲线桥、城市互通式立交桥。

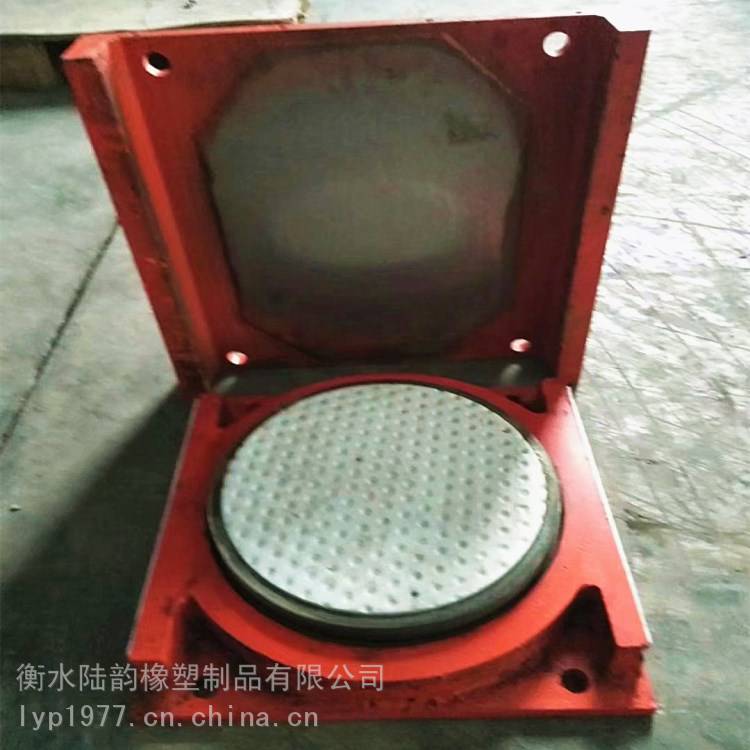

球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

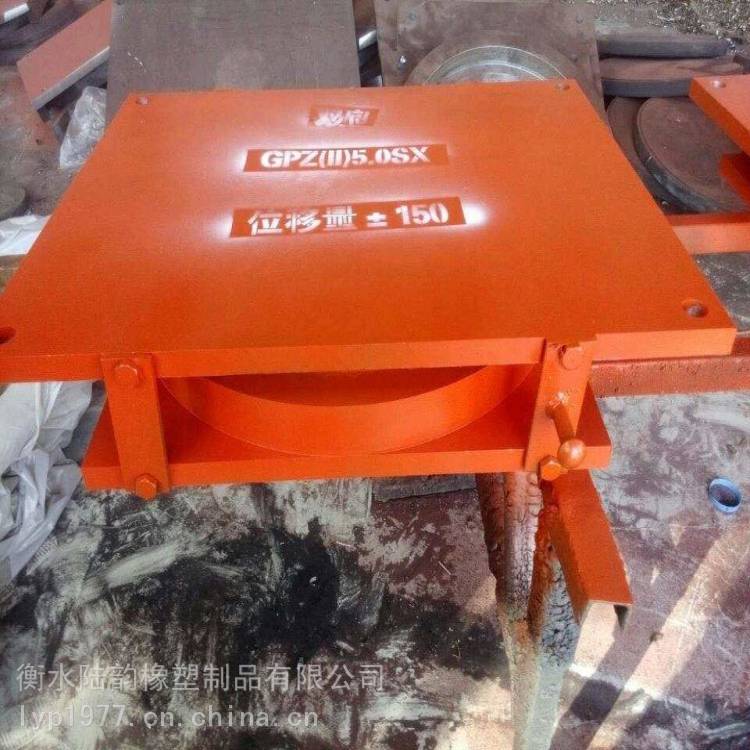

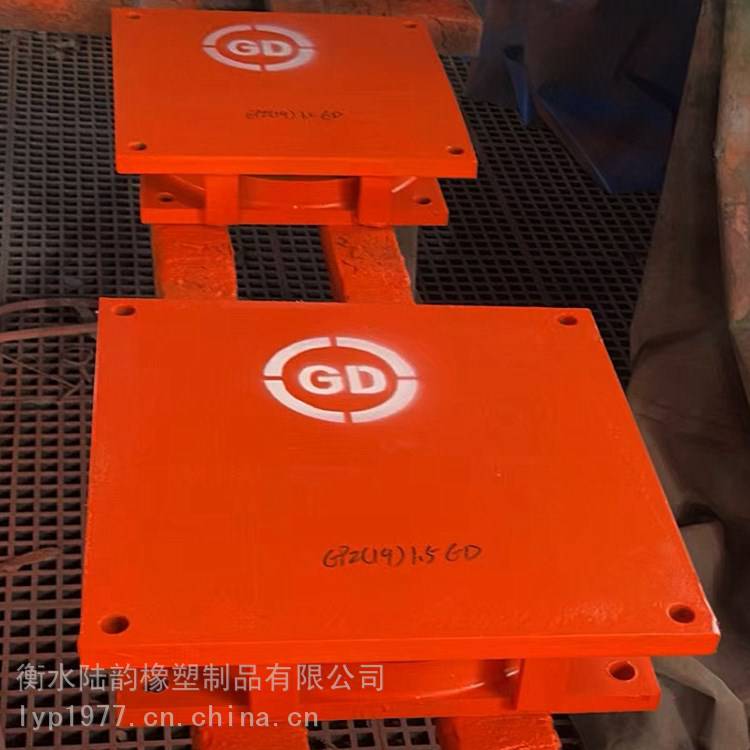

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）
球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10% 固定支座（GD）承受水平力为支座反力的10%。
单向滑动球型钢支座 网架钢结构减震球铰支座 现在我来给大家讲一下如何使用这种钢结构网架弹性铰支座,大家还要了解一下这种支座的主要技术性能:
1、球型支座一定要能能承受竖向载荷；
2、球型支座具备相当的抗竖向拔力的性能，竖向受拔时上下结构不脱节，且能正常转角；
3、球型支座具备抗水平剪力的性能，水平受力时不脱落；
4、可满足水平位移要求；
5、可满足万向转动，万向承载；
6、材质为合金铸钢，充分满足工程寿命年限。
如果要订制钢结构网架弹性铰支座设计依据以下几种标准
1、一主要是建筑设计规范：G***017-2003《钢结构设计规范》；
2、产品的标准：GB/T17955-2009《桥梁球型支座》；
3、还要是交通标准：JTGD62-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》；
4、建筑设计规范：G***01-2001《建筑抗震设计规范》。
单向滑动球型钢支座 网架钢结构减震球铰支座 支座设计参数:
1、弹性球铰支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN. 2、竖向抗拔力取其竖向荷载的50％内； 3、水平抗剪力取竖向荷载的30％~40％； 4、设计转角为0.02rad，也可根据实际情况在0.02~0.08rad范围内做相应设计； 5、滑动摩擦系数u≤0.03（-25°C~+60°C）.
单向滑动球型钢支座 网架钢结构减震球铰支座 支座怎么安装
1、钢结构网架弹性铰支座的安装方法大家不了解,我给大家讲一下、连接形式应与结构设计人员具体商定，以上、下部结构与支座的可靠连接和功能发挥。
2、下部钢筋砼柱的标号不得低于***0级。
3、柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。
4、活动铰支座根据设计需要在上支座板与滑板之间设置偏值。
5、铰支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止铰支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。
6、安装前应使下部结构的标和水平度满足设计要求。铰支座四角差不大于1㎜。
7、铰支座中心线应与主梁中心线及下部结构安装线重合。
8、铰支座安装位后，底板与预埋钢板焊接符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。
9、铰支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
