一、设备概述

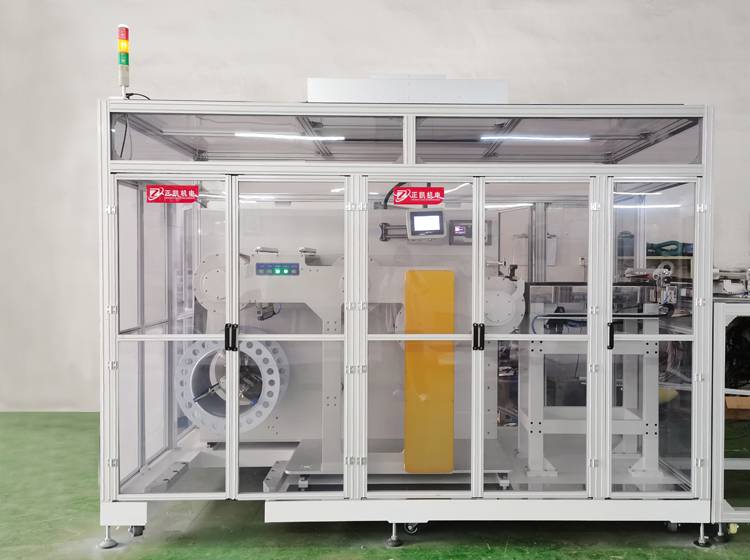

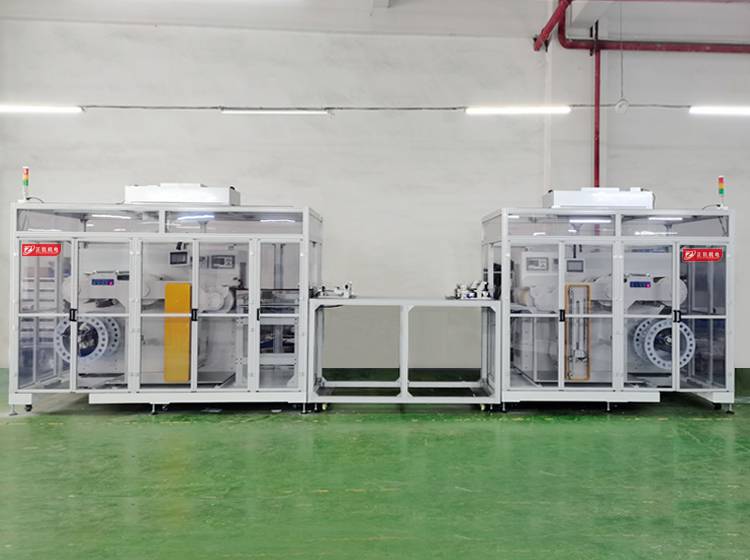

用途:金属蚀刻线用卷对卷收放料机配合DES清洗线使用,实现自动卷放
卷收自动化生产.
特点：与DES清洗线连机自动工作，提高生产效率。
二、设备规格以及主要技术指标
1.加工材质:不锈钢带。
2.材料厚度：0.02～0.03mm。
3.材料宽度：100mm～500mm。
4.材料大小：MAX卷径500mm,卷芯直径300mm。
5.材料重量：350KG。
6.上料高度：750mm。
7.材料卷芯固定方式：气涨轴固定，3寸气涨轴另配6寸气涨套。
8.输送面高度:对接DES清洗机,以现场清洗机高度为准。

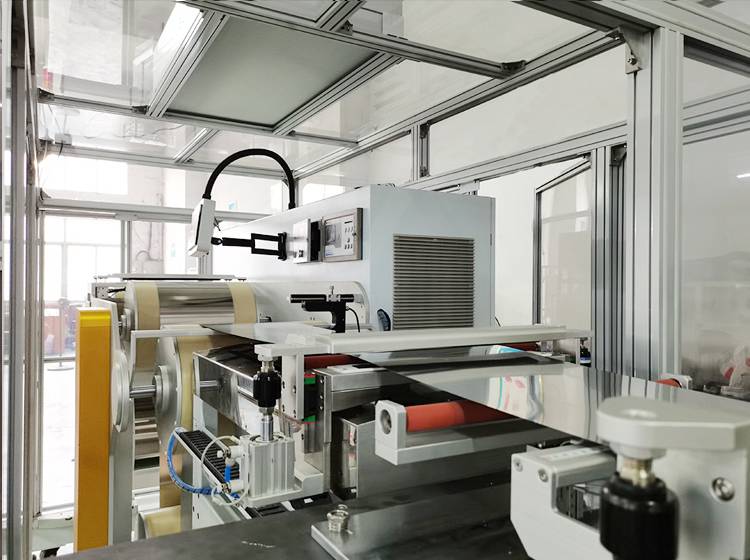

9.基材传送方式：收料机配有一组包胶滚轮，伺服电机驱动，速度与
清洗机同步运转.
10.基材传送速度：0.5～3M/分钟，根据实用使用状况自行调节。
11.纠偏装置:放卷及收卷位各配一组EPC,精度±1mm。
12.接料装置；放卷配有接料平台及两组压料夹，平台工作高
度1350mm±50mm。
13.防尘装置：整机铝挤型材压克力外罩密封，顶部配有FFU过滤效
率class100，保证收放卷机内正压及洁净度。
除静电装置：基材双面除静电，放卷位、粘尘位、收卷位共配有4支静
***.
14.设备工作方式：手动及自动控制两种模式，自动控制下与清洗机主
体信号连接，联机自动工作，手动控制下单机工作，收放卷可正反转
（反转时EPC无法工作）。
15.品质标准：经收放卷机后表面无划伤及***现象，收卷后端面整
齐≦±1mm以内。
其它项目参数：
1.使用环境：环境温度10-30℃。
2.机台尺寸:见附图
3.重 量：约4000Kg
4.电 源：AC 220V 单相 50Hz 5KW
