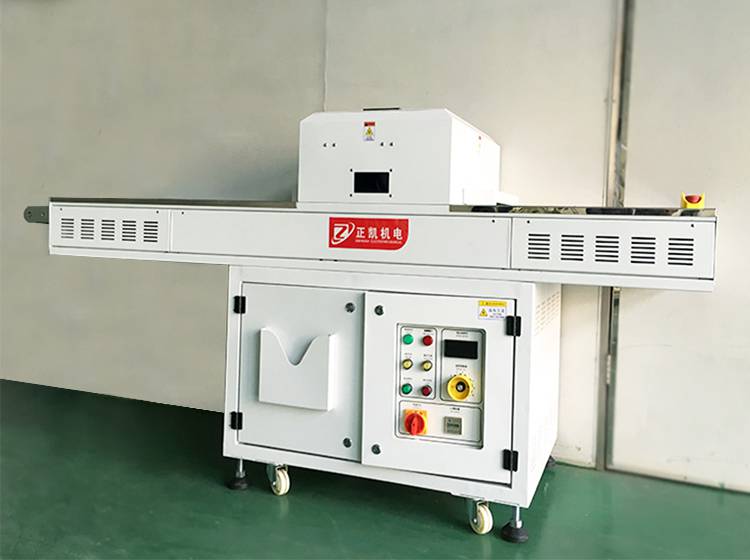

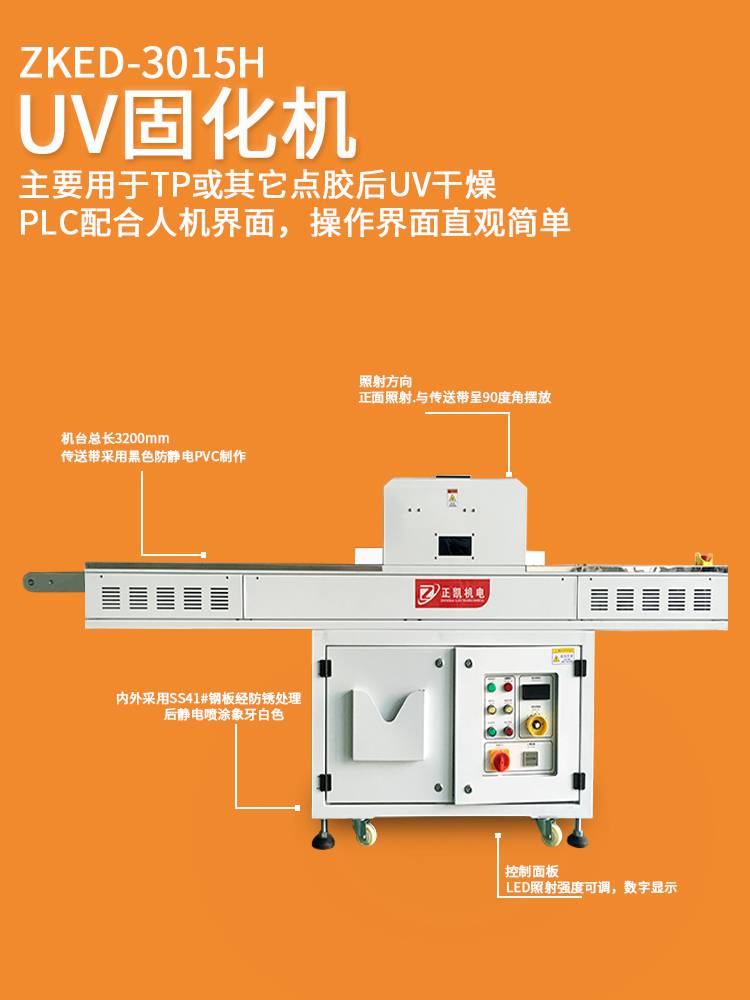

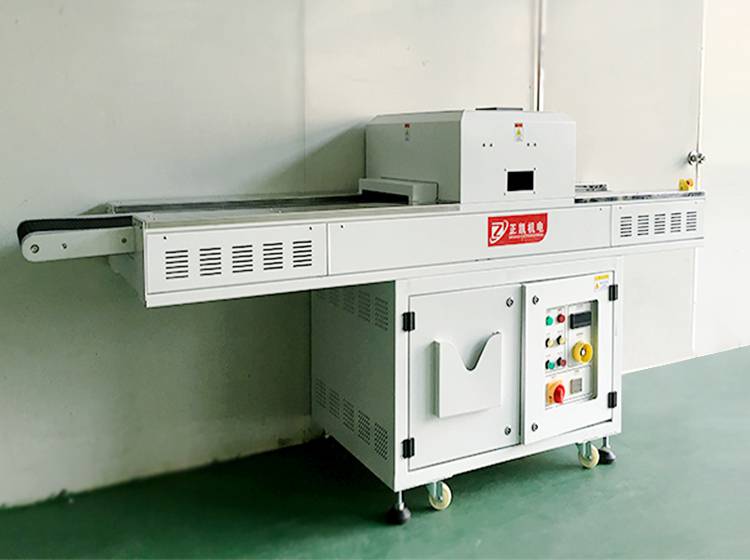

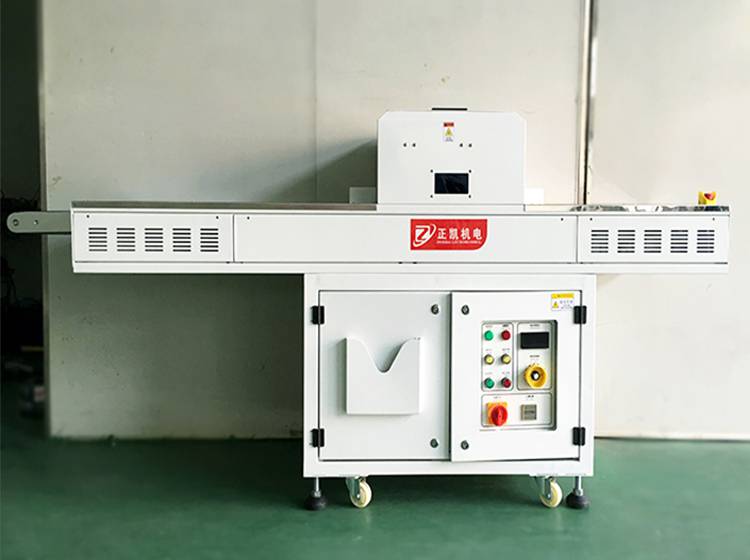

一、设备概述
UV固化机主要用于TP或其它点胶后UV干燥。
二、设备规格以及主要技术指标
1.有效照射宽度：70mm
2.UV固化方式：LED单波段固化405±5nm。
3.产品尺寸：金属环MAX区域3*3cm
4.UV室温度：30度以内
LEDUV灯技术参数 ：
1.LED照射头数量:1组
2.发光面积:70mm*300mm，70mm为传送带宽度方向,300mm为传送带流线方向,
按2米/分钟走速, 可在UV区域内光照9秒。
3.LED灯波长: 405±5nm一组
4.LED灯:韩国LG芯片,3W/颗，共计210颗灯珠。
5.照射方向:正面照射.与传送带呈90度角摆放
6.有效照射幅宽:70mm
7.产品表面温度: 30℃以下（速度2m∕min）
8.有效照射距离:10-100mm可调，照射头前后位置可手动调节。
传送机构参数 :
1.传送带出料位配有光纤开关一组,感应治具板出口位置自动停止传送,防止
治具掉落.
2.传送带宽度：260mm.
3.进出料口高度：MAX30mm
4.传送速度：1～5m/min.
5.传送重量：MAX2kg.
6.输送马达: AC马达无级变速.
7.产品表面温度: 30℃以下.
8.测量方法: 直接将热电偶（K 型）贴到工件（表面）后进行测量.
10.网带防偏:网带底部两侧配有防偏导条，防止网带传送中偏移.
11.流水线加装遮光罩防止漏光，减少员工眼睛伤害.
12.流水线传送入灯区是可调节手动限位的.
13.玻璃进入感应到产品自动开灯照射，没有无产品经过时是自动关灯状度.
14.机台总长3200mm,入料段1900mm有300mm伸入上游点胶机台内,UV段600mm,
出料段700mm。
15.机台另配一台长度4700mm宽度150mm流水线，单独放置与机台边上与点胶
机连接固定。
16.传送带采用黑色防静电PVC制作，传送大梁及支撑角架采用铝型材制作。
其它项目参数：
1.材 质：内外采用SS41#钢板经防锈处理后静电喷涂***白色。

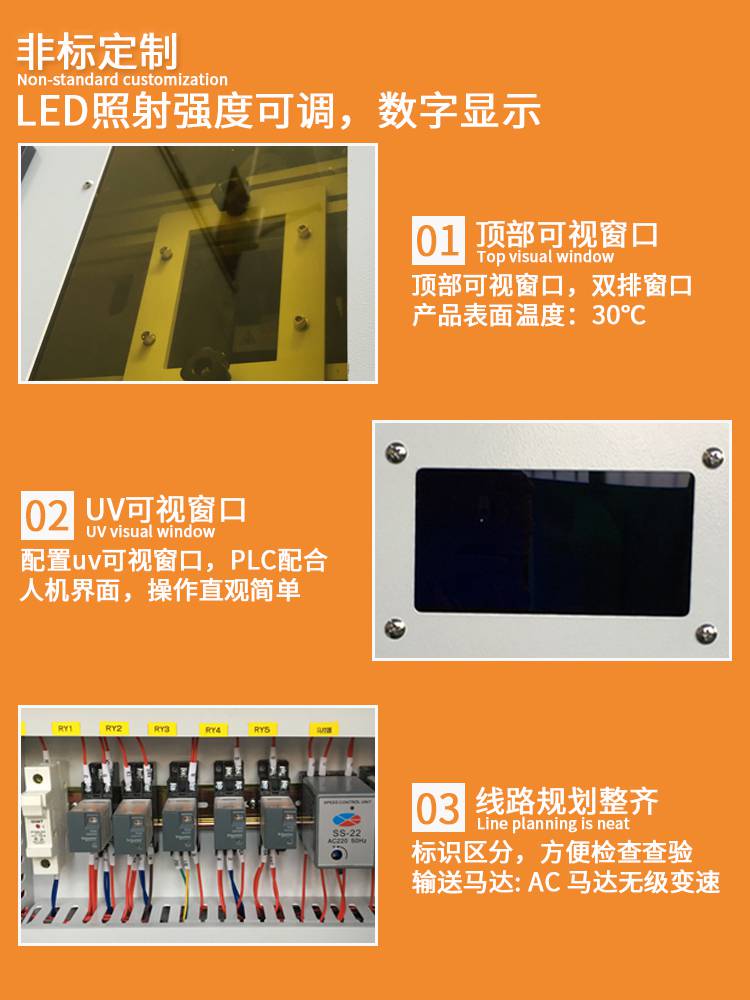

2.控制面版：PLC配合人机界面，操作界面直观简单
3.电 源：AC220V 单相 50Hz 2KW
4.机台尺寸:长1000mm*宽500mm*高1050mm（宽度不含冰水机、LED控制系统）
冰水机尺寸：长550mm*宽280mm*高430mm
LED控制系统：长429mm*宽330mm*高246mm
5.重 量：约300Kg
