功能特性
支持12路HDMI信号输出接口
l 支持12路HDMI音频输出
l 支持MPEG2/MPEG4/H.264/H.265/SVAC/MJPEG标准网络视频流***
l 支持QCIF/CIF/2CIF/HD1/D1/720P/1080P/300W/500W/600W/800W/1200W/3200W视频***
l 支持通过串口控制屏幕开关
l 每3个输出口一组，每组共享如下***能力：支持64个通道同时***，支持1路3200W@25fps / 3路1200W@15fps / 4路800W@30fps / 6路600W@25fps / 8路500W @25fps / 9路400W@25fps / 10路300W @30fps / 16路1080P @30fps
l 支持单屏1/4/6/8/9/16/25/36分割，支持MxN自由分割
l HDMI输出接口支持3840x2160,1920x1080,1280x1024，1280x720，1024x768五种显示分辨率
l 支持Onvif、RTSP协议接入，支持国标GB28181接入 ，支持海康私有协议/大华私有协议接入
l 支持预案轮巡
l 支持底色选择
l 支持自定义分辨率输出，支持小间距LED对接
l 支持多屏融合拼接，跨屏画面毫秒级***同步
l 支持2个10M/100M/1000M自适应以太网接口
l 加强用户保密等级：HTTP的MD5加密，HTTPS和SSL证书认证，TELNET的密码修改同步应用的用户账号管理
l 采用标准网络协议和标准压缩算法，在各种平台上轻松实现互联互通
标准2.5U机箱，美观大方
技术参数
参数名称
参数值
视频标准
MPEG2/MPEG4/H.264/H.265/SVAC/MJPEG
是否包含输入
否
音频输出/输入接口
HDMI
视频输出接口
HDMI输出
音频输出/输入路数
12路输出
视频输出路数
12路
***能力
H.264和H.265***能力相同。 l ***支持： l 144路720P@30fps图像***输出（第1～3屏任选36路，第4～6屏任选36路，第7～9屏任选36路，第10～12屏任选36路） l 64路1080P@30fps图像***输出（第1～3屏任选16路，第4～6屏任选16路，第7～9屏任选16路，第10～12屏任选16路） l 48路300W@25fps图像***输出（第1～3屏任选12路，第4～6屏任选12路，第7～9屏任选12路，第10～12屏任选12路） l 32路500W@30fps图像***输出（第1～3屏任选8路，第4～6屏任选8路，第7～9屏任选8路，第10～12屏任选8路） l 16路800W@30fps图像***输出（第1～3屏任选4路，第4～6屏任选4路，第7～9屏任选4路，第10～12屏任选4路） l 12路1200W@25fps图像***输出（第1～3屏任选3路，第4～6屏任选3路，第7～9屏任选3路，第10～12屏任选3路）
RS232接口
3个标准232接口（1个DB9接口，2个RJ45接口）
RS485接口
1个
USB接口
3个USB 接口（1个USB2.0，2个USB3.0）
主处理器
高性能嵌入式处理器
功耗
≤180W
尺寸
440mm×436.6mm×110mm（2.5U高度）
工作气压
86kpa～106kpa
工作温度
-10℃~+55℃
工作湿度
10%～95%
报警输入
2路
报警输出
1路继电器输出（30VDC 1A，125VAC 0.5A联动输出）
操作系统
嵌入式 LINUX
电源
AC 100V～127V，200V～240V，47 Hz～63Hz
码流类型
复合流，视频流
编码支持分辨率
无
编码能力
无
网络接口
2个RJ45 以太网口（10M/100M/1000M自适应）
视频输入接口
无
***支持分辨率
QCIF/CIF/2CIF/HD1/D1/960H/720P/1080P/300w/400w/500w/600w/800w/1200w
语音对讲
3.5mm Jack口，输入接口：3.5mm接口（电平2.0V Line in/50mV Mic in，输入阻抗10K）；输出接口：3.5mm接口（电平2.0V ，输出阻抗16Ω）
输入支持分辨率
3840 ×2160、1920 ×1080 、 1600 ×1200 、1680 ×1050 、1440 ×900 、1400 ×1050 、1366 ×768 、1280 ×1024 、1280 × 960 、1280 ×800 、1280 ×720 、1152 ×864 、 1024 ×768 、800 ×600
输入设备
前面板按键，键盘控制
输出显示分辨率
3840x2160,2560x1600，1920x1080,1280x1024,1280x720和1024x768
重量
15kg
音频标准
PCM/G711/AAC

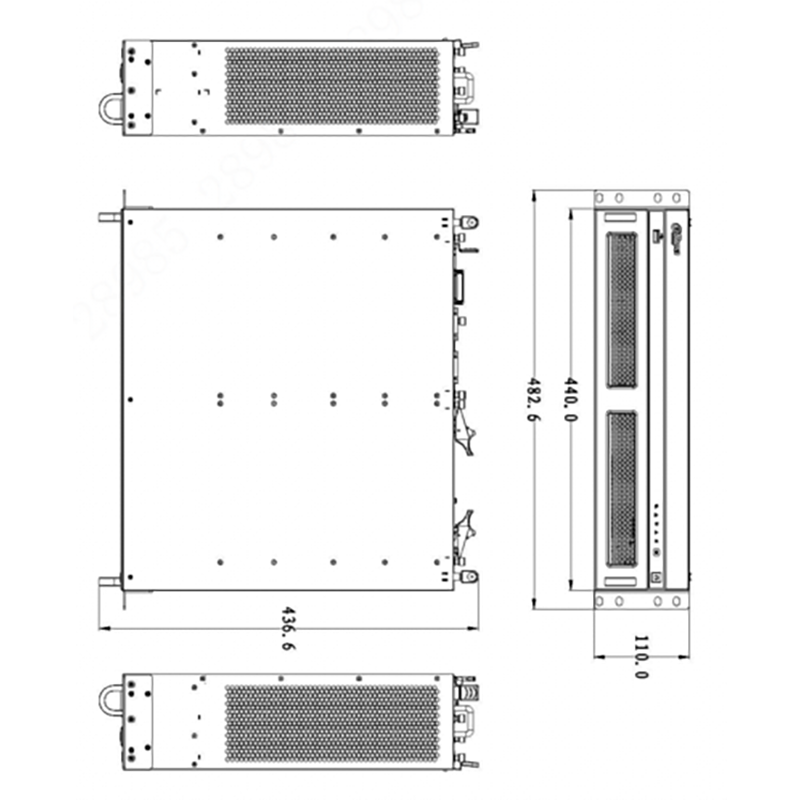

外形尺寸
