桥梁钢结构球铰支座 网架滑动球型钢支座转动灵活

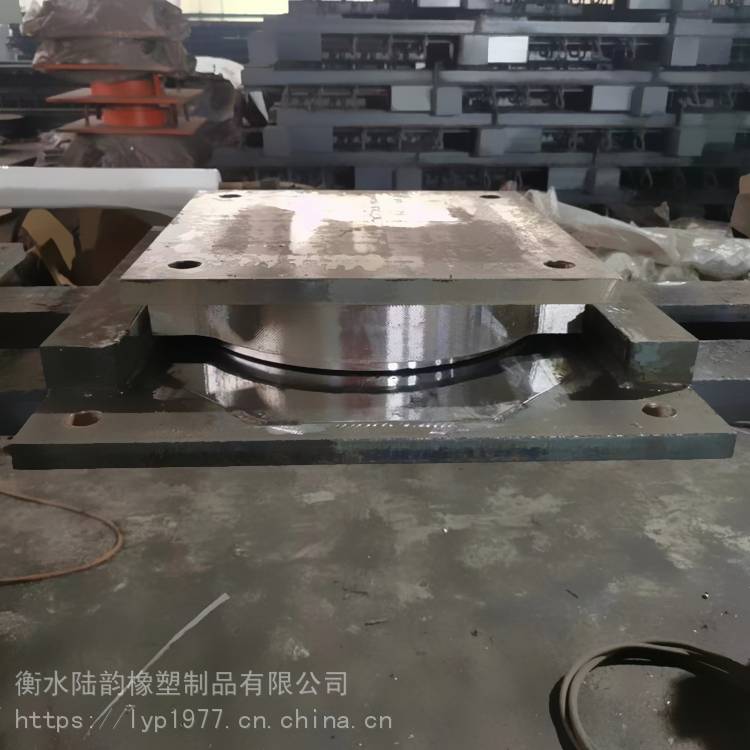

球形钢支座结构组成：1、上支座板2、下支座板3、支座钢球芯4、PTFE圆平板5、PTFE球形板6、不锈钢QZ型球形钢支座。
球型钢支座的作用桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形(位移和转角)可靠地传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。桥梁支座必须满足以下功能要求。先桥梁支座必须具有足够的承载能力，以地传递支座反力。其次支座对桥梁变形(位移和转角)的约束应尽可能地小，以适应梁体自由伸缩及转动的需要。此外支座应便于安装、养护和维修，并在必要时进行更换。
桥梁钢结构球铰支座 网架滑动球型钢支座转动灵活 支座承载力的合理选择
承载力是盆式橡胶支座的重要指标。在求得桥梁的恒载和活载支座反力之和后，便可确定所使用的盆式橡胶支座的容许承载力。确定支座容许承载力时，一般应使支座的反力不要超过其容许承载力的5%。但需要注意的是，支座的容许承载力并不是选择愈大愈好，这是因为一：容许承载力大，支座尺寸也就较大，这样会加大墩台尺寸，不仅造成浪费，也不美观。二：更重要的是支座中四氟活板的摩擦系数与支座正压力成反比，如果支座反力比支座容许承载力小得多，则摩擦系数会大大增加，导致墩台和基础所受的水平力大幅度增加，这将极为不利。因此设计时不必担心支座的安全储备。
桥梁钢结构球铰支座 网架滑动球型钢支座转动灵活 球形支座的优点如下：
（1）通过球面传力，因而作用到支承混凝土上的反力比较均匀；
（2）转动力矩只与支座的球面把半径及及四氟板的滑动摩擦系数有关、与支座转角大小无关，对于大转角大的支座比较合适；
（3）各项转动性能一致，适用于曲线桥和宽桥；
（4）不存在橡胶老化和橡胶变硬的影响，适合温度偏低的地区。
桥梁钢结构球铰支座 网架滑动球型钢支座转动灵活 球型支座与桥梁的连接
1、焊连连接：桥梁上下部构造在施工中，在支座位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。支座位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。
2、地脚螺栓连接：用地脚螺母将支座与桥梁上下部构造连接。
上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。
当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，***8，砂250。
桥梁钢结构球铰支座 网架滑动球型钢支座转动灵活 支座维护***：
1、支座应每年定期维护***。
2、检查支座连接螺栓有无松动或剪断，支座密封件有无***。
3、检查支座的相对位移是否均匀，逐个检查记录支座的位移量。
4、松动螺母一次，清洗上油，以免螺母锈死，然后紧固。
5、支座上储油腔应保持润滑油满而不溢（相对于钢球支座）
6、检查表面防腐涂装有无损坏，如有损坏应及时修补。
