桥梁滑移球铰钢支座 KQGZ抗震球型支座安装注意事项
球型支座由下座板、球面四氟板、密封裙、中间座板、平面四氟板、上滑板和上座板组成。球型支座的水平位移是由上（支座）滑板与中座板上的平面四氟板之间的滑动来实现的。另外，通过在上座板上设置导向板（槽）或导向环来约束支座的单向或多向位移，可以制成单向活动球型支座和固定球型支座。
桥梁滑移球铰钢支座 KQGZ抗震球型支座安装注意事项 球型支座的优点为：球型支座受力明确、承载力大、转动灵活、容许转角大等。主要适用于弯桥、坡桥和大跨度桥梁。其主要构造特点是带球面的支座底板。
球型支座主要用于公、铁路桥梁，特别适用跨度大、宽度大的桥梁及曲线桥、城市互通式立交桥。
桥梁滑移球铰钢支座 KQGZ抗震球型支座安装注意事项 球型支座结构形式：球型支座由上支座板（含不锈钢板）、下支座板、球型板和四氟乙烯滑板（平面和球面各一块，以下简称四氟板）等组成。

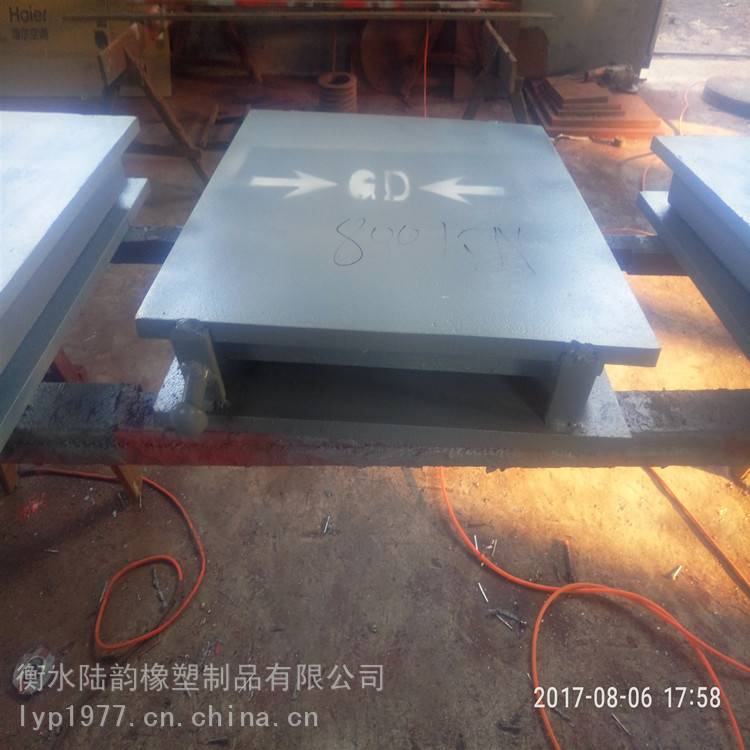

双向活动球型支座（代号SX） 单向活动球型支座（代号DX） 固定球型支座（代号GD）
球型支座可承受的水平力：纵向活动支座（ZX）横桥向水平力为支座的反力的10% 固定支座（GD）承受水平力为支座反力的10%。
桥梁滑移球铰钢支座 KQGZ抗震球型支座安装注意事项 支座设计参数:
1、弹性球铰支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN. 2、竖向抗拔力取其竖向荷载的50％内； 3、水平抗剪力取竖向荷载的30％~40％； 4、设计转角为0.02rad，也可根据实际情况在0.02~0.08rad范围内做相应设计； 5、滑动摩擦系数u≤0.03（-25°C~+60°C）.
桥梁滑移球铰钢支座 KQGZ抗震球型支座安装注意事项 支座怎么安装
1、钢结构网架弹性铰支座的安装方法大家不了解,我给大家讲一下、连接形式应与结构设计人员具体商定，以上、下部结构与支座的可靠连接和功能发挥。
2、下部钢筋砼柱的标号不得低于***0级。
3、柱内配筋应参考本支座设计时的研究分析结果，即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的度范围内（b为柱截面宽度），增大水平箍筋截面的配置，其增加量依承载力分析结果确定。
4、活动铰支座根据设计需要在上支座板与滑板之间设置偏值。
5、铰支座和预埋钢板的连接若采用焊接时，要采取降温措施，或对边断续焊的方法，防止铰支座钢件过热而损坏聚四氟乙烯板，橡胶密封圈和5201硅脂。
6、安装前应使下部结构的标和水平度满足设计要求。铰支座四角差不大于1㎜。
7、铰支座中心线应与主梁中心线及下部结构安装线重合。
8、铰支座安装位后，底板与预埋钢板焊接符合设计要求。待梁体施工完毕后，应立即拆除临时连接件。
9、铰支座安装时必须将上支座板与下支座板的连接件安装好，待支座安装位完成后拆除，并立即安装上防尘罩（防尘罩为橡胶板，同现场施工单位负责安装）。
