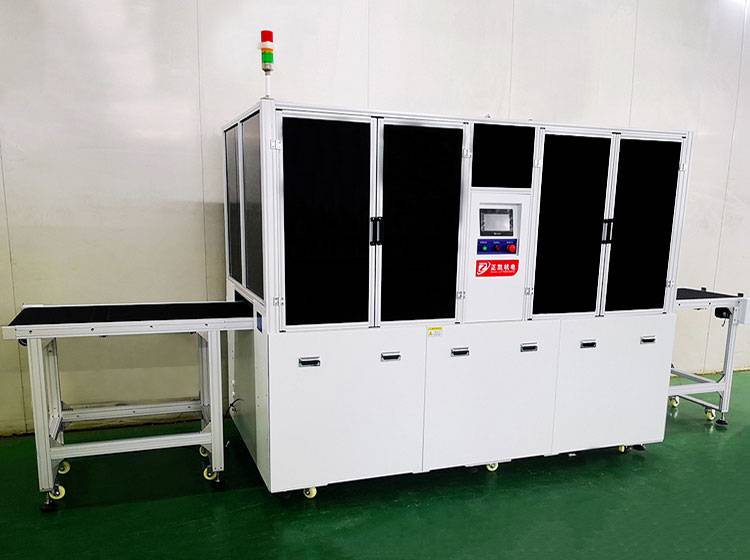

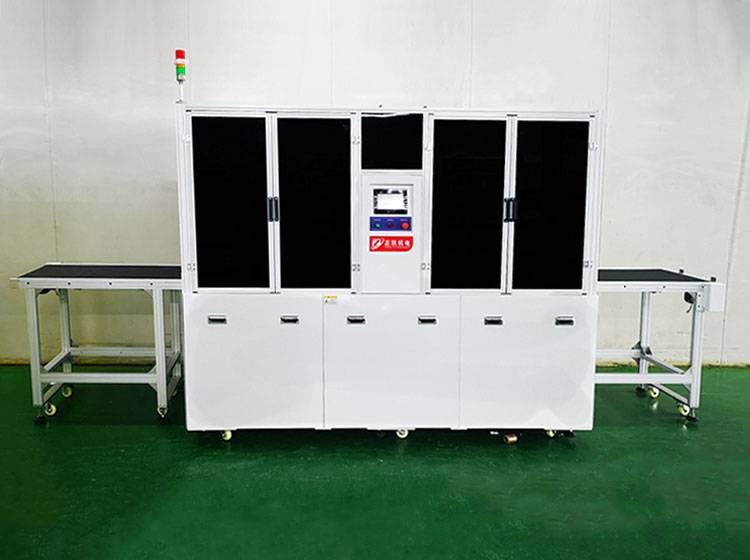

一、设备概述

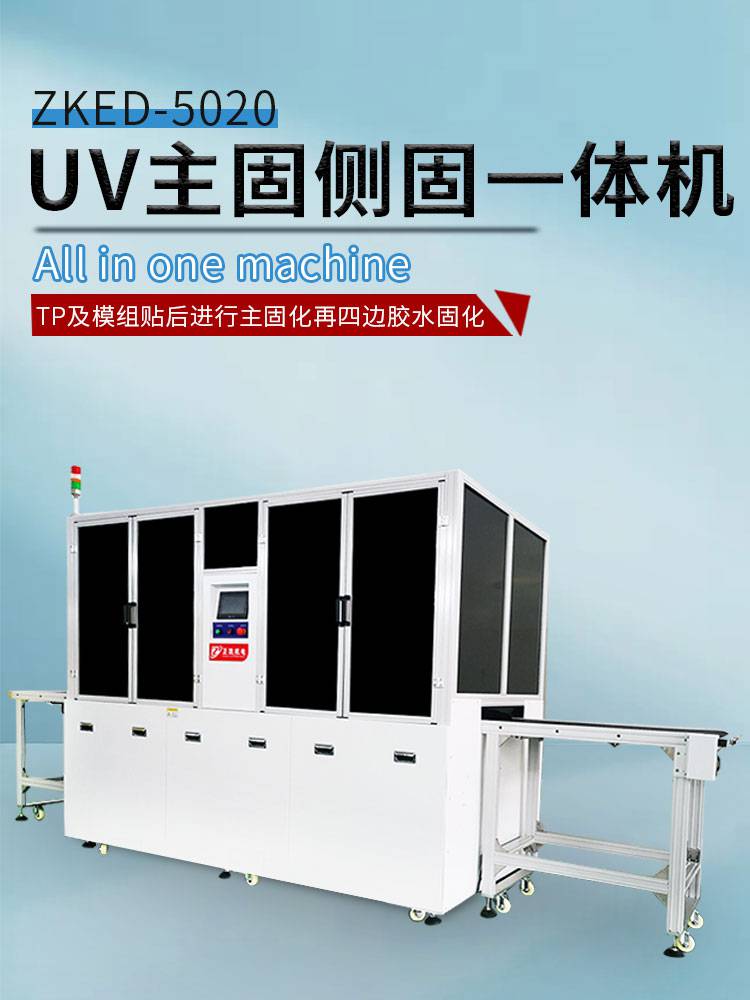

UV主固侧固一体机主要用于TP及模组贴后进行主固化再四边胶水固化
二、UV规格以及主要技术指标

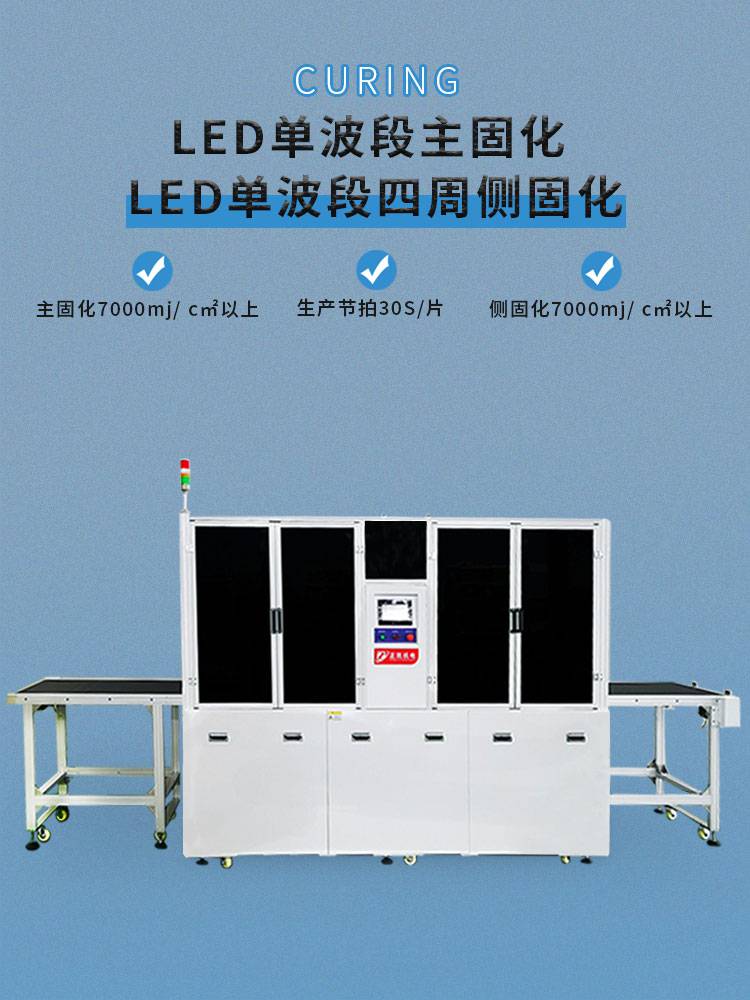

1.UV固化方式：LED单波段主固化+LED单波段四周侧固化
2.UV光积量：生产节拍30S/片，主固化能量7000mj/c㎡以上，侧固化能
量7000mj/c㎡以上（采用EIT能量表测试）。
3.UV室温度：固化能量7000mj/cm2条件下，温度≤60℃。
4.适用产品尺寸：6.33英寸～15.6英寸,FPC长度小于150mm宽度小于玻璃
盖板,且双边FPC带PCB.
5.产品外形：梯形、矩形
6.MAX产品尺寸：300mm*450mm
7.产能:30S/PCS
8.来料方式：由上游设备传输到固化炉进料段传送带上，上游设备产品
摆放位置需固定归中摆放，摆放偏移量±20mm以内，单批次只能对应同
一种规格产品。
9.出料方式：产品放置传送带上自动流出与下游设备对接。
工序流程：人工放料→主固化→产品整列→四周侧固化→产品出料
进出料传送机构参数:
1.来料方向：产品窄边方向沿输送方向
2.传送带宽度：PVC输送带宽550mm.
3.进出料口高度：30mm
4.进出料口加装遮光帘防止UV光外露
5.输送面高度：900+30mm
6.传送速度：0.5～3m/min.
7.传送重量：MAX2kg.
主固化传送机构参数:
1.传送带宽度：550mm.
2.输送面高度：900+30mm
3.传送速度：0.5～3m/min.
4.传送重量：MAX2kg.
5.产品***：1.输送线末端配有一组整列机构，整列光电感应产品到位
后进行X方向整列，将产品整列固***置后便于侧固化上料。
主固化LED灯技术参数：
1.LED照射头数量:2组，发光面积500mm*20mm
2.LED灯波长:405±5nm
3.LED灯:韩国LG芯片。
4.控制面板：LED照射强度可调，数字显示
5.产品表面温度:固化能量7000mj/cm2条件下，温度≤60℃
6.有效照射距离:10-50mm可调。
7.有效照射幅宽:500mm
8.照射方向:正面照射.与传送带呈90度角摆放
侧固化技术参数：
1.侧固化灯管类型:LED线光源
2.侧固化灯数量350mm长*2条（前后各一条），500mm长*2条
（左右各一条），各灯可在操作介面上选择开启或关闭。
3.Peak波长:405±5nm
4.LED灯：韩国LG芯片。
5.产品表面温度:：侧固化能量≥7000mj/cm2条件下，温度≤60℃.
6.离产品照射距离：10mm-50mm
7.有效照射幅宽：10mm
8.照射距离调节：5～50mm手动调节。
9.FPC避让：上FPC通过气缸驱动吸盘吸取;下FPC则通过与平台平齐的FPC托
板向下回落FPC下驼，再通过支撑板将FPC向下翻，LED灯向产品方向推进固
化产品.
10.为保证产品边缘均可固化，四组LED灯全部覆盖贴合边长度，对边缘进
行固定式固化.
11.共两组侧固化平台，分别为前后固化平台、左右固化平台，依次对各部
位FPC进行固化。

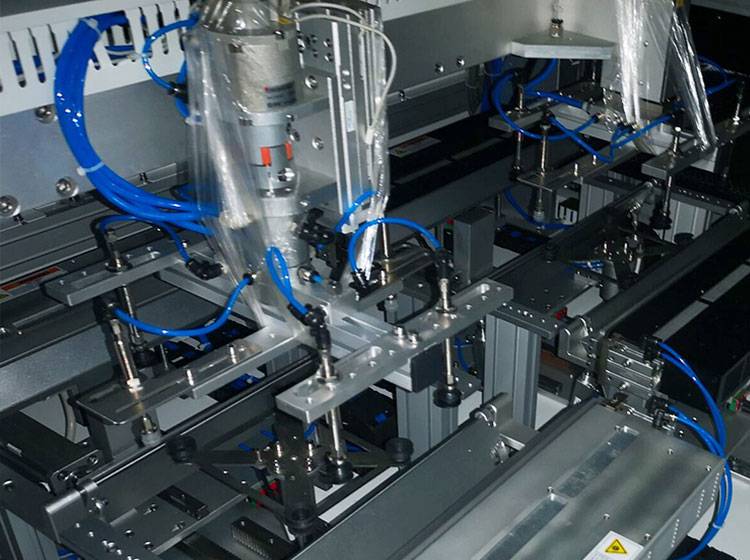

12.产品通过移料机械手，驱动三组抓取产品的取料机械手，将产品从入料
整列工位逐步转移到前后固化工位、左右固化工位、下料工位
控制面版：
1.PLC配合人机界面，操作界面直观简单。
2.不同批次的产品可将调机好的工艺参数储存到人机介面上，下次生产同
样产品只需在人机介面内调取相对应产品的工艺参数配方.
3.机台尺寸:长4500mm*宽1350mm*高1900mm
4.电源：AC380V单相50Hz 6KW
5.气源：6kg/cm 20L/minΦ10
6.真空：500mmhg 20L/minΦ10
