平稳,强大的运动
自2004年以来,直线电机一直是Akribis Systems技术专长的基础。我们的直线电机为位移台和运动系统提供了的长度可能性,并提高了可重复性,同时还降低了维护需求。执行器有两种类型:无铁芯和铁芯,具有各种长度和力密度。
多年来,我们已通过绕组技术完善了我们的电机,可减少齿槽效应。这些电机还具有较高的电机常数,可程度地提。

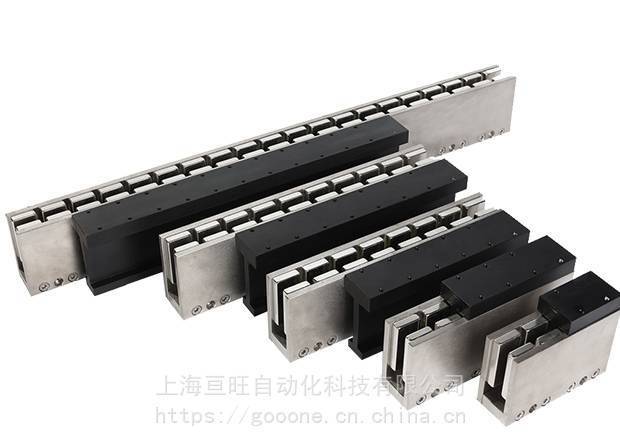

AUM无刷电机采用我们获得的绕线方法,可同时产生较大的连续力和峰值力。通过使用无铁技术,电动机不会产生齿槽力,并且运动质量也很低。结果:异常平稳的运动和高动态性。
无铁技术
零齿槽力和低运动质量
电气时间常数低
高连续力和峰值力
集成霍尔传感器
电机线圈包括温度传感器
应用与行业
用于前端和后端晶圆处理和检查,光伏和锂电池系统,玻璃和LCD应用,生物***设备,印刷机和激光加工机的高速,机器,用于***,运动轮廓跟踪,速度控制。

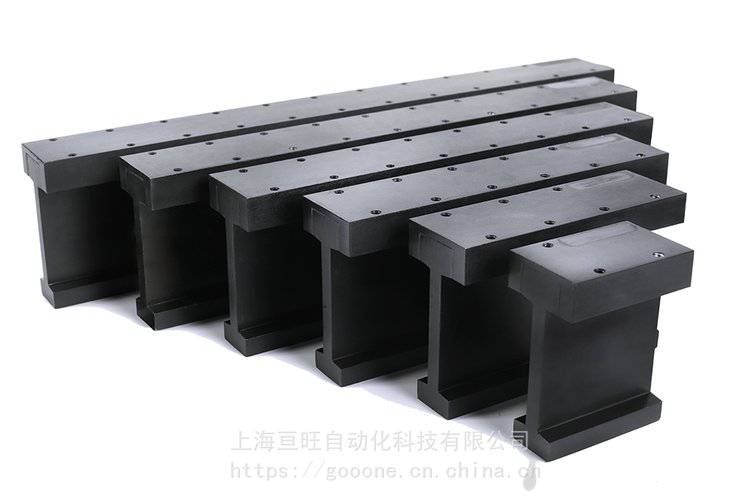

AUM1
电机线圈 | 线圈长度(mm) | 持续推力(N) | 峰值推力(N) |
AUM1-S1 | 22 | 3.0 | 11.9 |
AUM1-S2 | 43 | 6.0 | 23.8 |
AUM1-S3 | 64 | 8.9 | 35.7 |
AUM1-S4 | 85 | 11.9 | 47.6 |
电机磁轨 | 磁轨长度(mm) |
AUM1-TL63 | 62.7 |
AUM1-TL84 | 83.7 |
AUM1-TL105 | 104.7 |
AUM2
电机线圈 | 线圈长度(mm) | 持续推力(N) | 峰值推力(N) |
AUM2-S1 | 31 | 8.8 | 44 |
AUM2-S2 | 61 | 17.6 | 88 |
AUM2-S3 | 91 | 26.4 | 132 |
AUM2-S4 | 121 | 35.2 | 176 |
AUM2-S8 | 241 | 70.4 | 352 |
电机磁轨 | 磁轨长度(mm) |
AUM2-TL120 | 119.7 |
AUM2-TL180 | 179.7 |
AUM2-TL240 | 239.7 |
AUM2-TL300 | 299.7 |
AUM3
电机线圈 | 线圈长度(mm) | 持续推力(N) | 峰值推力(N) |
AUM3-S1 | 61 | 28/34/37 | 144 |
AUM3-S2 | 121 | 57/68/73 | 289 |
AUM3-S3 | 181 | 85/102/110 | 433 |
AUM3-S4 | 241 | 113/136/147 | 578 |
AUM3-S6 | 361 | 170/203/220 | 867 |
注:
1.持续推力中自然冷却的持续推力在前,气冷的在中,水冷的在后;
电机磁轨 | 磁轨长度(mm) |
AUM3-TL120 | 119.7 |
AUM3-TL180 | 179.7 |
AUM3-TL240 | 239.7 |
AUM3-TL300 | 299.7 |
AUM3-TL600 | 599.7 |
AUM4
电机线圈 | 线圈长度(mm) | 持续推力(N) | 峰值推力(N) |
AUM4-S1 | 61 | 55/66/72 | 312 |
AUM4-S2 | 121 | 110/132/144 | 624 |
AUM4-S3 | 181 | 166/199/215 | 936 |
AUM4-S4 | 241 | 221/265/287 | 1248 |
AUM4-S5 | 301 | 276/331/384 | 1560 |
AUM4-S6 | 361 | 331/397/461 | 1872 |
AUM4-S8 | 48 | 442/530/614 | 2496 |
注:
1.持续推力中自然冷却的持续推力在前,气冷的在中,水冷的在后;
电机磁轨/span> | 磁轨长度(mm) |
AUM4-TL120 | 119.7 |
AUM4-TL180 | 179.7 |
AUM4-TL240 | 239.7 |
AUM4-TL300 | 299.7 |
AUM4-TL600 | 599.7 |
