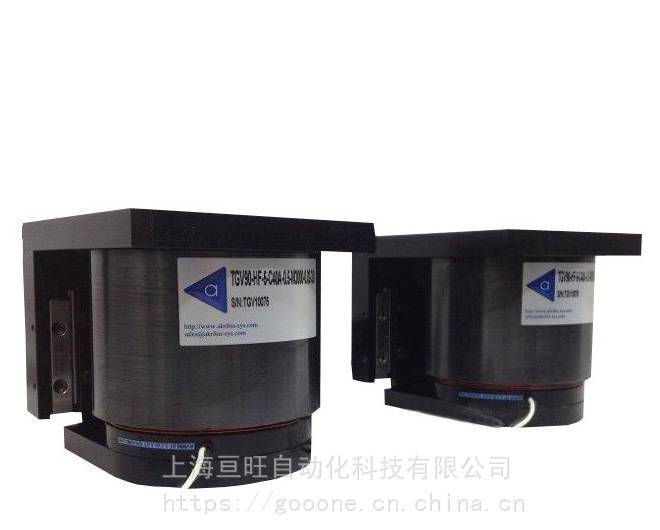

TGV系列
TGV系列(通孔音圈交叉滚子导轨模组)采用Akribis通孔音圈电机系统,具有具有高响音和高带宽的特点,适用于短程高频的应用。
设计特点:
A. 贯通型中孔
B. 低摩擦
C.
规格参数 | 单位 | TGV50 | TGV75 | TGV90 | TGV130 | ||
行程1 | mm | 10 | 25 | 30 | 10 | ||
电机型号 | - | ***M50-HF-10-C15 | ***M75-HF-25-C12 | ******0-30-C77 | ***M130-HF-10-C29 | ||
持续力 | N | 25.20 | 124.69 | 57.30 | 162.40 | ||
峰值力 | N | 105.00 | 572.90 | 202.60 | 487.2 | ||
分辨率 | μm | ABI21: 0.5/0.2 | |||||
AT2: 0.2/0.05 | |||||||
重复***精度 | μm | ABI21: 0.5/0.2:±1 | |||||
AT2: 0.2/0.05:±0.5 | |||||||
直线度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ||
平面度 | μm | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ||
额定负载2 | kg | 3.0 | 8.0 | 6.0 | 15.0 | ||
空载运动质量 | kg | 0.26 | 1.11 | 1.41 | 2.35 | ||
空载总质量 | kg | 1.21 | 3.85 | 3.76 | 10.1 | ||
容许负载 | kg | 7.5 | 11.2 | 14.7 | 25.0 | ||
容许侧倾力矩 | Nm | 6.8 | 14.4 | 28.3 | 91.1 | ||
容许俯仰力矩 | Nm | 8.0 | 15.0 | 21.1 | 70.9 | ||
容许横摆力矩 | Nm | 9.8 | 18.2 | 25.7 | 86.1 |
注:
1.行程的定义根据防撞块至防撞块,即机械行程。限位传感器的位置距离防撞块0.5mm。
2.在此负载下,平台可以提供不少于1G的加速度。

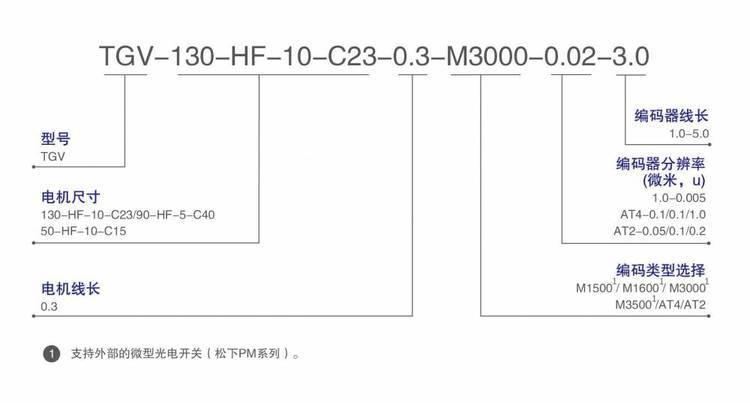

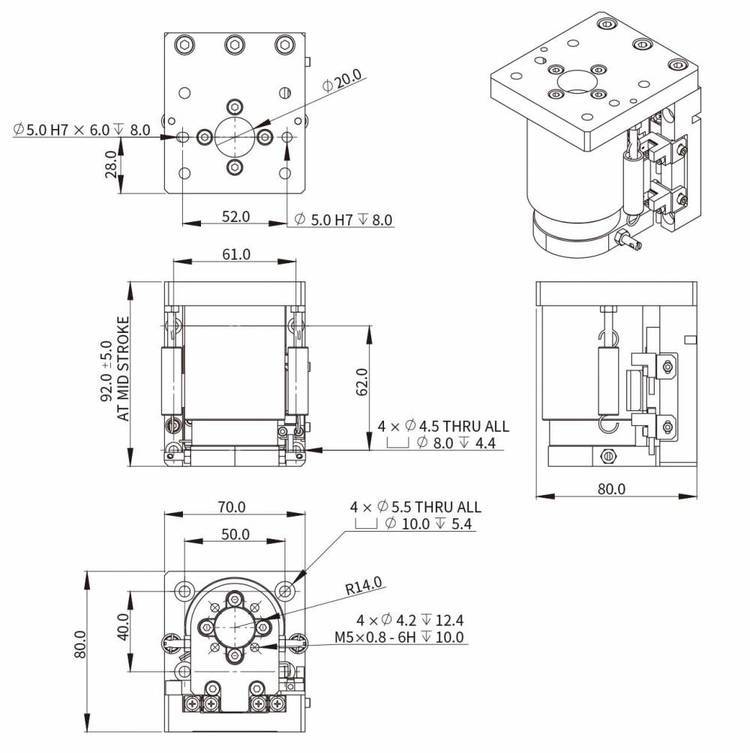

TGV50尺寸图

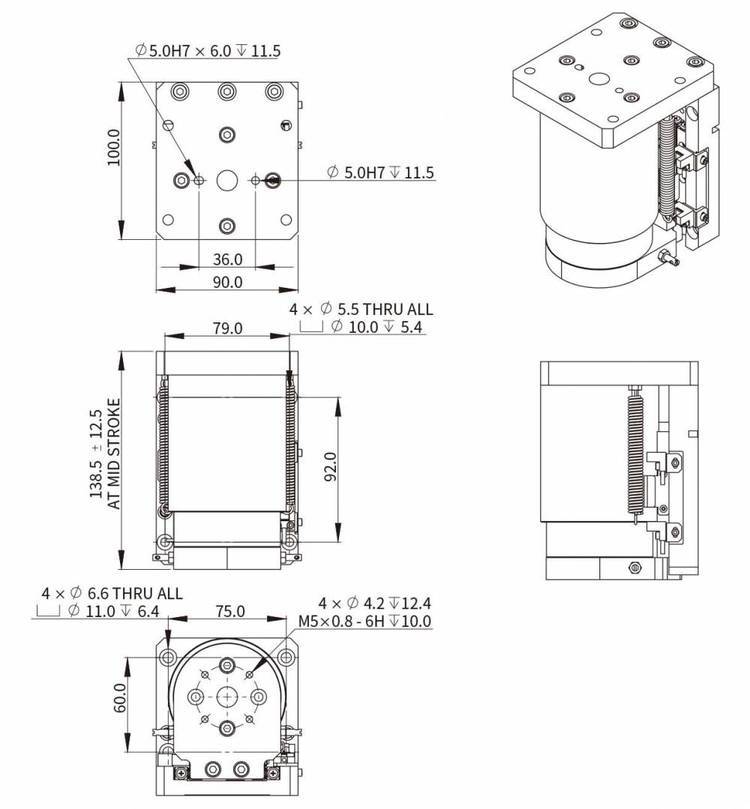

TGV75尺寸图

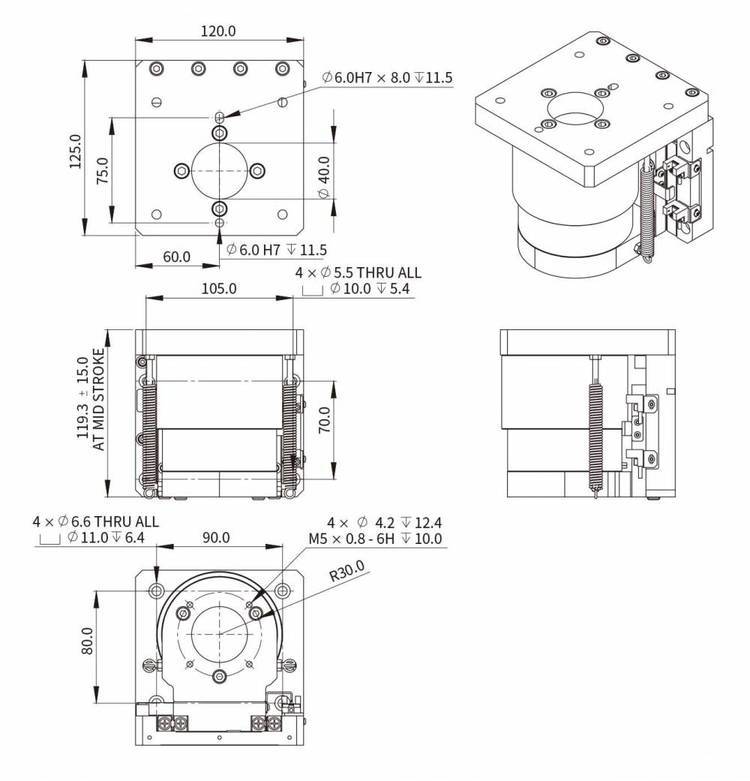

TGV90尺寸图

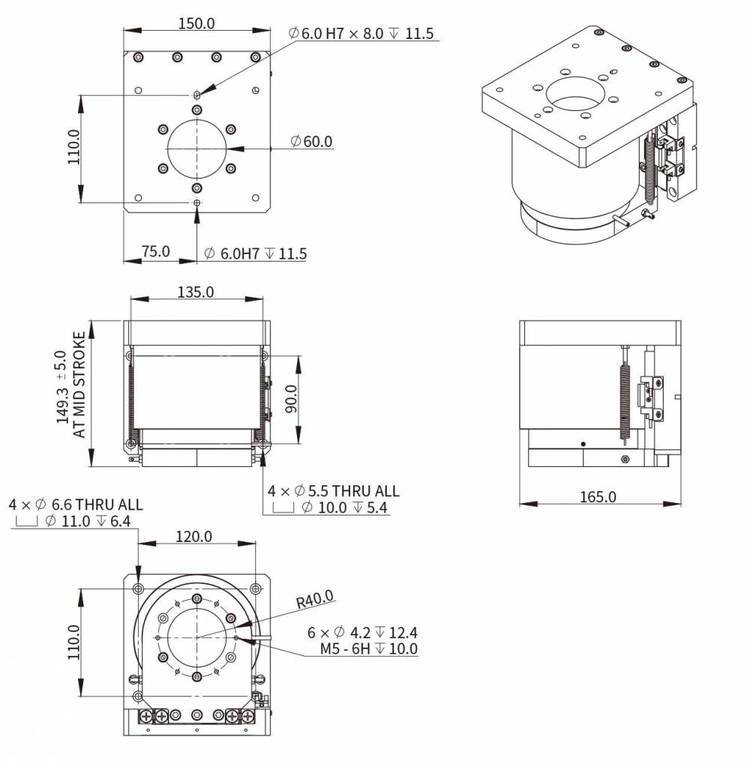

TGV130尺寸图
