一、简介

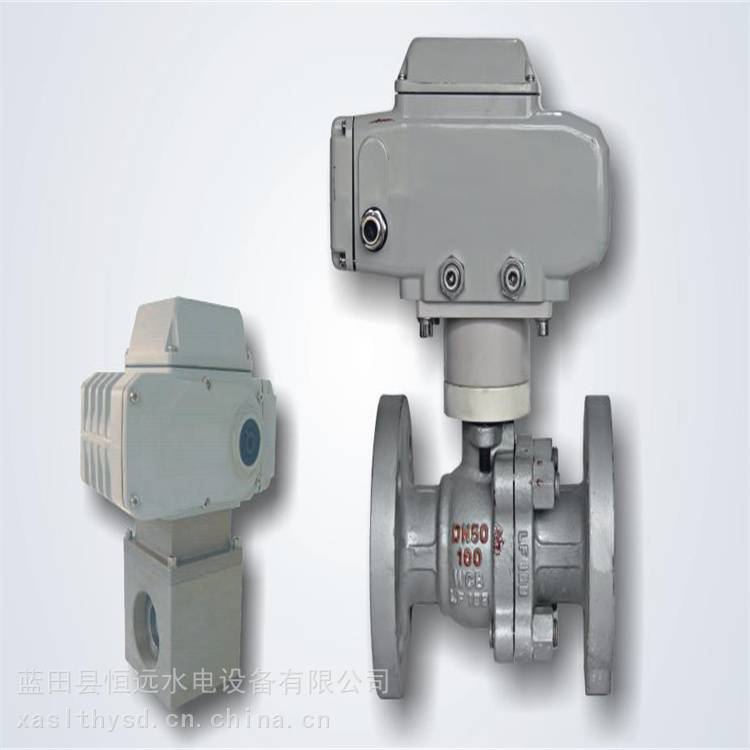

    ZBF22QS-10~200型双动自保持球阀主要是由阀体和电动执行机构组成，是一种二位二通自保持自动阀门。在接到开（关）阀信号后，电动执行机构得电带动球阀阀芯转动，阀芯转到位后电动执行机构内部自断电，阀位机械指示指向相应的阀位，阀位开关输出无源阀位信号。阀芯每转90°阀功能切换一次。

    ZBF22QS-10~200型电动球阀适用于空气、油、水等无强腐蚀性的流体。工作时对流体的流向不作要求，对流体进、出压力不作要求，对介质的清洁度不作严格要求，可广泛应用于电力、石化、冶金等部门，以远程控制管道介质的流通与中断。

二、特点

1、ZBF22QS-系列型电动自保持球阀采用球面密封结构，无内漏，比传统滑阀结构电磁阀密封性能更好，耐压和工作压力等级更高。

2、球阀驱动采用进口执行机构，防护等级为IP65，可满足水电潮湿环境要求。

3、对介质清洁度不作严格要求。

4、阀位置有现场机械显示和开关接点输出。

5、可在现场手动操作。

三、技术参数

1、额定压力：0—6.4MPa

2、介质 ：油、水、无强腐蚀性气体

3、环境温度：-20~45℃

4、介质温度：≦150℃

5、相对湿度：≦95%

6、电源电压：DC220V DC24V AC220V AC110V（优先选用交流等级）

7、功率：120W

8、连接方式：法兰连接

四、工作原理

    假定起始状态为全关位置，阀位指示输出阀全关信号，当需要切换介质回路时，电动执行机构开阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出阀全开信号，介质直通。

当需要关断时，电动执行机构关阀信号端得电带动球阀阀芯转动，阀芯转到位后，电源自动切断，阀位输出关阀信号，介质被截断。完成一个工作循环。

    失电或故障情况下可用内六方扳手（摇把）摇动电动执行机构，在摇动摇把同时观察机械显示情况，了解阀的状态。
