产品名称
347（0Cr18Ni11Nb）不锈钢无缝管
347是一种稳定性非常好的不锈钢。在温度达到427-816°C，碳化铬沉淀的条件下，仍能保持良好的抗晶间腐蚀的能力。由于成分中添加了钛，在碳化铬形成的情况下，347合金仍然可以保持稳定性。
347不锈钢由于其优良的机械性能，在高温环境下工作很有优势。与304相比，347具有更好的延展性及抗应力断裂能力。
产品介绍:

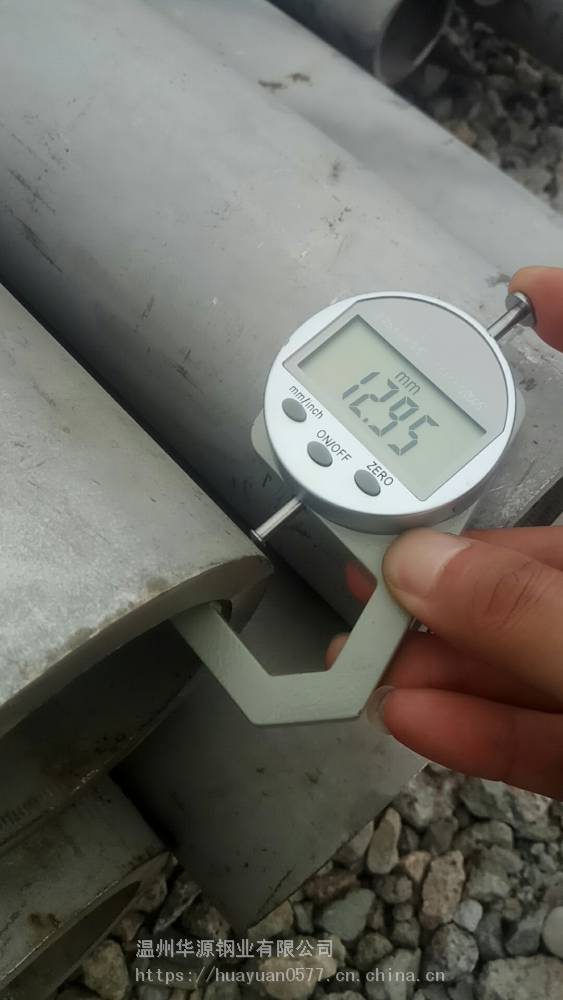

【一】 生产规格（mm）：?6×1～830×20(可按客户要求定做)
【二】 成品长度（m）：5—7(可按客户要求定做)，部分***长可达28m
【三】 产品材质：347（0Cr18Ni11Nb）
【四】 理论重量(kg/m)： Cr-Ni奥氏体不锈钢 W=0.02491S(D-S)
【五】 执行标准：
国标：GB/T14975-2002 GB/T14976-2012 GB/T13296-2013 ASTM A312 ASTM A213
美标：ASTM A312/A312M ASTM A269/269M ASTM A213/213A
德标：DIN2462
日标：JIS G3463
产品特性
1、 化学分析:
|
牌号 |
化学成分(质量分数)，% |
||||||||
|
C(碳) |
Si(硅) |
Mn(锰) |
P(磷) |
S(硫) |
Ni(镍) |
Cr(铬) |
Mo(钼) |
其他 |
|
|
0Cr18Ni11Nb |
≤0.08 |
≤1.00 |
≤2.00 |
≤0.035 |
≤0.030 |
9.00～13.00 |
17.00～19.00 |
Nb：≥10×C% |
|
2、液压试验：
对不锈钢无缝管逐根进行液压压力试验,在规定压力值下，保持不少于5秒。钢管不得出现漏水或渗漏,常规供货水压压力试验为P=2SR/D( 不超过20MPa)。
3、耐蚀性:
在要求更佳抗一般腐蚀和点腐蚀性能的应用中，347的含钼量只有2-3％，优于304。
4、工艺性能检验:
压扁试验.拉伸试验.扩口试验.硬度试验.金相试验.无损探伤(包括涡流探伤和超声波检验)。
产品用途
适用于大型锅炉换热器管道，蒸汽管道﹑石油化工热交换器管件﹔也可用作耐点腐蚀材料。对多种无机酸﹑有机酸﹑碱﹑盐类有很好的耐腐蚀性及耐点蚀性﹐高温下有良好的蠕变强度
主要用户
锅炉厂，热交换器厂，化工厂，水处理厂,石油石化单位，炼油，焦炭等
注意事项
不管腐蚀性怎么样，不锈钢在加工和使用过程中，都要保持其表面清洁。
轻工业用，所需要的维护比较少，只有遮蔽区域有时需要用加压水清洗。重工业则建议经常清洗，去除积聚的灰尘，这些灰尘***终有可能引起腐蚀和损坏不锈钢的表面外观。
顽固的污渍和沉淀物可以用擦洗剂和纤维刷，海绵，不锈钢绒擦洗。不锈钢绒会在平滑的不锈钢表面留下 的擦痕。很多不锈钢都要定期清洗和消毒。设备通常用***的***，***，酸性溶液（如磷酸或***）清洗。强还原酸（如***或盐酸）可能对不锈钢造成损坏。溶液清洗后，用清水彻底冲洗不锈钢
耐腐蚀
均匀腐蚀
347具有与304相似的一般腐蚀的能力。
347在水环境和其他低温环境中抗腐蚀性更优越。347主要用于高温应用，高温应用要求材料有强的***化性，以防止在较低温度的晶间腐蚀。
晶间腐蚀
347不锈钢的强***化性和抗晶间腐蚀性优于304和321
应力腐蚀
347奥氏体不锈钢对卤化物中的应力腐蚀敏感，类似于合金304不锈钢。会出现这一结果是由于它们的镍含量相近。导致应力腐蚀龟裂的条件有：(1)暴露于卤化物离子中（一般是氯化物），(2)残余张应力，(3)环境温度超过49°C。成形操作中的冷变形或焊接操作中遇到的热循环都可能会产生应力。退火处理或冷变形之后的消除应力热处理可能会降低应力水平。347适用于消除了应力的、可能会对不稳定的不锈钢产生晶间腐蚀的操作环境。
347在对不稳定的奥氏体不锈钢产生连多***应力腐蚀的环境中尤其有用。不稳定的奥氏体不锈钢若被暴露于会发生敏化作用的温度，会在晶界产生碳化铬沉淀。在含硫环境中冷却至室温时，硫化物（通常是氢化硫）会与水汽及氧发生反应，形成侵蚀敏化晶界的连多***。在具有应力、晶间腐蚀的条件下，连多***应力腐蚀龟裂发生在硫化物普遍存在的炼油环境中。347因在升温操作环境中具有***化性而解决了连多***应力腐蚀问题。若操作环境的条件会引起敏化，为使这些合金达到 的***化性，应在热稳条件下使用。
点腐蚀/缝隙腐蚀
347在含有氯离子的环境中的耐点蚀性和耐隙蚀性与合金304或304L不锈钢差不多。不推荐把347暴露于海洋环境中。
机械性能
室温力学性能：
|
热处理制度 |
σbMpa |
σ0.2Mpa |
δs（%） |
|
1010-1150oC水冷 |
≥520 |
≥205 |
≥35 |
高温条件下的拉伸性能
|
测试温度 |
°C |
20 |
204 |
427 |
538 |
649 |
732 |
816 |
|
屈服强度.2% |
(MPa) |
250 |
250 |
205 |
190 |
165 |
155 |
125 |
|
极限抗拉强度 |
(MPa) |
640 |
505 |
475 |
435 |
360 |
270 |
180 |
|
%延伸率 |
45 |
36 |
30 |
27 |
26 |
40 |
50 |
|
焊接
奥氏体不锈钢被认为是***容易焊接的合金钢，可以用所有的融合物焊接，也进行电阻焊接。
生产奥氏体不锈钢的焊接接点时要考虑两个因素：1）保持其耐腐蚀性，2）避免开裂。
焊接时必须要注意保持347里的稳定化元素。347就经常性容易流失铌。需要避免石油和其他污染源里面的碳元素以及空气里面的氮元素。因此，在焊接347不锈钢时，都要注意保持清洁以及保护好惰性气体。
