华为OSN3500、OptiX OSN2500、OSN1500 SSN1SLD16单板的功能和特性。SLD16单板属于2xSTM-16光接口板。支持接收和发送2路STM-16光信号、开销处理和复用段保护等功能和特性。
OSN3500 华为SLD16
光接口规格
支持I-16、S-16.1、L-16.1、L-16.2的光接口，光接口特性符合ITU-T G.957和ITU-T G.692建议。
支持符合ITU-T G.692建议的标准波长输出。
光模块规格
支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
支持SFP可插拔光模块的使用和监测，便于光模块的维护和升级。
业务处理
持VC-12/VC-3/VC-4业务以及VC-4-4c、VC-4-8c、VC-4-16c级联业务。
开销处理
支持STM-16信号的段开销处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1～2路ECC通信。
支持时钟同步特性，支持段开销传输时间信息。

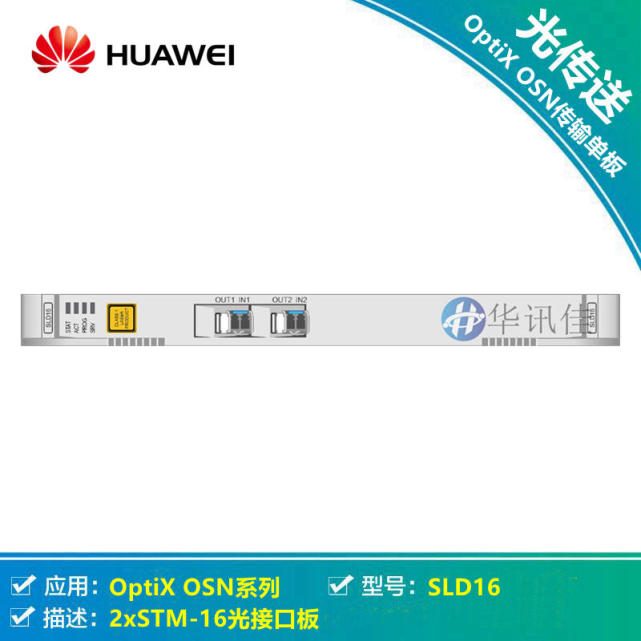

华为SLD16 2xSTM-16光接口板
告警和性能
提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式
支持二纤复用段环保护。
支持四纤复用段环保护。
支持线性复用段保护。
支持SNCP保护。
支持SNCMP保护。
支持SNCTP保护。
支持共享光纤虚拟路径保护。
支持复用段共享光路保护。提供4套K字节的处理能力，单光口提供2套K字节的处理能力，1块SLD16板***多支持4个MSP环。
维护特性
支持光口级别的内环回、外环回功能。
支持VC-4通道内环回、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA在线加载功能。
支持单板软件的平滑升级。
支持一键式故障数据采集。

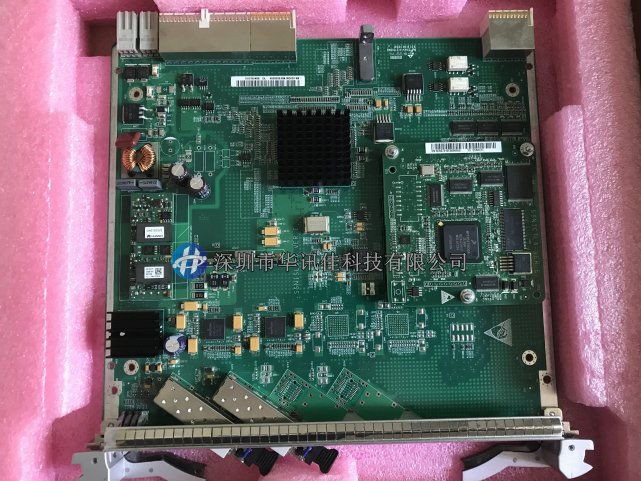

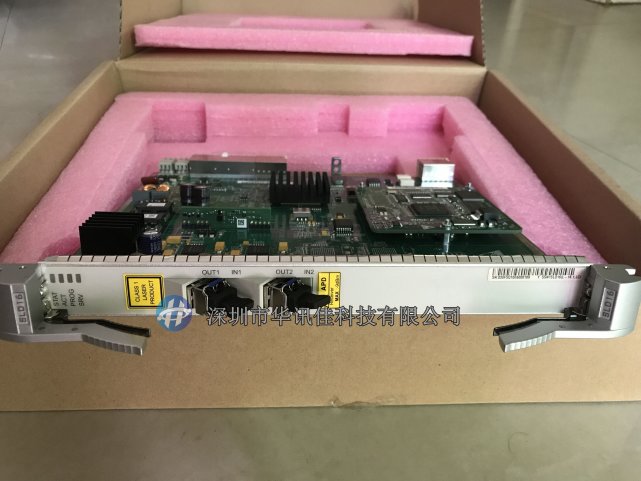

华为OSN3500 2.5G传输光板
华为SLD16单板光接口类型与光接口指标之间的关系
SSN1SLD1601 I-16 2km 2xSTM-16双纤双向光接口
SSN1SLD1602 S-16.1 15km 2xSTM-16双纤双向光接口
SSN1SLD1603 L-16.1 40km 2xSTM-16双纤双向光接口
SSN1SLD1604 L-16.2 80km 2xSTM-16双纤双向光接口
SSN1SLD1606 I-16 2km 2xSTM-16双纤双向光接口
SSN1SLD1607 L-16.1 40km 2xSTM-16双纤双向光接口
SSN1SLD1608 S-16.1 15km 2xSTM-16双纤双向光接口
SSN1SLD1609 L-16.2 80km 2xSTM-16双纤双向光接口
OSN3500 SLD16单板的可插放槽位与设备的交叉容量有关，单板的可插放槽位如下：
交叉容量为200Gbit/s时，可以插在华为OSN3500子架的slot 7～slot 8、slot 11～slot 12。
激光安全等级
单板激光安全等级为CLASS 1，单板光口***大输出光功率低于10dBm（10mW）。
OSN7500 SLD16板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）；重量：0.9kg
OSN7500 SLD16板在常温（25°C）条件下的***大功耗为23W。
