华为OSN3500、OptiX OSN2500、OSN1500 SSN1SF16E单板的功能和特性。SF16E单板支持接收和发送1路STM-16（带外EFEC，2.666Gbit/s）光信号、开销处理等功能和特性。
OSN3500 华为SF16E
基本功能
接收和发送1路STM-16（带外EFEC，2.666Gbit/s）的光信号。
支持EFEC功能的使能和禁止。
光接口规格
支持符合ITU-T G.692建议的标准波长输出，可以直接接入DWDM（Dense W***elength Division Multiplexing）设备。
支持DWDM彩色光接口，光接口采用LC连接器。DWDM光接口支持120km传输距离。
光模块规格
支持光模块信息检测和查询。
光接口提供激光器打开、关闭设置和激光器自动关断功能。
业务处理
支持VC-12/VC-3/VC-4业务以及VC-4-4c、VC-4-8c、VC-4-16c级联业务。
SSN1SF16E单板对EFEC的包封编码处理和开销处理符合ITU-T G.709建议。
开销处理
支持STM-16信号的段开销处理。
支持通道开销的处理（透明传输和终结）。
支持对J0/J1/C2字节的设置和查询。
支持1路ECC通信。

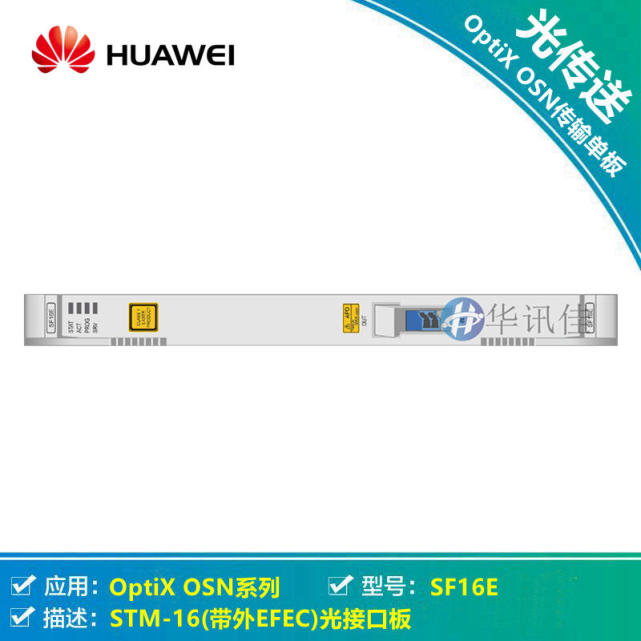

华为SF16 STM-16光接口板
告警和性能
提供丰富的告警和性能事件，便于设备的管理和维护。
保护方式
支持二纤复用段环保护、四纤复用段环保护、线性复用段保护、SNCP保护、SNCTP和SNCMP等多种保护方式。
支持MSP和SNCP共享光路保护。提供2套K字节的处理能力，1块SF16E板***多支持2个MSP环。
维护特性
支持光口级别的内环回、外环回功能。
支持VC-4通道内、外环回功能。
支持软复位和硬复位，软复位不影响业务。
支持单板制造信息的查询功能。
支持FPGA在线加载功能。
支持单板软件的平滑升级。
支持一键式数据采集。
支持PRBS功能，请参见可获得性。
华为SF16E单板需要按要求插放在OSN3500子架的相应槽位上，否则单板无法正常工作。
华为SF16E单板可以插在OptiX OSN3500子架的slot 5～slot 8、slot 11～slot 14。
华为OSN3500 2.5G传输光板
光接口指标
SF16E单板支持固定彩光接口，SF16E单板彩色光接口指标如下。
项目 DWDM指标值
标称比特率 2666057.143kbit/s
光接口类型 单模LC
传输距离（km） 120
发送光功率范围（dBm） 0～4
中心频率（THz） 193.4
中心频率偏移（GHz） &plu***n;10
光接收灵敏度（dBm） -28
***小过载点（dBm） -8
通道***大允许色散（ps/nm） 2400
***小消光比（dB） 8.2
***大-20dB谱宽（nm） 0.3
***小边模***比（dB） 30
激光安全等级
单板激光安全等级为CLASS 1，单板光口***大输出光功率低于10dBm（10mW）。
OSN7500 SF16E单板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）；重量：0.6kg
OSN7500 SF16E单板在常温（25°C）条件下的***大功耗为26W。
