华为OSN3500、OptiX OSN2500、OSN1500 SSN1EFS0A单板的功能和特性。华为EFS0A单板是16路带交换功能的快速以太网处理板、处理16路FE业务。支持二层交换、MPLS、组播等功能和特性。
OSN3500 华为EGS2
接口类型
与ETF8配合使用支持10BASE-T/100BASE-TX，满足IEEE 802.3u标准。
与EFF8配合使用支持100BASE-FX/LX，满足IEEE 802.3u标准。
配合出线板
配合ETF8实现16路FE电信号接入。
配合EFF8实现16路FE光信号接入。
配合ETF8和EFF8实现8路FE电信号和8路FE光信号接入。
配合ETS8和TSB8实现16路FE电信号的TPS保护。
工作模式
FE电口：支持自协商、100M全双工、100M半双工、10M全双工、10M半双工。
FE光口：支持100M全双工。

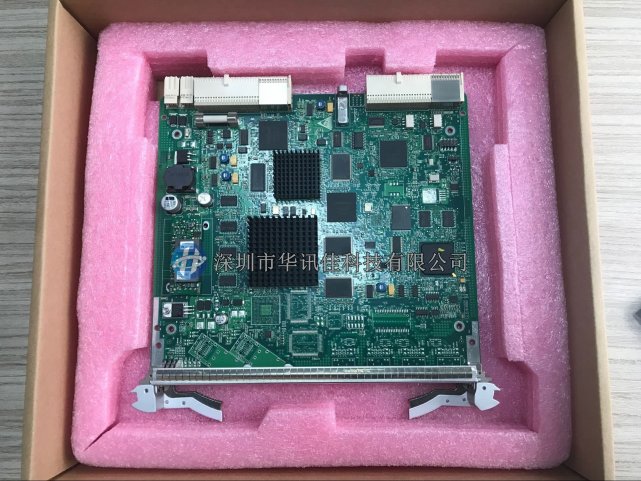

华为EFS0A 16路带交换功能的快速以太网处理板
EVPL业务
支持共享PORT的EVPL业务。
支持共享VCTRUNK的EVPL业务。
基于VLAN标签隔离
基于MPLS标签隔离
***大支持4096条LINK业务。
EPLAN业务
***大支持2K个黑名单和2K个静态MAC地址，共享2K个。黑名单只支持目的MAC地址校验，不支持源MAC地址校验。
支持源MAC地址自学习功能，MAC地址表大小为16k，支持MAC地址老化时间的设置和查询。
支持静态MAC路由配置。
支持动态MAC地址的查询。
支持的VB数目***大为16个，每个VB逻辑端口***大为48个。
支持按VB+VLAN或者VB+LP查询实际学习的MAC地址数目。
支持基于IEEE 802.1d MAC bridge的EPLAN业务。
EVPLAN业务
支持基于VB+VLAN方式的数据隔离。
支持的VB数目***大为16个，每个VB逻辑端口***大为48个。
支持设置***多4096条VLAN业务。
支持基于IEEE 802.1q Virtual Bridge和IEEE 802.1ad Provider Bridge的EVPLAN业务。
***大上行带宽：***大上行带宽为2.5Gbit/s，支持槽位带宽自适应。
***大绑定带宽：48xVC-3或者252xVC-12+36xVC-3
OSN1500 EFS0A单板需要按要求插放在子架的相应槽位上，否则单板无法正常工作。
OSN1500 EFS0A单板可与ETF8、EFF8、ETS8单板配合使用。使用ETS8作接口板时必须同时使用TSB8作桥接板，EFS0A单板配合ETS8、TSB8单板使用时的槽位配置关系请参见单板保护。

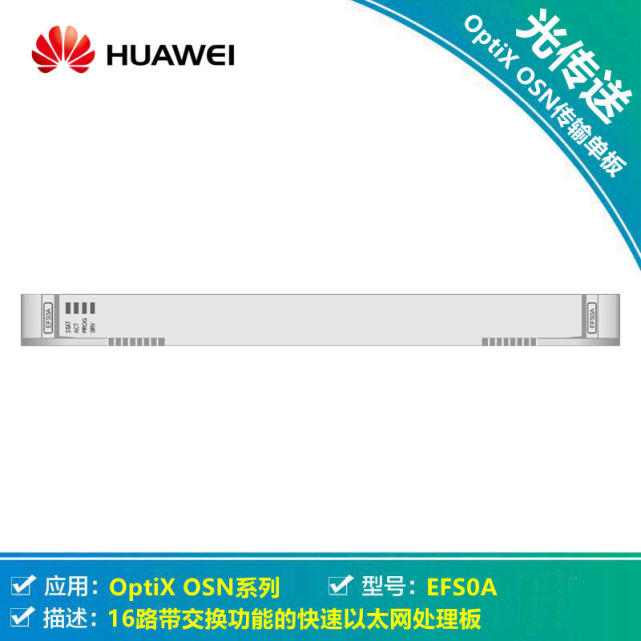

华为OSN3500 16路带交换功能以太网板
OSN3500 EFS0A单板可插放槽位如下：
EFS0A插在OSN3500子架的slot 2～5、13～16（带宽2.5G/bit/s）。

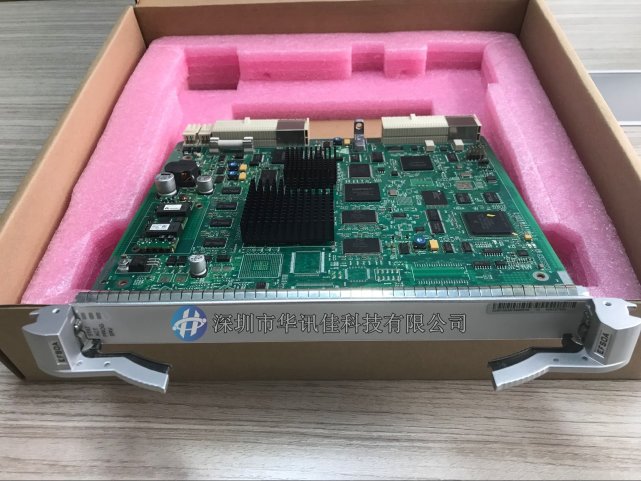

华为EFS0A板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）；重量：0.7kg
华为EFS0A单板在常温（25°C）条件下***大功耗为32W。
