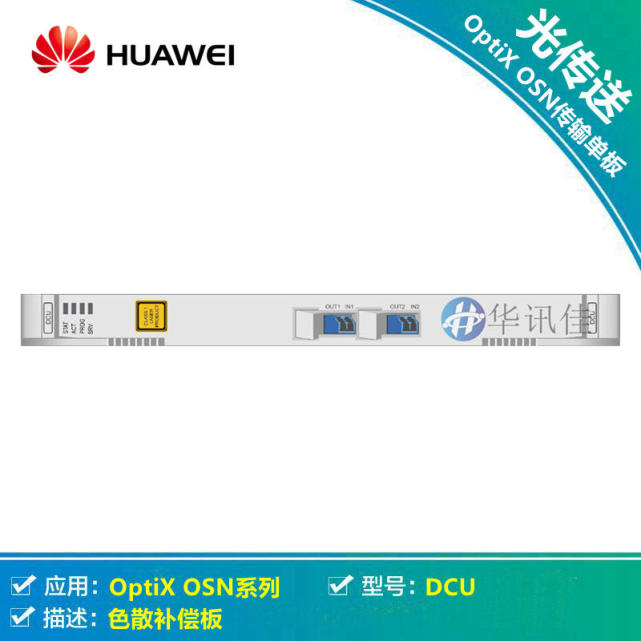

华为OSN3500、OptiX OSN7500、OSN3500 SSN2DCU单板的功能和特性。DCU板是色散补偿板，可补偿传输系统中光信号在光纤传输中积累的色散，压缩光脉冲信号，使光信号得到***，配合光放大板可实现长距离光中继传输。
OSN1500 华为DCU
华为DCU单板支持***多2路光信号的色散补偿，并可与BA和PA单板配合使用。
SSN2DCU支持***多两路光信号同时进行色散补偿。可提供的色散补偿量为680ps/nm（对应40km G.652光纤产生的色散）、1020ps/nm（对应60km G.652光纤产生的色散）或1360ps/nm（对应80km G.652光纤产生的色散），或者三者的任意组合。
散补偿方式
采用啁啾光栅对光纤传输中的色散进行补偿，压缩脉冲信号，使光信号得到***。

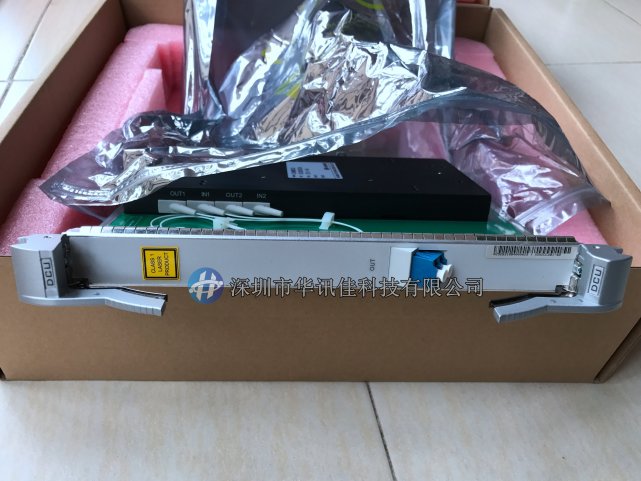

华为OSN1500 单路色散补偿板
长距光中继传输
配合光功率放大板BA和光前置放大板PA使用，可以实现长距光中继传输。
DCU单板色散补偿量之间的关系
SSN1DCU01 单路色散补偿: 60km
SSN1DCU02 单路色散补偿: 80km
SSN1DCU03 双路色散补偿: 60km/60km
SSN1DCU04 双路色散补偿: 80km/80km
SSN1DCU05 双路色散补偿: 60km/80km
SSN2DCU01 单路色散补偿: 40km
SSN2DCU02 单路色散补偿: 60km
SSN2DCU03 单路色散补偿: 80km
SSN2DCU04 双路色散补偿: 40km/40km
SSN2DCU05 双路色散补偿: 60km/60km
SSN2DCU06 双路色散补偿: 80km/80km
SSN2DCU07 双路色散补偿: 40km/60km
SSN2DCU08 双路色散补偿: 40km/80km
SSN2DCU09 双路色散补偿: 60km/80km

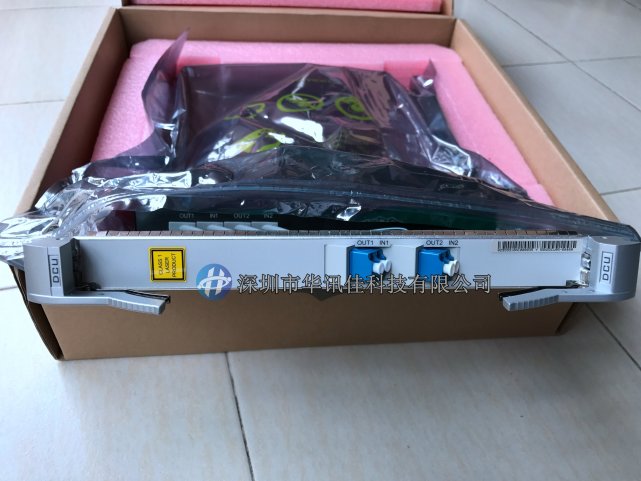

华为OSN1500 双路路色散补偿板
DCU单板的可插放槽位如下：
交叉容量为200Gbit/s时，DCU单板可以插在华为OSN3500子架的slot 1～slot 8、slot 11～slot 17。
华为DCU板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）
重量：0.4kg
OSN3500 DCU单板功耗为0W。
