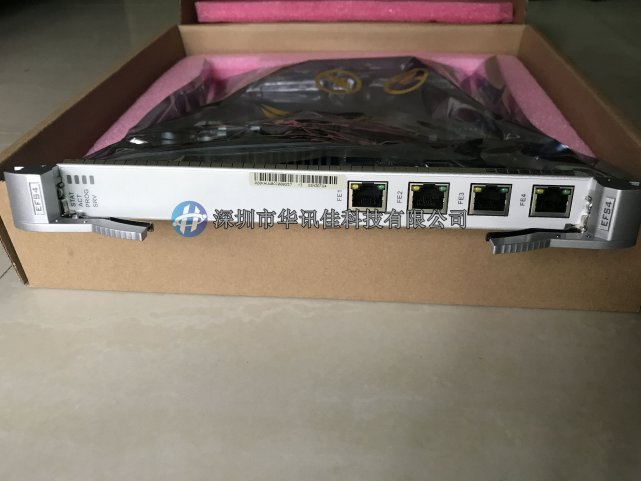

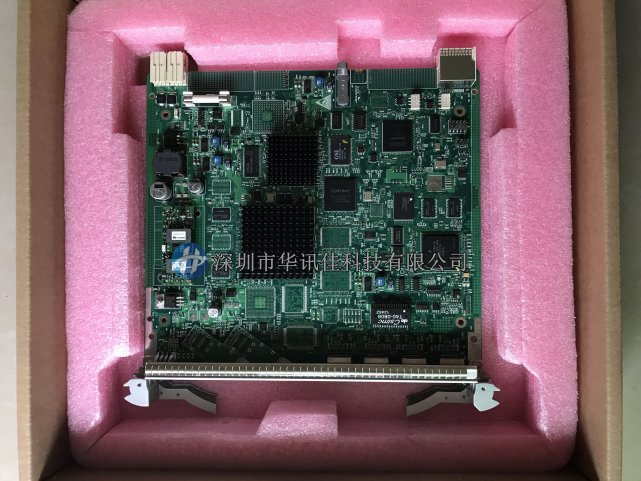

华为OSN3500、OptiX OSN2500、OSN1500 SSN3EFS4单板的功能和特性。华为EFS4单板是4路带交换功能的快速以太网处理板，接入4路FE以太网信号，处理4路FE业务。采用面板直接出线。支持二层交换、MPLS、组播等功能和特性。
OSN3500 华为EFS4
接口类型：10BASE-T/100BASE-TX，满足IEEE 802.3u标准。
VLAN技术：支持4094个VLAN标签，VLAN技术满足IEEE 802.1q/p标准。
工作模式：支持自协商、100M全双工、100M半双工、10M全双工、10M半双工。支持非自协商/自协商端口流量控制。支持端口状态查询/配置和接口类型查询。
EVPL业务
支持共享PORT的EVPL业务。
支持共享VCTRUNK的EVPL业务。
基于VLAN标签隔离
基于MPLS标签隔离
***大支持4096条LINK业务。
PLAN业务
SSN2EFS4/SSN3EFS4支持基于IEEE 802.1d MAC bridge的EPLAN业务。
***大支持2K个黑名单和2K个静态MAC地址，共享2K个。N3EFS4单板的黑名单只支持目的MAC地址校验，不支持源MAC地址校验。
支持源MAC地址自学习功能，MAC地址表大小为16k，支持MAC地址老化时间的设置和查询。
支持静态MAC路由配置。
SSN2EFS4/SSN3EFS4支持动态MAC地址的查询。N1EFS4不支持动态MAC地址的查询。
支持的VB数目***大为16个，每个VB逻辑端口***大为30个。
支持按VB+VLAN或者VB+LP查询实际学习的MAC地址数目。
EVPLAN业务
支持基于VB+VLAN方式的数据隔离。
支持的VB数目***大为16个，每个VB逻辑端口***大为30个。
支持设置***多4096条VLAN业务。
支持基于IEEE 802.1q Virtual Bridge的EVPLAN业务。
SSN3EFS4还支持基于IEEE 802.1ad Provider Bridge的EVPLAN业务。

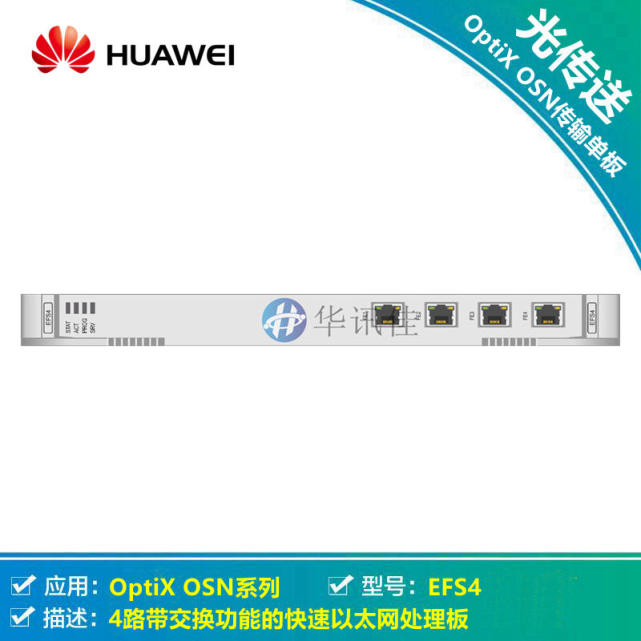

4路交换功能快速以太网板，华为EFS4
***大上行带宽
SSN1EFS4的***大上行带宽为622Mbit/s。
SSN2EFS4和N3EFS4的***大上行带宽为1.25Gbit/s。
支持槽位带宽自适应。
***大绑定带宽
SSN1EFS4：12xVC-3或者63xVC-12+9xVC-3
SSN2EFS4/SSN3EFS4：24xVC-3或者126xVC-12+18xVC-3
VCTRUNK规格
每个级别的VC通道被一个VCTRUNK绑定使用后，其他VCTRUNK则不能再使用。
N2EFS4和N3EFS4槽位带宽为622M bit/s时需绑定使用VCTRUNK1～VCTRUNK12。
同一个VCTRUNK只能绑定一种级别的通道，不能既绑定VC-12通道，又绑定VC-3通道。
VCTRUNK1至VCTRUNK12只能绑定1～4 VC-4通道的低阶业务，VCTRUNK13至VCTRUNK24只能绑定5～8 VC-4通道的低阶业务。
每个VCTRUNK***多可以绑定12个VC-3或63个VC-12。
第4、8这两个VC-4既能绑定成VC-3通道也能绑定成VC-12通道，其他VC-4只能绑定为VC-3通道。
OSN1500 EFS4单板需要按要求插放在子架的相应槽位上，否则单板无法正常工作。
OSN1500 EFS4单板的可插放槽位与带宽的对应关系如下：
SSN1EFS4插在华为OSN3500子架的slot 1～slot 8、slot 11～slot 17时，带宽为622Mbit/s。
SSN2EFS4/N3EFS4插在OSN3500子架的slot 1～slot 8、slot 11～slot 17时，带宽为1.25Gbit/s。
华为OSN2500 4路交换功能快速以太网板
华为EFS4板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）
SSN1EFS4重量：1.0kg
SSN2EFS4重量：1.0kg
SSN3EFS4重量：0.6kg
SSN1EFS4单板在常温（25°C）条件下***大功耗为30W。
SSN2EFS4单板在常温（25°C）条件下***大功耗为30W。
SSN3EFS4单板在常温（25°C）条件下***大功耗为18W。
