华为OSN1500、OptiX OSN2500、OSN1500 SSQ5CXLLN单板的功能和特性。CXLLN在OptiX OSN1500和OSN2500系统中提供信号处理、业务调度、时钟输入输出和通信控制等功能。本内容介绍华为CXLLN（1路STM-1/STM-4/STM-16速率可变的主控/交叉/线路合一板）的版本、应用、功能、原理、面板、技术指标以及对单板的配置和调测等。

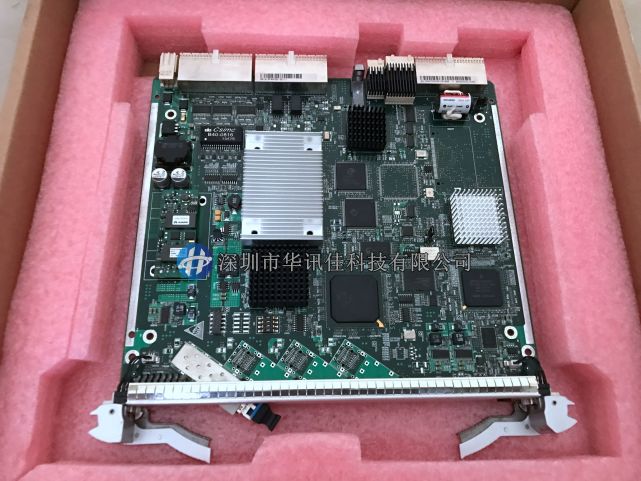

华为CXLLN
光接口规格
可选配STM-1/STM-4/STM-16光模块。
当选配STM-1光模块时，支持I-1、S-1.1、L-1.1、L-1.2和Ve-1.2的标准光接口，其中I-1、S-1.1、L-1.1 和L-1.2 光接口特性符合ITU-T G.957 建议，Ve-1.2的光接口为华为自定义标准。
当选配STM-4光模块时，支持I-4、S-4.1、L-4.1、L-4.2和Ve-4.2标准光接口，其中I-4、S-4.1、L-4.1 和L-4.2 光接口特性符合ITU-T G.957 建议，Ve-4.2的光接口为华为自定义标准。
当选配STM-16光模块时，支持I-16、S-16.1、L-16.1和L-16.2标准光接口。其中I-16、S-16.1、L-16.1 和L-16.2 光接口特性符合ITU-T G.957 建议。
支持CWDM彩光接口，CWDM彩光接口支持80km传输距离。
Q5CXLLN还支持传输距离为120km的DWDM彩光接口。
说明：R1CXLLN不支持CWDM彩光接口。
业务处理
选配STM-1光模块时，支持VC-12/VC-3/VC-4业务。
选配STM-4光模块时，支持VC-12/VC-3/VC-4业务以及V***-4c级联业务。
选配STM-16光模块时，支持VC-12/VC-3/VC-4业务以及V***-4c/V***-8c/V***-16c级联业务。
CXLLN单板的交叉连接单元的功能和特性
R1/R2CXLLN完成15Gbit/s的VC-4高阶交叉，5Gbit/s的VC-3/VC-12低阶交叉，10Gbit/s的接入能力。
Q5CXLLN插在新背板上可以完成60Gbit/s的VC-4高阶交叉，20Gbit/s的VC-3/VC-12***交叉，17.5Gbit/s的接入能力。
Q5CXLLN插在老背板上可以完成20Gbit/s的VC-4高阶交叉，20Gbit/s的VC-3/VC-12***交叉，15Gbit/s的接入能力。
STM-1/STM-4/STM-16主控交叉光接口板
保护方式
支持单板交叉和时钟单元的1+1热备份，保护方式默认为非***式。
华为PCXLLN单板光接口类型之间的关系
SSR1CXLL1604、SSR2CXLL1604、SSQ5CXLL1604 L-16.2 80km STM-16双纤双向光接口
SSR1CXLL1603、SSR2CXLL1603、SSQ5CXLL1603 L-16.1 40km STM-16双纤双向光接口
SSR1CXLL1602、SSR2CXLL1602、SSQ5CXLL1602 S-16.1 15km STM-16双纤双向光接口
SSR1CXLL1601、SSR2CXLL1601、SSQ5CXLL1601 I-16 2km STM-16双纤双向光接口
SSR1CXLL414、SSR2CXLL414、SSQ5CXLL414 I-4 2km STM-4双纤双向光接口
SSR1CXLL413、SSR2CXLL413、SSQ5CXLL413 Ve-4.2 100km STM-4双纤双向光接口
SSR1CXLL412、SSR2CXLL412、SSQ5CXLL412 L-4.2 80km STM-4双纤双向光接口
SSR1CXLL411、SSR2CXLL411、SSQ5CXLL411 L-4.1 40km STM-4双纤双向光接口
SSR1CXLL410、SSR2CXLL410、SSQ5CXLL410 S-4.1 15km STM-4双纤双向光接口
SSR1CXLL114、SSR2CXLL114、SSQ5CXLL114 I-1 2km STM-1双纤双向光接口
SSR1CXLL113、SSR2CXLL113、SSQ5CXLL113 Ve-1.2 100km STM-1双纤双向光接口
SSR1CXLL112、SSR2CXLL112、SSQ5CXLL112 L-1.2 80km STM-1双纤双向光接口
SSR1CXLL111、SSR2CXLL111、SSQ5CXLL111 L-1.1 40km STM-1双纤双向光接口
SSR1CXLL110、SSR2CXLL110、SSQ5CXLL110 S-1.1 15km STM-1双纤双向光接口
SSQ5CXLL1605 I-16 2km STM-16双纤双向光接口
SSQ5CXLL1606 S-16.1 15km STM-16双纤双向光接口
SSQ5CXLL1607 L-16.1 40km STM-16双纤双向光接口
SSQ5CXLL1608 L-16.2 80km STM-16双纤双向光接口
SSQ5CXLL415 S-4.1 15km STM-4双纤双向光接口
SSQ5CXLL416 L-4.1 40km STM-4双纤双向光接口
SSQ5CXLL417 L-4.2 80km STM-4双纤双向光接口
SSQ5CXLL418 Ve-4.2 100km STM-4双纤双向光接口
SSQ5CXLL419 I-4 2km STM-4双纤双向光接口
SSQ5CXLL115 S-1.1 15km STM-1双纤双向光接口
SSQ5CXLL116 L-1.1 40km STM-1双纤双向光接口
SSQ5CXLL117 L-1.2 80km STM-1双纤双向光接口

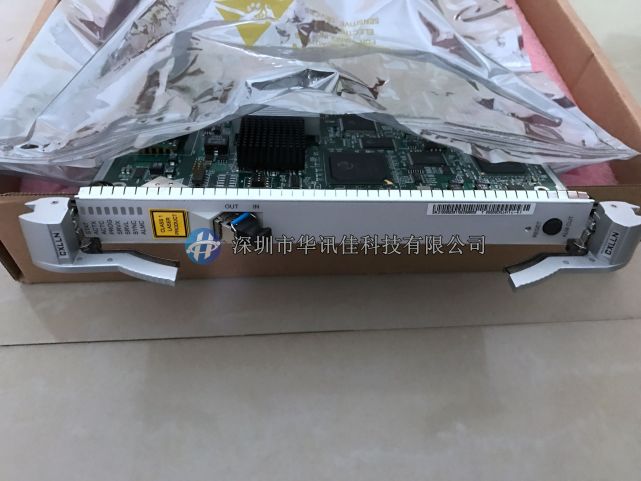

华为CXLLN STM-1/STM-4/STM-16光板
可插放槽位
CXLLN单板需要按要求插放在华为OSN1500子架的相应槽位上，否则单板无法正常工作。
CXLLN单板可以插在OSN1500子架的slot 4、slot 5。默认slot 4为主板槽位，slot 5为备板槽位。
华为CXLLN单板的机械指标如下：
单板尺寸：25.4mm（宽）×235.2mm（深）×261.4mm（高）
OSN2500 SSR1CXLLN重量：1.0kg
OSN2500 SSQ5CXLLN重量：1.0kg
OSN1500 SSR1CXLLN单板在常温（25°C）条件下的***大功耗为48W。
OSN1500 SSR2CXLLN单板在常温（25°C）条件下的***大功耗为28W。
OSN1500 SSQ5CXLLN单板在常温（25°C）条件下的***大功耗为32W。
