中兴9806H（ZXDSL 9806H）是一款提供xDSL+VOIP用户线路的调制解调、多种宽带业务综合接入等功能的小容量的一体化设备。中兴9806H可以在一对普通的电话双绞线上双向传输高速数字信号，极大地提高PSTN网的线路利用率，支持EPON上行。中兴9806H可以满配4块用户板，可任意混插24/32ADSL2+单板，24/48/64POTS单板，16/24VDSL2单板，16FE单板24SHDSL单板，4E1单板，8路ISDN单板；中兴9806H最大支持128线ADSL2+；96线VDSL2；64线FE；256线POTS；96线SHDSL。中兴9806H插箱为2U（1U=44.45 mm）高的19英寸标准插箱，外形尺寸：88.1 mm×482.6 mm×240 mm（高×宽×深），适合ONU节点、园区、企业等小容量接入的应用。
中兴9806H
中兴9806H是为FTTx应用场景量身定制的、小容量的全业务接入平台，非常适合FTTB/C小容量应用场景，可作为FTTxMDU或小型DSLAM应用。支持ADSL2+、VDSL2、POTS、LAN、SHDSL、ISDN等多种宽带接入；支持GE/FE、EPON /GPON、10G-EPON等上联，支持点到点（P2P）和点到多点（P2MP）应用，支持星型、链型、环形等组网，适应复杂组网环境；尺寸小、分量轻，方便与综合信息箱、室外柜配套安装，确保运营商快速、灵活、经济的网络部署。
中兴9806H设备提供2个100 M光/电接口或1000 M光接口作为上联口，最多支持96路ADSL/ADSL2+用户接入。
ZXDSL 9806H提供以下接口：
管理口：1个网口（MGT），1个串口（CONSOLE）
上联/级联口：2个，GE光口或FE光口/电口
ADSL用户接口：24路用户
ZXDSL 9806H供电要求如下：
直流：-48 V（-72 V~-36 V）
交流：110 V/220 V（85 V~264 V）
ZXDSL 9806H
功能模块
ZXDSL 9806H主要分为主控模块/以太网业务处理模块、用户接入模块、风扇监控模块、电源模块。各模块通过背板与主控模块通讯。
业务子系统保存系统的配置数据，包括全局数据和单板数据。
承载子系统实现交换功能，提供各模块的标准访问接口。
支撑子系统是在BSP、驱动程序和实时操作系统Vxworks的基础上，为上层应用程序提供统一的平台，实现进程管理、板间通讯、版本加载等功能。
硬件结构

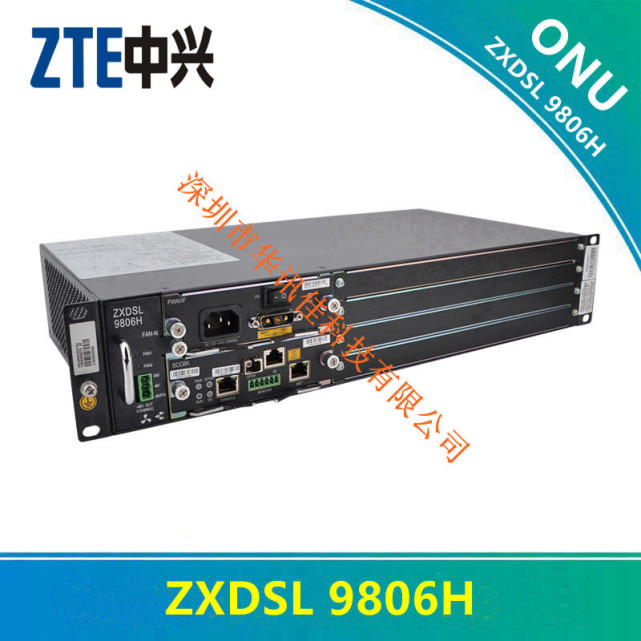

ZXDSL 9806H（V1.0）插箱由单板、背板和风扇盒组成。
单板包括主控板、用户板、电源板。
ZXDSL 9806H（V1.0）插箱为2 U（1 U=44.45 mm）高的19英寸标准插箱，外形尺寸：88.1 mm×482.6 mm×240 mm（高×宽×深）。
满配置为：1背板＋1电源板＋1主控板＋4用户板。
最小配置为：1背板＋1电源板＋1主控板＋1用户板。
功耗
直流供电满配置功耗：153 W
交流供电满配置功耗：161 W
宽带业务综合接入设备
SCCH核心交换板主要完成如下功能：
完成4×24路ADSL/ADSL2+线路的汇聚，ADSL/ADSL2+线路到IP上联线路的ATM信元的汇聚、协议处理和转发。
提供对各路套片的控制和管理。
同时提供2种接口：本地控制台接口和带外网管接口。
根据上联接口类型的不同，SCCH板可以分为4种：
SCCHA，提供2个10 M/100 M以太网电接口
SCCHB，提供1个10 M/100 M以太网电接口和1个100 M以太网光接口
