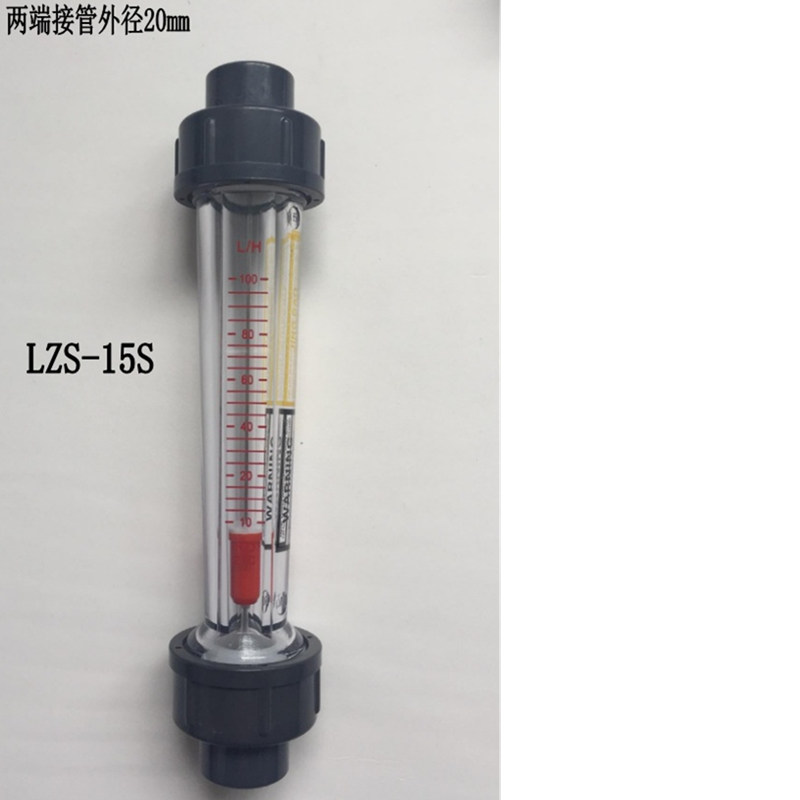

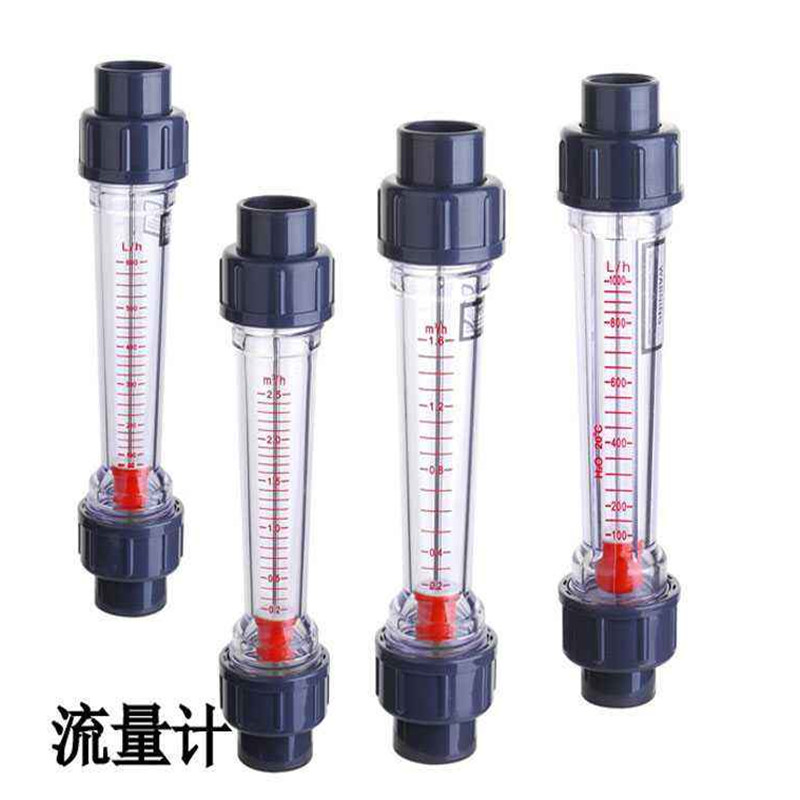

LZS塑料转子流量计
产品简介：LZS塑料转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
连接方式可分为：插接、焊接、螺纹和法兰连接四种。
零件名称及材料
|
序号 |
名称 |
材料 |
|
1 |
接管 |
UPVC |
|
2 |
螺帽 |
UPVC |
|
3 |
“O”型密封圈 |
丁晴橡胶NBR |
|
4 |
下止档 |
UPVC |
|
5 |
浮子 |
ABS包衬 |
|
6 |
锥管 |
AS |
|
7 |
上止档 |
UPVC |
|
8 |
导杆 |
304/316 |
安装尺寸
|
通径（mm） |
长管尺寸 |
短管尺寸 |
法兰连接尺寸（PN1.0注塑法兰） |
|||||||
|
L |
d |
L |
d |
L |
D |
d×n |
||||
|
|
沉插 |
螺纹 |
沉插 |
螺纹 |
长管 |
短管 |
|
|
||
|
15 |
280 |
φ20 |
G1/2’’ |
200 |
φ20 |
G1/2’’ |
320 |
240 |
65 |
14×4 |
|
25 |
380 |
φ32 |
G3/4’’ |
226 |
φ32 |
G3/4’’ |
432 |
278 |
85 |
14×4 |
|
32 |
— |
— |
— |
288 |
φ40 |
G1’’ |
— |
351 |
100 |
18×4 |
|
40 |
417 |
φ50 |
G11/4’’ |
— |
— |
— |
489 |
— |
110 |
18×4 |
|
50 |
435 |
φ63 |
G11/2’’ |
341 |
φ63 |
G11/2’’ |
519 |
435 |
125 |
18×4 |
|
65 |
— |
— |
— |
430 |
φ75 |
G2’’ |
— |
522 |
145 |
18×4 |
|
80 |
— |
— |
— |
— |
— |
— |
540 |
160 |
18×8 |
|
|
100 |
— |
— |
— |
— |
— |
— |
555 |
180 |
18×8 |
|
|
125 |
— |
— |
— |
— |
— |
— |
555 |
210 |
18×8 |
|
|
150 |
— |
— |
— |
— |
— |
— |
555 |
240 |
22×8 |
|
