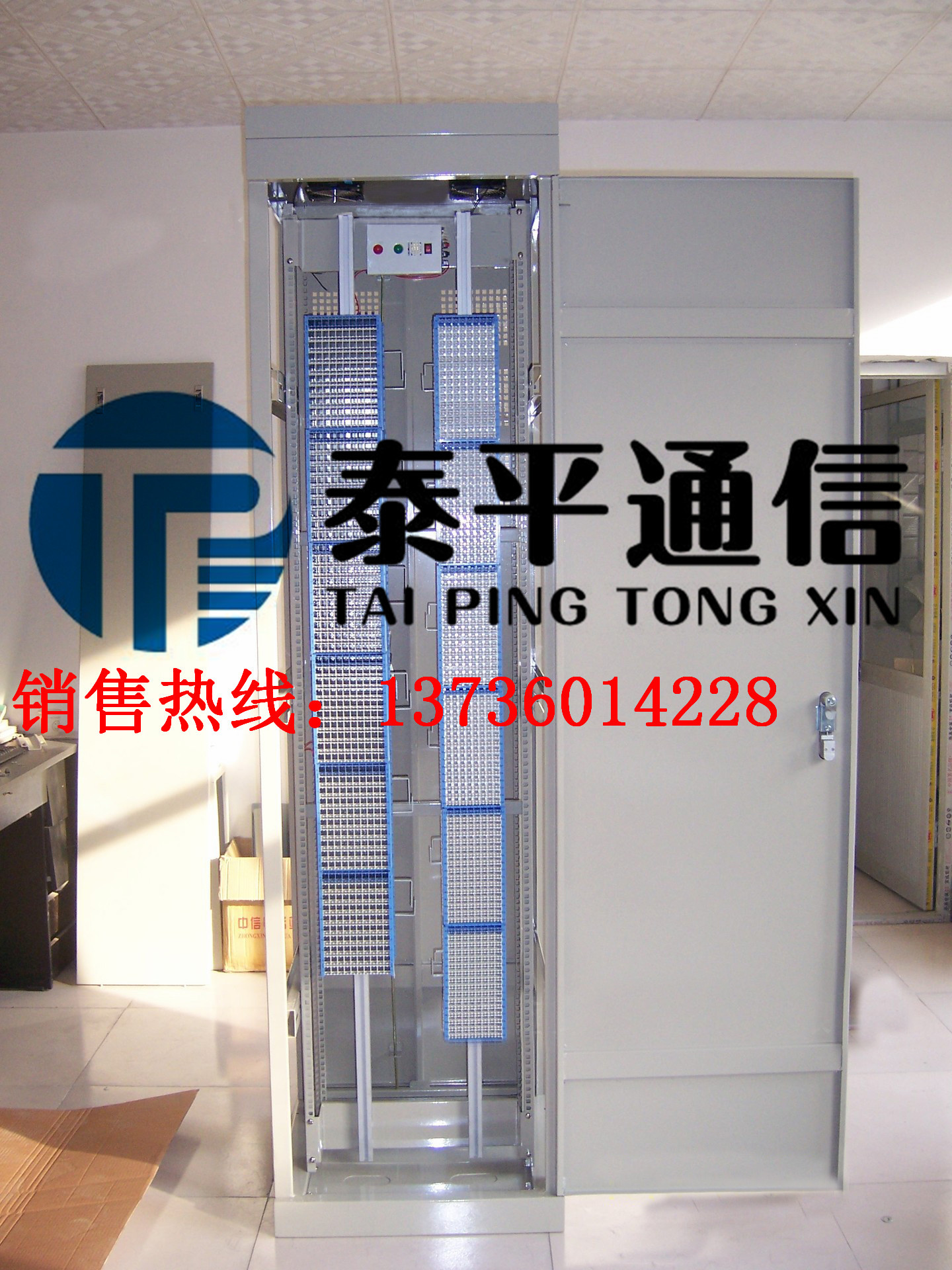

POSTEL JPX01 型卡接式总配线架
本产品具有电缆接续和过流过压防护的功能，可以避免因大电流的侵入对外线电缆、机房设备及人员所造成的损害。由于接续模块采用高密度设计, 模块的高度和宽度有所减少, 从而使得整机的高度和重量明显降低，列间距加大, 这就方便了架间操作，同时机房的空间利用率也得到提高。
开放机架正面 开放机架背面
POSTEL JPX01 型总配线架从列告警盘、接线排，到底部护栏都提供了易于更换、清洁的列号、块号示名。总配线架由机架、保安接线排、测试接线排、保安器、总告警盘、列告警组件和附件等构成。
标准备附件表
|
代号 |
名称 |
备注 |
|
NJA3.695.092 |
测试赛绳（横列） |
在测试排上分开测试内、外线 |
|
NJA3.695.093 |
测试赛绳（直列） |
在保安排上分开测试内、外线 |
|
NJA3.695.094 |
测试赛绳（跳接） |
临时将外线跳接对另一对内线上 |
|
NJA4.695.014 |
XQ401 Ⅱ D-KJ型卡接工具 |
|
产品配置表
|
外线 容量 |
每直列最大 容量 |
最大横列层数 |
每横列标准 容量 |
每横列最大容量 |
架体尺寸 |
横列 总容量 |
扶梯（选购） |
||
|
高 |
宽 |
深 |
|||||||
|
4000L |
8块*100L |
6 |
5块*128L |
6块*128L |
2000 |
1250 |
1050 |
4608L |
XQ901F或三阶梯 |
|
5000L |
10块*100L |
7 |
2200 |
1250 |
1050 |
5376L |
XQ901F或三阶梯 |
||
|
6000L |
12块*100L |
9 |
2600 |
1250 |
1050 |
6912L |
XQ901F或三阶梯 |
||
