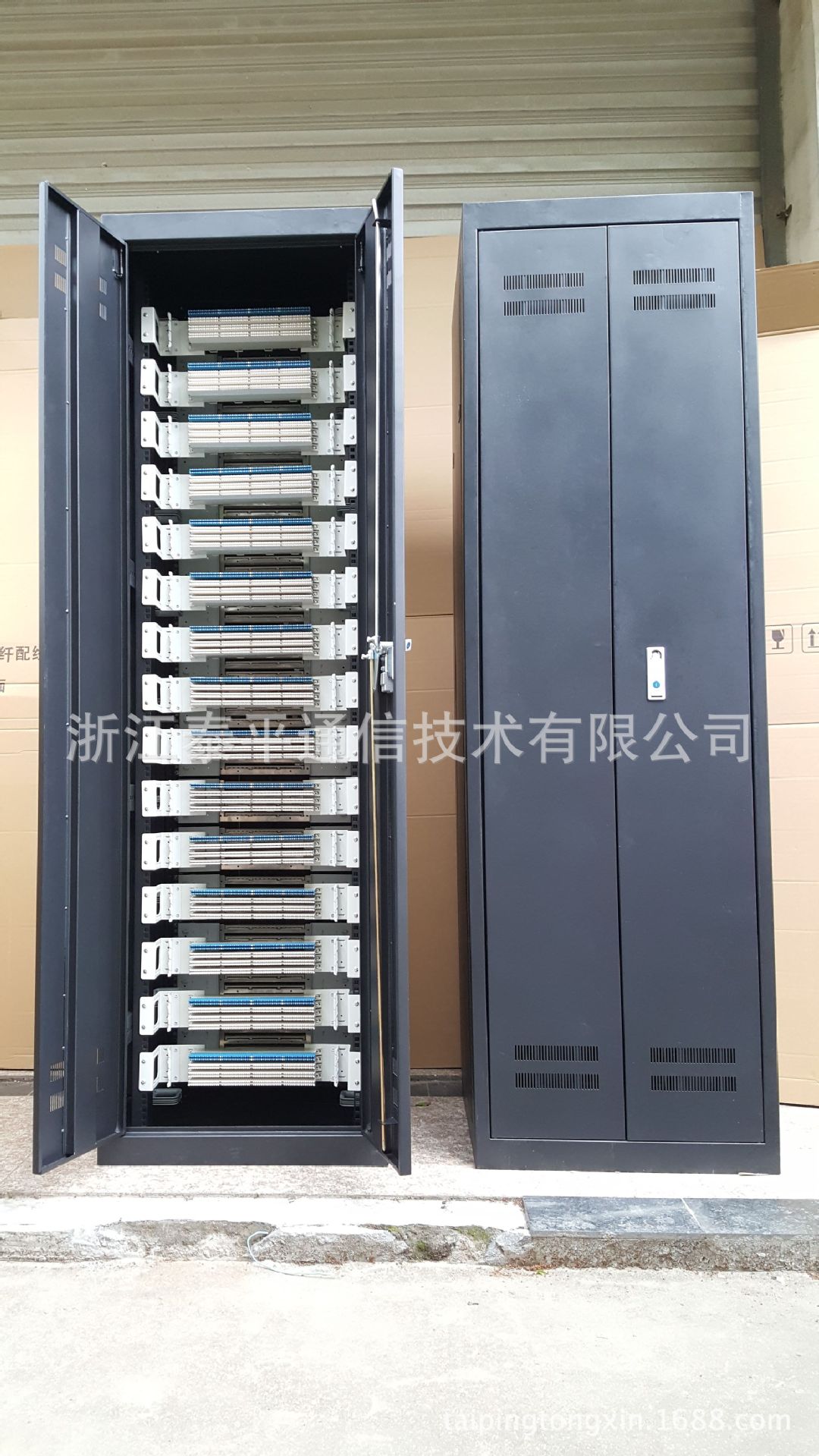

JPX284型卡接式总配线柜(架)


JPX284型卡接式总配线柜适合于接入网使用。总配线柜采用整体焊接式机柜,外线部分装有FA8-149型保安接线排、FA9-201型保安器及告警系统;内线部分装有STO-151型测试接线排。

主要特点:
●机柜采用整体焊接结构;
●模块采用高强度塑料,抗老化;
●保安接线排与测试接线排可由用户随意安装。

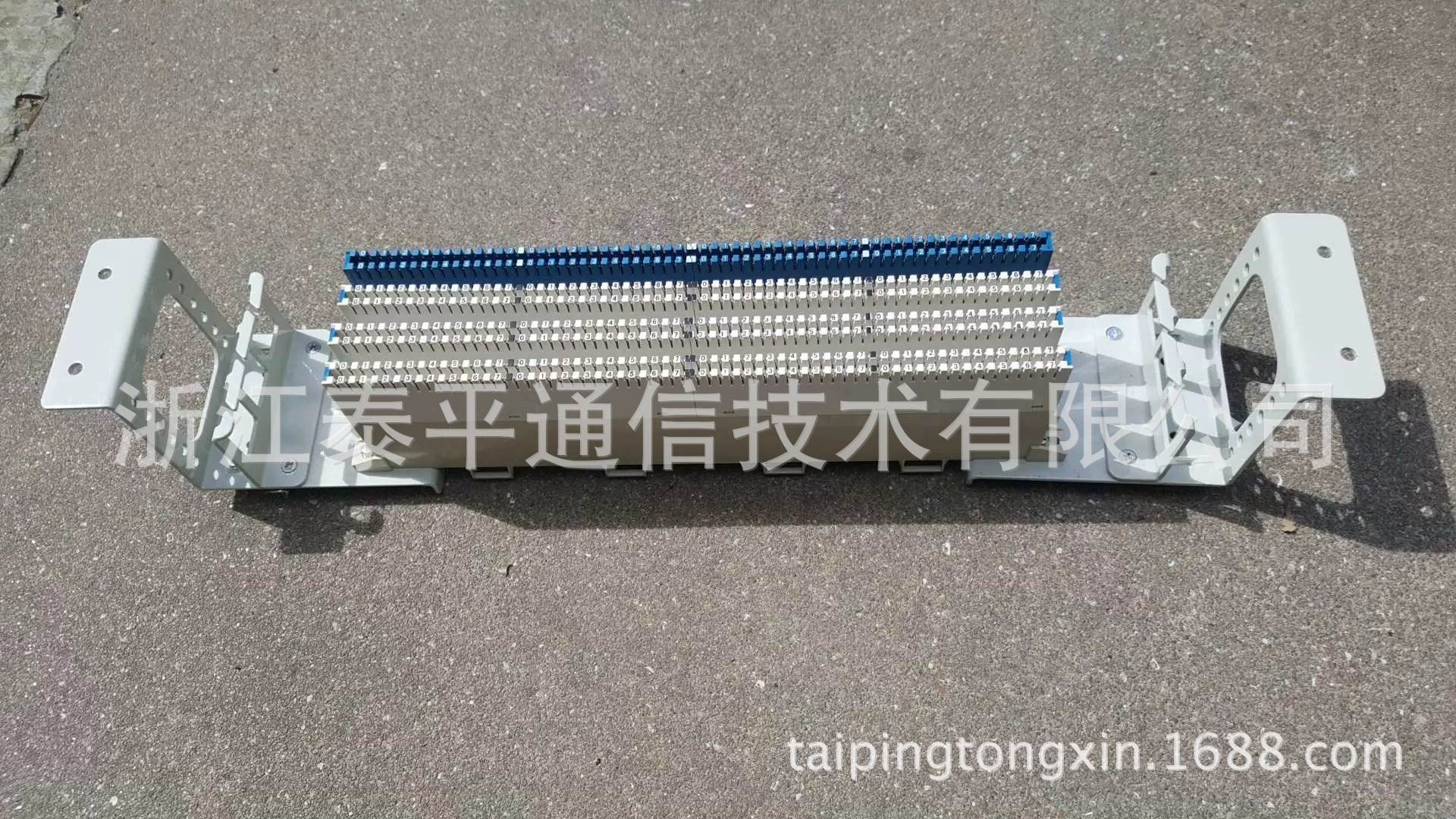

STO-151型测试接线排

●测试接线排由四个***的测试模块组成,每个测试模块为32回线,上排为跳线端子,下排为内线端子。插入隔断插塞可将内外线断开,利用测试塞绳可分开测试外线和局内线;
●测试模块的外形尺寸:高×宽×深=10mm×280mm×70mm

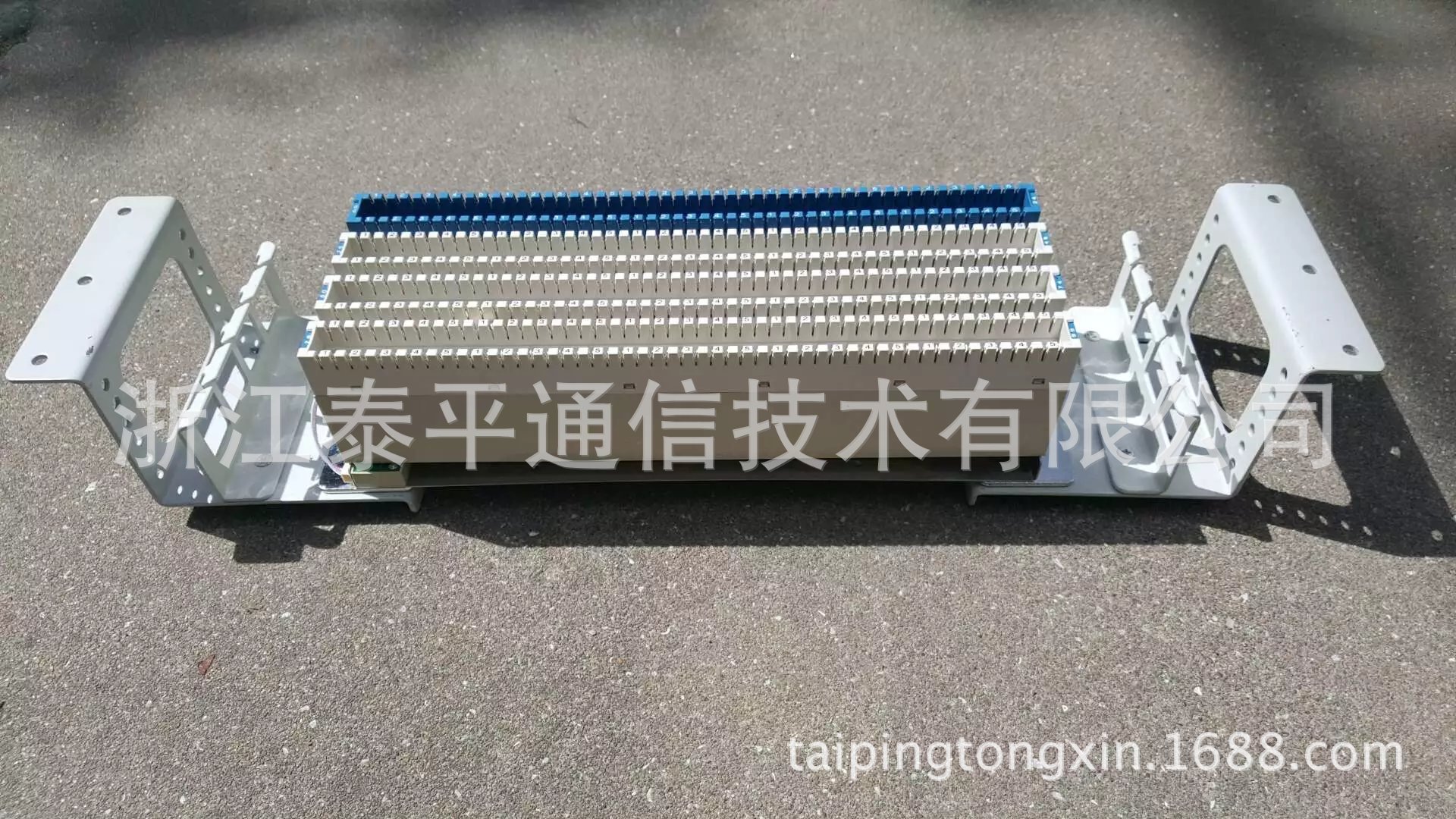

FA8-149型保安接线排
●保安接线排由四个保安模块组成,保安接线排的左边后部为排告警;
●每个保安模块为25回线,其上排为跳线端子,下排为外线端子,中间为供安装保安单元的空间;
●外形尺寸:长×宽×高=104mm×280mm×70mm

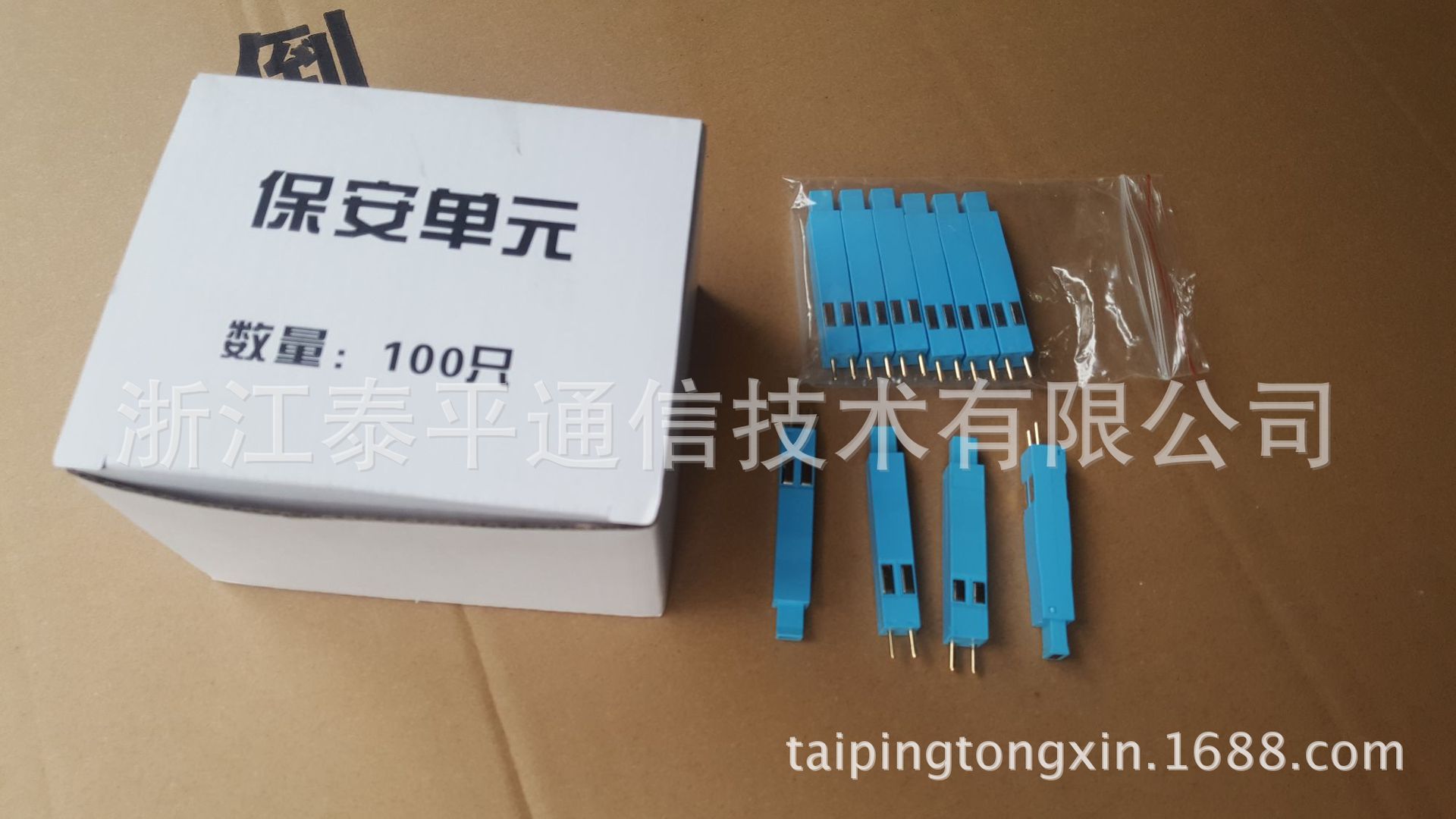

FA9-201ⅠD型保安单元
● FA9-201ⅠD型保安单元用于FA8-149型保安接线排中,防止过电压过电流对机房设备及人身安全造成的危害。
|
分类 |
防护原件 |
|
FA9-201ID |
高分子PTC+半导体放电管 |
产品规格
|
外线容量 |
内线容量 |
外形尺寸mm (高*宽*深) |
||
|
高 |
宽 |
深 |
||
|
2400L |
2048L |
2200 |
600 |
600 |
|
2000L |
1792L |
2000 |
600 |
600 |
