FORBO SIEGLING(福尔波西格林)***率同步齿形带
交货时间
所有标准类型可在短时间内现货供应
服务
我们不仅提供同步带产品,同时在设计阶段提供有效的***建议,并可在短时间内根据要求提供标准设备。
质量和价格
福尔波西格林(Forbo Siegling)致力于以合理的价格提供出色的产品质量,这意味着您会获得***高的性价比。请让我们为您报价!
后加工
西格林保齿固(Siegling Proposition)同步齿形带的供货方式包括开口带和熔接环带。还可以根据匹配的标准齿形带轮的宽度,提供相应宽度的皮带。
T 节距

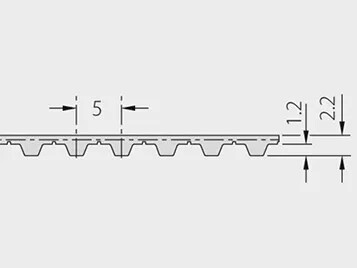

T5
宽度 [mm] | 宽度公差 [mm] | 重量(约) [kg/m2] | z(min)***少齿数 | d(min)约. [mm] | d(min)皮带反面张力轮的直径,约 | 开口皮带F许用拉力 [N] | 熔接环带 F许用拉力 [N] | 真正无接口环带* F许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
6 | /- 0.5 | 0.015 | 0.012 | 10 | 16 | 30 | 25 | 180 | 230 | 90 | 110 | 180 |
8 | /- 0.5 | 0.019 | 0.016 | 10 | 16 | 30 | 25 | 230 | 320 | 120 | 160 | 240 |
10 | /- 0.5 | 0.024 | 0.020 | 10 | 16 | 30 | 25 | 310 | 430 | 150 | 210 | 310 |
12 | /- 0.5 | 0.029 | 0.024 | 10 | 16 | 30 | 25 | 370 | 480 | 180 | 240 | 360 |
16 | /- 0.5 | 0.038 | 0.032 | 10 | 16 | 30 | 25 | 460 | 610 | 230 | 300 | 490 |
20 | /- 0.5 | 0.048 | 0.040 | 10 | 16 | 30 | 25 | 660 | 800 | 300 | 400 | 620 |
25 | /- 0.5 | 0.060 | 0.050 | 10 | 16 | 30 | 25 | 830 | 980 | 410 | 490 | 800 |
32 | /- 0.5 | 0.077 | 0.064 | 10 | 16 | 30 | 25 | 930 | 1200 | 460 | 600 | 1010 |
50 | /- 0.5 | 0.120 | 0.100 | 10 | 16 | 30 | 25 | 1660 | 1800 | 830 | 900 | 1610 |
75 | /- 0.75 | 0.180 | 0.150 | 10 | 16 | 30 | 25 | 2490 | 2800 | 1230 | 1470 | 2410 |
100 | /- 0.75 | 0.240 | 0.200 | 10 | 16 | 30 | 25 | 3320 | 3700 | 1660 | 1800 | 3220 |
T5L
宽度 [mm] | 宽度公差 [mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约 [mm] | d(min) 皮带反面张力轮的直径,约 [mm] | 开口皮带F 许用拉力 [N] | 熔接环带 F许用拉力[N] | 真正无接口环带* F 许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
10 | /- 0.5 | 0.028 | 12 | 19 | 50 | 720 | ||||||
12 | /- 0.5 | 0.034 | 12 | 19 | 50 | 880 | ||||||
16 | /- 0.5 | 0.045 | 12 | 19 | 50 | 1200 | ||||||
20 | /- 0.5 | 0.056 | 12 | 19 | 50 | 1500 | ||||||
25 | /- 0.5 | 0.070 | 12 | 19 | 50 | 1920 | ||||||
32 | /- 0.5 | 0.090 | 12 | 19 | 50 | 2480 | ||||||
50 | /- 0.5 | 0.140 | 12 | 19 | 50 | 3920 | ||||||
75 | /- 0.5 | 0.210 | 12 | 19 | 50 | 5840 | ||||||
100 | /- 0.5 | 0.280 | 12 | 19 | 50 | 7840 |

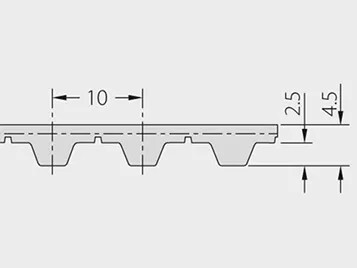

T10
宽度 [mm] | 宽度公差 [mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约[mm] | d(min)皮带反面张力轮的直径,约 [mm] | 开口皮带F许用拉力 [N] | 熔接环带 F许用拉力 [N] | 真正无接口环带* F许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
10 | /- 0.5 | 0.048 | 0.040 | 12 | 38 | 60 | 50 | 880 | 700 | 440 | 350 | 700 |
12 | /- 0.5 | 0.058 | 0.048 | 12 | 38 | 60 | 50 | 1050 | 850 | 530 | 420 | 900 |
16 | /- 0.5 | 0.077 | 0.064 | 12 | 38 | 60 | 50 | 1300 | 1000 | 650 | 500 | 1200 |
20 | /- 0.5 | 0.096 | 0.080 | 12 | 38 | 60 | 50 | 1760 | 1300 | 3200 | 650 | 1500 |
25 | /- 0.5 | 0.120 | 0.100 | 12 | 38 | 60 | 50 | 2200 | 1750 | 1100 | 870 | 2000 |
32 | /- 0.5 | 0.154 | 0.128 | 12 | 38 | 60 | 50 | 2600 | 2350 | 1300 | 1170 | 2500 |
40 | /- 0.5 | 0.192 | 0.160 | 12 | 38 | 60 | 50 | 3520 | 2970 | 1760 | 1480 | 3200 |
50 | /- 0.5 | 0.240 | 0.200 | 12 | 38 | 60 | 50 | 4400 | 3970 | 2200 | 1980 | 4000 |
75 | /- 0.5 | 0.360 | 0.300 | 12 | 38 | 60 | 50 | 6600 | 4900 | 3300 | 2450 | 6000 |
100 | /- 0.5 | 0.480 | 0.400 | 12 | 38 | 60 | 50 | 8800 | 6700 | 4400 | 3350 | 8100 |
T10LE
宽度 [mm] | 宽度公差 [mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约 [mm] | d(min) 皮带反面张力轮的直径,约 [mm] | 开口皮带F 许用拉力 [N] | 熔接环带 F 许用拉力[N] | 真正无接口环带* F许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
16 | /- 0.5 | 0.102 | 12 | 38 | 90 | 2160 | ||||||
25 | /- 0.5 | 0.160 | 12 | 38 | 90 | 3450 | ||||||
32 | /- 0.5 | 0.205 | 12 | 38 | 90 | 4530 | ||||||
50 | /- 0.5 | 0.320 | 12 | 38 | 90 | 7120 | ||||||
75 | /- 0.5 | 0.48 | 12 | 38 | 90 | 10800 | ||||||
100 | /- 0.5 | 0.640 | 12 | 38 | 90 | 14470 |
T10L
宽度 [mm] | 宽度公差[mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约[mm] | d(min) 皮带反面张力轮的直径,约 [mm] | 开口皮带F 许用拉力 [N] | 熔接环带 F 许用拉力[N] | 真正无接口环带* F 许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
16 | /- 0.5 | 0.093 | 15 | 48 | 90 | 2400 | ||||||
20 | /- 0.5 | 0.446 | 15 | 48 | 90 | 2400 | ||||||
25 | /- 0.5 | 0.145 | 15 | 48 | 90 | 3840 | ||||||
50 | /- 0.5 | 0.290 | 15 | 48 | 90 | 7920 | ||||||
75 | /- 0.5 | 0.435 | 15 | 48 | 90 | 12000 | ||||||
100 | /- 0.5 | 0.580 | 15 | 48 | 90 | 16080 |

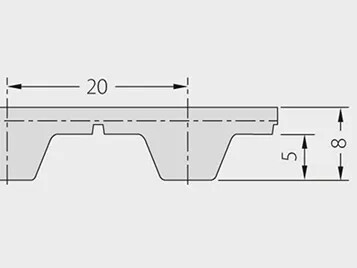

T20
宽度 [mm] | 宽度公差[mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约 [mm] | d(min)皮带反面张力轮的直径,约 [mm] | 开口皮带F 许用拉力 [N] | 熔接环带 F许用拉力 [N] | 真正无接口环带* F许用拉力 [N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
16 | /- 1.0 | 0.123 | 0.100 | 15 | 96 | 90 | 80 | 2160 | 1870 | 1080 | 940 | 2400 |
20 | /- 1.0 | 0.154 | 0.130 | 15 | 96 | 90 | 80 | 2160 | 1870 | 1080 | 940 | 3120 |
25 | /- 1.0 | 0.193 | 0.160 | 15 | 96 | 90 | 80 | 3360 | 2900 | 1680 | 1450 | 3840 |
32 | /- 1.0 | 0.246 | 0.205 | 15 | 96 | 90 | 80 | 4320 | 3750 | 2160 | 1870 | 5040 |
50 | /- 1.0 | 0.385 | 0.320 | 15 | 96 | 90 | 80 | 6720 | 5700 | 3360 | 2850 | 7920 |
75 | /- 1.0 | 0.578 | 0.480 | 15 | 96 | 90 | 80 | 10080 | 8400 | 5040 | 4200 | 12000 |
100 | /- 1.0 | 0.770 | 0.640 | 15 | 96 | 90 | 80 | 13440 | 11000 | 6720 | 5500 | 16080 |
T20E
宽度 [mm] | 宽度公差[mm] | 重量(约) [kg/m2] | z(min)***少齿数 | d(min)约 [mm] | d(min) 皮带反面张力轮的直径,约 [mm] | 开口皮带F 许用拉力 [N] | 熔接环带 F许用拉力[N] | 真正无接口环带* F 许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
16 | /- 1.0 | 0.115 | 12 | 76 | 90 | 2160 | ||||||
20 | /- 1.0 | 0.144 | 12 | 76 | 90 | 2590 | ||||||
25 | /- 1.0 | 0.180 | 12 | 76 | 90 | 3450 | ||||||
32 | /- 1.0 | 0.230 | 12 | 76 | 90 | 4530 | ||||||
50 | /- 1.0 | 0.360 | 12 | 76 | 90 | 7120 | ||||||
75 | /- 1.0 | 0.540 | 12 | 76 | 90 | 10800 | ||||||
100 | /- 1.0 | 0.720 | 12 | 76 | 90 | 14470 |
T20L
宽度 [mm] | 宽度公差[mm] | 重量(约)[kg/m2] | z(min)***少齿数 | d(min)约 [mm] | d(min) 皮带反面张力轮的直径,约 [mm] | 开口皮带F许用拉力 [N] | 熔接环带 F 许用拉力[N] | 真正无接口环带* F 许用拉力[N] | ||||
钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | 凯芙拉 | 钢 | ||||
16 | /- 1.0 | 0.138 | 22 | 140 | 120 | 4400 | ||||||
20 | /- 1.0 | 0.172 | 22 | 140 | 120 | 5500 | ||||||
25 | /- 1.0 | 0.215 | 22 | 140 | 120 | 7150 | ||||||
32 | /- 1.0 | 0.275 | 22 | 140 | 120 | 9350 | ||||||
50 | /- 1.0 | 0.430 | 22 | 140 | 120 | 14850 | ||||||
75 | /- 1.0 | 0.645 | 22 | 140 | 120 | 22000 | ||||||
100 | /- 1.0 | 0.860 | 22 | 140 | 120 | 29700 |
*供货长度从1500mm至24000mm (取决于型号)
可提供更小长度的产品,仅适于标准长度(请垂询)
多数型号都可提供单侧或双侧尼龙包布的产品
如需有关保齿固(Proposition)的更多信息,请参阅
定制产品
所列出的规格主要基于福尔波西格林(Forbo Siegling)的经验。然而,我们的规格和数据并未涵盖所有可能的皮带传动条件。皮带传动系统设计人员负责确保福尔波西格林(Forbo Siegling)皮带适合于给定的系统和应用领域。所提供的数据代表我们的内部经验,并不一定匹配工业用途的产品性能。对于产品的适用性和加工能力,福尔波西格林(Forbo Siegling)不承担任何责任。对于加工结果,以及与使用我们产品有关的损害或间接损害,我们也不承担责任。请注意,所列的极限拉伸强度仅供参考。上面列出的极限拉伸强度值是一个基于平均帘线强度的理论计算值,不代表实际的拉伸测试结果。
