FORBO SIEGLING(福尔波西格林)同步带挡板形状示例
-
CAM 3101
-
CAM 3102
-

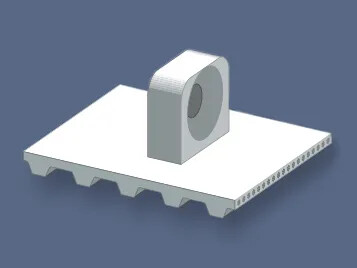

CAM 3001
-
K Profile
-
CAM 3103
-

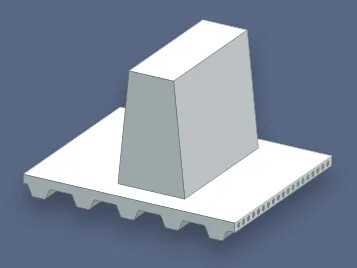

CAM 1010
-
CAM 3003
FORBO SIEGLING(福尔波西格林)同步带任何挡板形状均可定制。
推荐的***大挡板厚度(t)列于挡板焊接表中,主要依据带轮齿数确定。
FORBO SIEGLING(福尔波西格林)同步带挡板焊接表
正对带齿焊接时的***大挡板厚度(以mm为单位)
带轮齿数
类型 | 20 | 25 | 30 | 40 | 50 | 60 | 100 |
T 5 | 5 | 6 | 6 | 8 | 9 | 10 | 12 |
T 10 | 8 | 9 | 10 | 12 | 14 | 15 | 20 |
T 20 | 12 | 13 | 15 | 18 | 20 | 23 | 30 |
AT 5 | 5 | 6 | 6 | 8 | 9 | 10 | 12 |
AT 10 | 8 | 9 | 10 | 12 | 14 | 15 | 20 |
AT 20 | 12 | 13 | 15 | 18 | 20 | 23 | 30 |
XL | 5 | 6 | 6 | 8 | 9 | 10 | 12 |
L | 6 | 7 | 8 | 10 | 12 | 13 | 16 |
H | 8 | 9 | 10 | 12 | 14 | 15 | 20 |
XH | 13 | 14 | 15 | 18 | 20 | 23 | 30 |
HTD 5M | 5 | 6 | 6 | 8 | 9 | 10 | 12 |
HTD 8M | 6 | 8 | 9 | 10 | 12 | 14 | 15 |
HTD 14M | - | 10 | 12 | 13 | 15 | 18 | 20 |
在表中,列出了主要依据带轮齿数的建议***大挡板厚度(t)。
正对齿间空隙焊接时的***大挡板厚度(以mm为单位)
带轮齿数
类型 | 20 | 25 | 30 | 40 | 50 | 60 | 100 |
T 5 | 2 | 2 | 3 | 4 | 6 | 8 | 10 |
T 10 | 3 | 4 | 4 | 6 | 9 | 12 | 20 |
T 20 | 5 | 5 | 6 | 8 | 12 | 20 | 30 |
AT 5 | 2 | 2 | 3 | 4 | 6 | 8 | 10 |
AT 10 | 3 | 4 | 4 | 6 | 9 | 12 | 20 |
AT 20 | 5 | 5 | 6 | 8 | 12 | 20 | 30 |
XL | 2 | 2 | 3 | 4 | 6 | 8 | 10 |
L | 3 | 3 | 4 | 5 | 7 | 10 | 16 |
H | 4 | 5 | 6 | 7 | 9 | 12 | 20 |
XH | 2 | 5 | 6 | 8 | 12 | 20 | 30 |
HTD 5M | 2 | 2 | 3 | 4 | 6 | 8 | 10 |
HTD 8M | 3 | 3 | 4 | 4 | 6 | 9 | 12 |
HTD 14M | - | 5 | 6 | 6 | 7 | 10 | 13 |
在表中,列出了主要依据带轮齿数的建议***大挡板厚度(t)。
