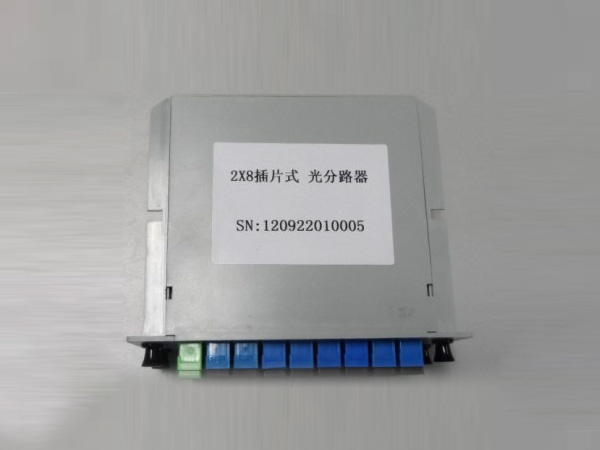

插片式光分路器（PLC）
产品描述
平面光波导分路器是一种基于石英基板的集成波导光功率分配器件。具有结构设计紧凑精巧、工作波长范围宽、高可靠性、 低插入损耗、低偏振相关损耗和分光均匀性好等特点。特别适用于光无源网络（BPON、EPON、GPON等）中局端和终端设备的连接，并实现光信号的分 配。平面光波导分路器有1x4、1x8、1x16、1x32、2x4、2x8、2x16和2x32等标准配置，也可根据客户要求定制1x2、2x2等配置 产品。
产品应用
FTTx
局域网、广域网和城域网
模拟 / 数字无源光网络
有线电视网络
产品性能
1xN系列光分路器光学性能要求
| 产品参数 | 单位 | 1 x 2 | 1 x 4 | 1 x 8 | 1 x 16 | 1 x 32 | 1 x 64 |
| 工作带宽 | nm | 1260 —1610 | |||||
| 插入损耗 | dB | ≤ 4.1 | ≤ 7.4 | ≤ 10.7 | ≤ 13.9 | ≤ 17.2 | ≤ 21.5 |
| 偏振相关损耗 | dB | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.5 |
| 均匀性 | dB | ≤ 0.8 | ≤ 0.8 | ≤ 1.0 | ≤ 1.4 | ≤ 1.6 | ≤ 2.0 |
| 回波损耗 | dB | ≥ 50 | |||||
| 方向性 | dB | ≥ 55 | |||||
2xN系列光分路器光学性能要求
| 产品参数 | 单位 | 2 x 2 | 2 x 4 | 2 x 8 | 2 x 16 | 2 x 32 | 2 x 64 |
| 工作带宽 | nm | 1260 —1610 | |||||
| 插入损耗 | dB | ≤ 4.4 | ≤ 7.6 | ≤ 11.0 | ≤ 14.8 | ≤ 17.9 | ≤ 21.5 |
| 偏振相关损耗 | dB | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | ≤ 0.5 |
| 均匀性 | dB | ≤ 0.8 | ≤ 1.0 | ≤ 1.2 | ≤ 1.5 | ≤ 1.8 | ≤ 2.0 |
| 回波损耗 | dB | ≥ 50 | |||||
| 方向性 | dB | ≥ 55 | |||||
封装尺寸如下表：
|
插片式PLC光分路器封装尺寸 |
||||||
|
类型 |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
封装尺寸(mm) |
130x100x25 |
130x100x25 |
130x100x25 |
130x100x50 |
266×100×50 |
266×100×102 |
|
类型 |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
封装尺寸(mm) (长×宽×高) |
130x100x25 |
130x100x25 |
130x100x25 |
130x100x25 |
266×100×50 |
266×100×50 |
