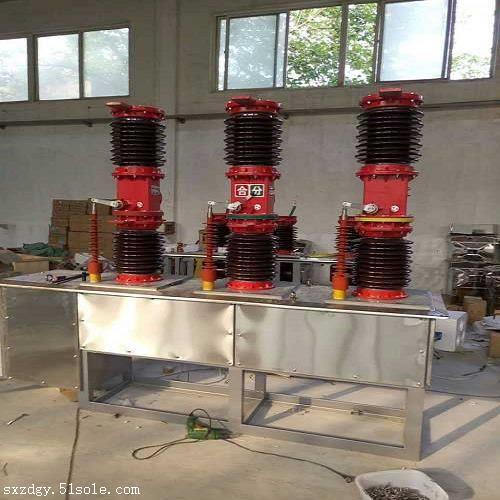

陕西平高智能电气有限公司35KV高压真空断路器新型小型化40.5KV户外柱上35KV-ZW7-40.5高压真空断路器系三相交流50Hz、额定电压40.5kv及以下的户外高压开关设备。可作为分、合负荷电流、过载电流及短路电流之用。
使用环境
1、正常使用条件
a）周围空气温度
高温度 +40℃
低温度 -30℃
b）海拔不超过3000米
c）风压不超过700Pa(相当于风速34m/s)
d）烈度不超过8级
e) 空气污秽程度Ⅲ级
2、特殊工作条件
在特殊工作环境下使用时，我们可以根据特殊工作环境的要求作出相应设计。
产品特点
1、本产品是在我厂原产品基础上的改进型产品，符合、行业的有关标准，并已通过全部型式试验。
2、本产品的设计独特，体积小、重量轻、强度高、外形美观大方。
3、断路器底架采用热镀锌处理，外壳采用不锈钢板、外部元件采用防锈铝加工而成，具有很强的抗腐蚀与化能力。
4、断路器的传动箱为防水型箱体，为了防止内部电气控制元件受潮，传动箱内配有加热装置。
5、真空灭弧室是断路器的主要部件，为了更好地适应户外产品的需要，我们设计了本产品的专用真空灭弧室，它具有性能可靠、使用寿命长、开断能力大等特点。
6、本产品配有LZZBJ4-35电流器，每个互感器多可配四个的线圈，线圈数量、变比、精度可根据用户要求制作，变比根据需要可在100/5～1600/5范围内选取，计量精度可以达到0.2及0.2S级，四个线圈的变比、精度可以不同。
户外柱上35KV-ZW7-40.5高压真空断路器工作原理
1、导电回路原理：
电流通过上出线端子引至真空灭弧室静端和动端，通过软连接及电流互感器从下出线端子引出。
2、动作原理：
断路器对系统的控制是通过“分”、“合”操作来完成的。断路器是由操动机构来操作的，机构和分闸弹簧带动连杆，使绝缘拉杆上下运动，带动拐臂绕轴转动，从而使导杆上下运动，以实现真空灭弧室动、静触头的分、合运动。
六、产品运输、验收及储存
1、断路器在运输过程中，要小心轻放、防震、勿倒置。需要起吊断路器时，必须钩住箱体上的四个吊环，水平起吊，并保证钢丝绳不要碰到绝缘拉杆，以免损坏产品。
2、用户收到断路器后，应进行以下验收工作：
a、拆除包装箱后，应先检查开关的外观，如瓷套是否有裂纹，产品表面是否完好，铭牌数据与订货要求是否相符。
