STT25/40/60/100新款***增压泵 ***增压设备 气体增压设备设备选型
产品名称：氯化钠/氧气/氮气/氢气/***气/二氧化碳/增压/稳压/加压/放大/灌充/回收/试验设备
公司介绍：
济南奥信信息有限公司，***设计生产气体（***、氧气、氮气、氢气、二氧化碳、***气等气体增压泵）/气液增压泵工业气体液体压力检测系统及气体增压稳压设备、水压静压***试验台设备、疲劳脉冲试验台、气瓶钢瓶检测设备，安全阀门校验设备等，由于我们在该领域有著丰富经验，高性能生产设备，优异的检测仪器及试验设备，确保我们有能力提供富有竞争力的服务，所以产品在电子半导体、石油化工、生物医药等领域，受到广泛的肯定与认同。
产品介质：
SHINEEAST气体增压器可以用于压缩下列各种介质：
氮气（N2） 氦气（He） ***呼吸气体（N2、O2） 一氧化二氮（N2O）
二氧化碳（CO2） ***气（Ne） ***气（Ar） 六氟化硫气体（SF6）
***（CO） 氢气（H2） ***（CH4） 乙烯（C2H4）
***（D2） 液化石油***（LPG） 空气
***（CH4）-----常含大部分CO2T和N2
氧气（O2）----一般***高安全工作压力为345bar(5000psi)
试验范围：气压0.1--150MPA 液压：0--480MPA
控制方式：手动/单片机/计算机
增压泵操作维修***手册范例：
***增压泵方案 ***增压机方案 ***增压设备方案
STT25/60***增压泵
规格型号
STT25/60
STT25/60***增压泵技术参数
STT25/60***增压泵的系统原理图：
参数规格：
STT系列气体增压泵
STT系列增压泵为二级增压泵，可以将极低压力的气体增至很高的压力。驱动气体≤8bar，气体输入口的
压力范围为0.5-10bar，可增至80Mpa。整台泵全部采用铝合金及不锈钢制造。
该系列泵的驱动活塞直径为160mm，两端泵头均带有排气冷却。
型号 增压比 ***小气体
入口压力PA 气体
入口压力PA 气体入口压力PB 气体出口
压力计算公式PB= 接口尺寸 流量LN/min
(PL=6bar)
bar psi bar psi bar psi 驱动口 入口 出口
STT25 25:1 0.1 1.45 10 14.5 200 2900 25PL+3.5PA G1/2 ZG1/2 ZG1/4 136(PA=8 bar)
STT40 40:1 0.1 1.45 10 14.5 320 4640 40PL+6PA G1/2 ZG1/2 ZG1/4 124(PA=8bar)
STT10/60 10:1/60:1 0.1 1.45 10 14.5 480 6960 60PL+6PA G1/2 ZG1/4 ZG1/4 84(PA=8bar)
STT25/60 25:1/60:1 10 14.5 25 362.5 480 6960 60L+2.5PA G1/2 ZG1/4 ZG1/4 80(PA=15bar)
STT100 100:1 0.1 1.45 10 14.5 800 11600 100PL+10PA G1/2 ZG1/4 M14×1.5 63(PA=8bar)
PL=驱动气压 PA=输入气压 PB=输出气压
操作说明：
1， 工作环境要求无尘，无腐蚀。
2， 安装
每台增压泵都配置有两个L脚架，说明备注有与安装，空间需要尺寸。
3， 气源要求
4， 气体接入
在标注有IN端口（端口螺纹安装尺寸有标注），接入驱动和与压缩气体，建议配有
置二联体（过滤器+油雾器）过滤器精度要满足我们的气源，油雾器对泵体起到润滑作用（油雾器建议添加VG32的润滑油，其他油会加快密封件的老化）
5， 管路要求
根据泵的输出压力，必须选择能承受泵***大输出压力的管路
6， 启动
a,确保所有的接口都紧固连接而且原件安装到位。
b,调节调压阀，将气压调到对应的压力。如果驱动压力是3bar ，增压输出压力180bar
c,打开进气开关，慢慢调大调压阀直到泵启动（正常情况下泵的启动压力3—7bar）
继续调节观察高压压力表，达到你需要的压力。
常见问题故障分析
序号
故障现象
故障原因分析
解决方法
1
泵不往复动作，消声器不排气或微量排气
1， 换向阀卡住
2， 消声器堵塞
1， 扯下换向阀卡簧，将换向阀阀芯取出，清除污染物，涂适量的润滑油。
2， 取下消声器，清理干净。
2
泵不往复动作，消声器大量排气
换向阀阀芯O型圈磨损严重
取下换向阀卡圈，用新的密封件换掉磨损的密封件，涂适量的润滑脂装好
3
泵动作，氮行程不到位，泵频率异常快或者异常慢
1， 撞针卡住
2， 撞针O型脱落
1， 拧下撞针，用尖嘴钳，将撞针取下，搽拭干净
2， 拧下撞针，将O型圈复位
泵动作正常，不增压，或能增压，增压不到额定压力
1， 单向阀卡住或单向阀内有***
2， 加压活塞密封件磨损严重
1， 检查单向阀，清理污物
2， 排除单向阀卡住后，将加压缸底红色部分
每日一激：
【原文】
1·8 子曰：“君子(1)，不重(2)则不威；学则不固(3)。主忠信(4)。无(5)友不如己者(6)；过(7)则勿惮(8)改。”
【注释】
(1)君子：这个词一直贯穿于本段始终，因此这里应当有一个断句。
(2)重：庄重、自持。
(3)学则不固：有两种解释：一是作坚固解，与上句相连，不庄重就没有威严，所学也不坚固；二是作固陋解，喻人见闻少，学了就可以不固陋。
(4)主忠信：以忠信为主。
(5)无：通毋，“不要”的意思。
(6)不如己：一般解释为不如自己。另一种解释说，“不如己者，不类乎己，所谓‘道不同不相为谋’也。”把“如”解释为“类似”。后一种解释更为符合孔子的原意。
(7)过：过错、过失。
(8)惮：音ｄ&agr***e;ｎ，害怕、畏惧。
【译文】
孔子说：“君子，不庄重就没有威严；学习可以使人不闭塞；要以忠信为主，不要同与自己不同道的人交朋友；有了过错，就不要怕改正。”
【评析】
本章中，孔子提出了君子应当具有的品德，这部分内容主要包括庄重威严、认真学习、慎重***、过而能改等项。作为具有理想人格的君子，从外表上应当给人以庄重大方、威严深沉的形象，使人感到稳重可靠，可以付之重托。他重视学习，不自我封闭，善于结交朋友，而且有错必改。以上所提四条原则是相当重要的。作为具有高尚人格的君子，过则勿惮改就是对待错误和过失的正确态度，可以说，这一思想闪烁着真理光辉，反映出孔子理想中的***品德，对于研究和理解孔子思想有重要意义。

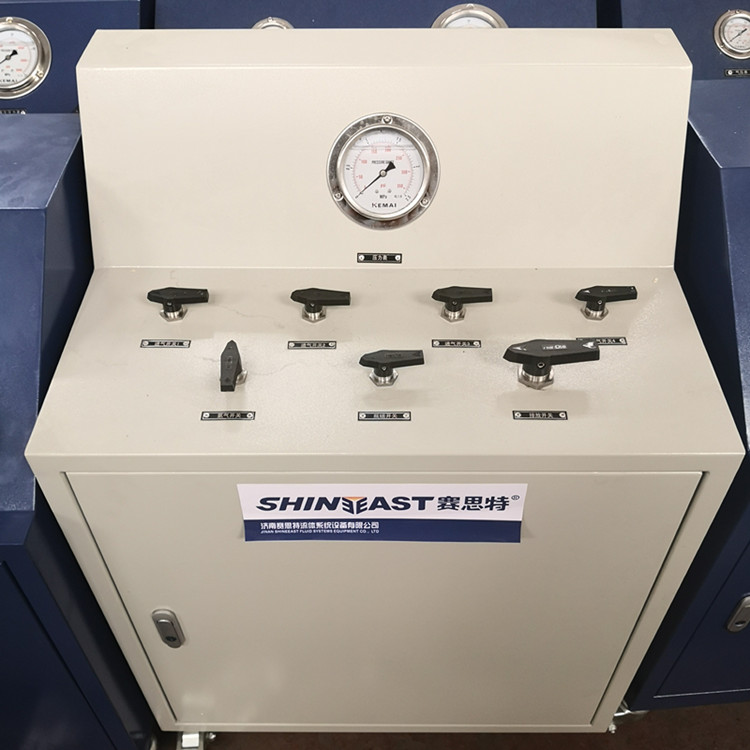

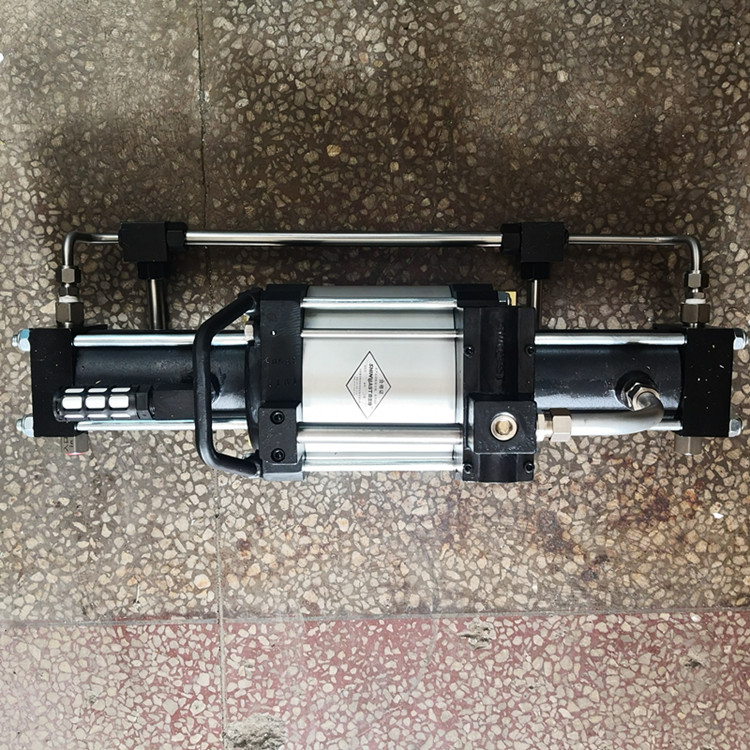

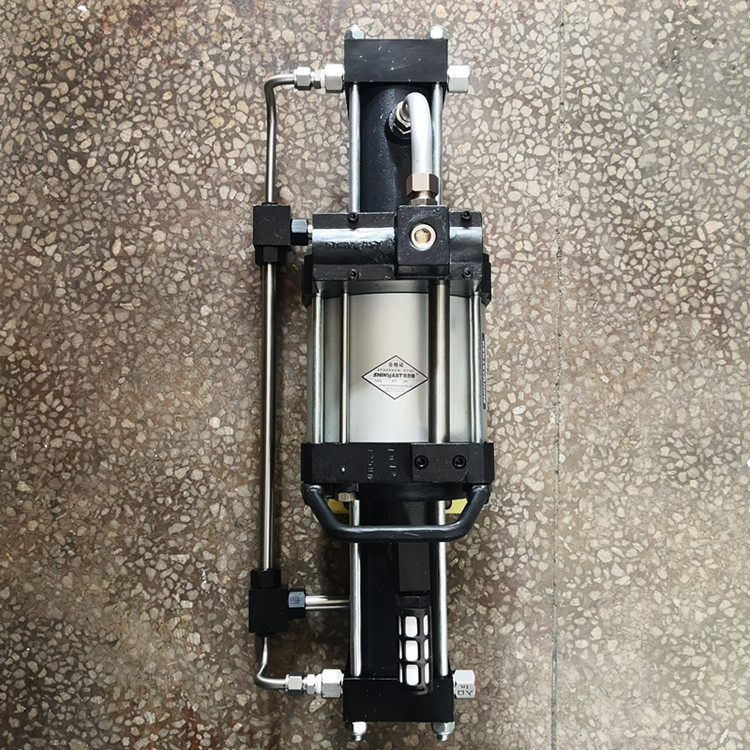

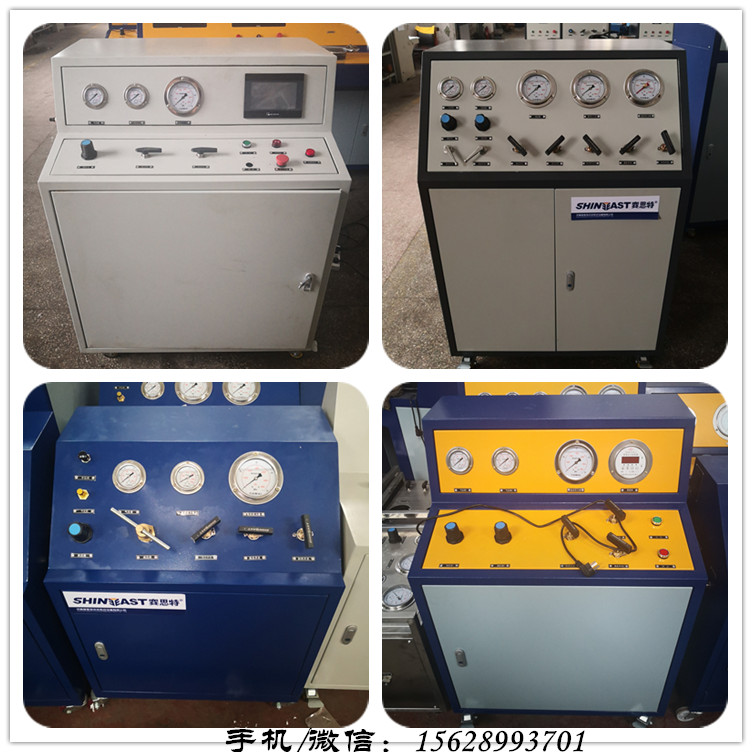

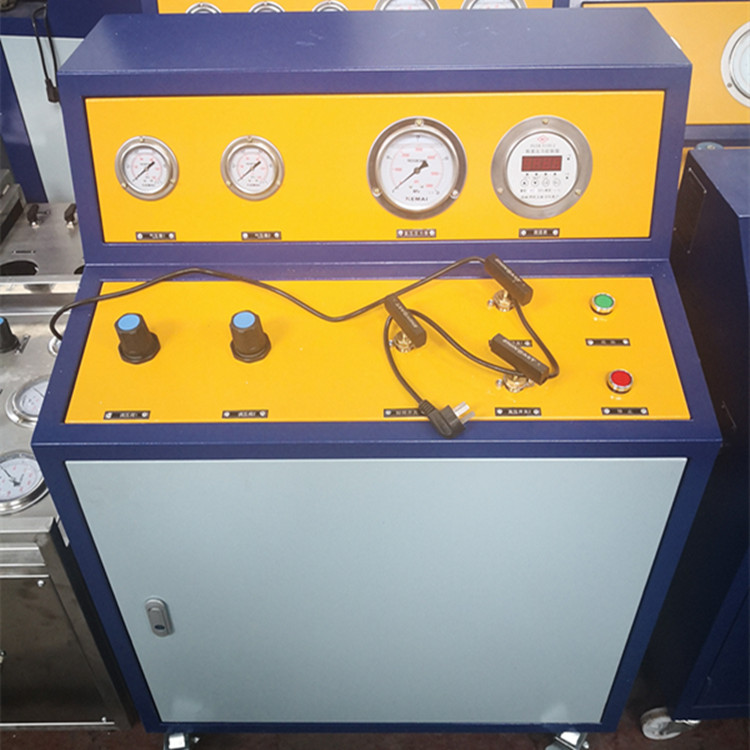

实物图：
