英格索兰UP（15—37kW）系列一体式微油螺杆空压机简介：

英格索兰UP系列产品是多种的设计创新集中于一个高性能且一体化的组合产品中，其中突破性的创新体现在主机这一空压机中关键的零件上。将主机与油气分离系统直接装配在一起，大大提高了整机的性能。这样的结构减少了机组中将近50%的管路连接，使泄露的可能性降至最小。而且节省了不必要的维修费用。另外，此结构减小了空压机内部的压力损失，使系统效率提高。一体化的油过滤、油气分离器及温控阀的结构使系统效率得到进一步提高。这一结构同时消除了泄漏的可能性且简化了维修的步骤。空气压缩机的性能直接影响到压缩空气系统。SSR UP系列同时提供了最高的性能和最优的价值。高效低速电机和主机直接减少了机器的能耗，延长了机器的使用寿命和降低了运行成本。另一显著的能耗节约来自于三重油气分离过程，这一过程不仅使机组的油耗降低＜3ppm，而且减少了加油频率和维修费用。

英格索兰UP（15—37kW）系列一体式微油螺杆空压机创新设计及更佳性能：

√最高的可靠性——A、最大化的正常运行时间：英格索兰对于UP系列机组的运行充满自信，因此，我们将机组的保修时间延长到5年；B、内部管道连接减少了70%：整体化设计，消除了机组内部由于管路的连接而造成的气体泄露和压降，从而大大增加了机组的可靠性。

√最佳的能效——A、您能得到更多的压缩空气：英格索兰以领先的设计理念和杰出的性能，使您的机组以最低的能耗，获得更多的压缩空气。因此，每年将为您节省数千美金的运行成本；B、智能化的控制功能：通过循环启/停空压机，来消除机组处于卸载时所造成的能耗。

√最大的灵活性——A、紧凑的结构设计：紧凑的内部布局设计缩小了机组的占地空间，从而降低了机组的安装成本；B、便于安装在用气点附近：极低的运行噪音，允许机组安装在用气点附近，不仅降低了安装成本，而且确保了一个更好、更安全的工作环境。

√最大化的生产力——A、排气压力稳定：稳定的排气压力，消除了系统过大的压力带而造成的能耗损失，并且延长了用气设备及工具的使用寿命。

√创新的技术——A、高效的整合型压缩模块：机组采用整体化设计，将主机、连接管路以及油气分离系统等设计成一个压缩模块，以提供最好的性能、最高的效率以及最方便的保养。模块化设计降低了机组内部的泄漏和压力损失，提高了机组的运行效率和性能，并使维护保养更为简便。

√双重过滤装置——洁净的压缩空气能提高您的生产力：A、两级过滤具有最好的性能，减少了压力损失并延长了使用寿命；B、固体颗粒物过滤达到1微米；C、油份过滤达到0.1微米；D、使用寿命更长、压降更低；F、更好的压缩空气品质，并延长气动工具和设备的使用寿命。

√节能的冷冻式空气干燥机——干燥的压缩空气能提高您的生产力：A、循环式干燥机——能随空压机自动停机，与传统的连续运行的干燥机相比，更加节能；B、不锈钢蒸发器损耗低，热效率高，维护周期长；C、螺旋型排污阀和高效水汽分离器，可不间断地排除冷凝液；D、减少管路腐蚀，避免引起工具和密封装置的提前磨损。

√巧妙的整和——先进的一体化机组提高了可靠性和运行时间：A、一体化的冷却器使用共用的冷却风扇，确保压缩机运行的全过程冷却；B、设计空间大，便于维护；C、机组的预过滤器，使冷却器寿命更长，压降更小；D、简化的管路——减少了泄漏隐患；E、单点冷凝水排放系统取代了多个排放点——减少了泄漏；F、具有专利的机组冷却风扇隔离设计，降低了噪音。

英格索兰UP（15—37kW）系列一体式微油螺杆空压机供货范围：

√ 风冷型15—30kw的环境温度40℃，37kw的环境温度46℃设计，满足全天候运行的要求；

√ 一体化主机，内置双层圆锥滚柱轴承设计；

√ 380v/3ph/50hz, IEC 标准设计， IP55 TEFC三相感应电机；

√ 内置星三角启动；

√ 继电器控制器；

√ 冷热室隔离设计；

√ 噪音声压为:65 - 69 dBA；

√ 易于维护保养的Poly-V 型皮带驱动装置，可自动调节皮带松紧；

√ 长达3,000小时的Ultra Plus 冷却剂添加周期；

√ 长达9,000小时或2年Ultra Plus 冷却剂更换周期；

√ Intellisys智能控制器或继电器控制；

√ 内置意大利原装进口的高效“节能之星”节能型循环冷冻式干燥机；

   ——采用R134a或R404a环保冷媒；

   ——压力露点符合ISO8573等级6；

   ——30KW的压力露点为7℃,37KW的压力露点为10℃。

√ 230v/1ph/ 50Hz 单一控制电源接口；

√ 不锈钢翅片式换热器；

√ 高效预过滤器：具除尘、除油功能；

  ——空气品质可达到：固体颗粒1um@21℃，含油水量0.5ppm@21℃；

√ 内制式高效气水分离器；

√ 一体化的整合式离心冷却风扇；

√ 单一的带电子排污阀的排污口；

√ NEMA 4 电气；

√ 机组出厂前装有超级冷却剂。

产品的选配项：

√ 高粉尘过滤器；

√ 冷干机旁通；

√ 500L卧式储气罐（仅适合15—22kW）；

√ 750L卧式储气罐（仅适合15—22kW）；

√ 50度高温选项；

√ 继电器控制的远程控制（包括远程起停、综合故障、机器运行和电机加热器信号）；

√ Intellisys智能控制的远程控制（包括远程起停、综合故障、机器运行和电机加热器信号）；

√ 相位保护；

√ 户外选项；

√ 低温选项；

√ EU/ASME标准油分离筒体。

产品包装：工厂标准包装。

质量保证：质保期12个月。

• 微油螺杆空压机



UP系列一体式微油螺杆空压机(4—11)Kw

螺杆空压机UP系列产品介绍：

全新的性能和价值标准

螺杆空压机UP系列设计的具有创新技术、融合整个空运行的可靠性气系统解决方案的UP系列螺旋杆空压机，是最高的生产力为了帮助客户增加更大的利润空间,
螺杆空压机UP系列操作灵活性高效节能.
压缩空气系统解决方案是如何帮助您增加利润的呢？
答案很简单：以最低的运行成本获得最 高的生产率。
欢迎了解螺杆空压机UP系列解决方案，一个全新的性能和价值标准。
螺杆空压机UP系列不仅仅是一个完整合型的压缩空气系统，而且也是一个完整的空气解决方案。是帮助您在今天的商业中获得更大利润的一个可靠的压缩空气动力源

 详细介绍

以最低的成本获得最高的生产率
最大化的正常运行时间
对螺杆空压机UP系列机组的运行充潢自信，因此，我们将螺杆空压机UP系列机组的保修时间延长到5年。

内部管道连接减少7%
螺杆空压机UP系列整体化设计，消除了机组内部由于管咱的连接而造成的气体泄漏和压降，从而大增加了螺杆空压机UP系列机组的可靠性。

最佳的能效您能得到更多的压缩空气
螺杆空压机UP系列以领先的设计理念和杰出的性能，使您的机组以最低的能耗，获得更多的压缩空气。因此，每年将为你节省数千美金的运行成本。

智能化的控制控制功能
螺杆空压机UP系列通过循环启/停空压机，来消除机组处于卸载时所造成的能耗。

最大的灵活性紧凑的结构设计
螺杆空压机UP系列紧凑的内部布局设计缩小了机组的占地空间，从而降低了机组的安装成本。
便于安装在用气点附近
螺杆空压机UP系列极低的运行噪音，允许机组安装在用气点附近，不仅降低了安装成本。而且确保了一个更好、更安全的工作环境。


螺杆空压机UP系列最大化的生产力排气压力稳定
稳定的排气压力，消除了系统过大的压力带而造成的能耗损失，并且延长了用气设备及工具的使用寿命。

螺杆空压机UP系列创新的技术高效的整合型压缩模块
机组采用整体化设计，将螺杆空压机UP系列主机连接管路以及油气分离系统等设计成一个压缩模块，以提供最好的性能、最高的效率以及最方便的维护保养。螺杆空压机UP系列模块化设计降低了机组内部的泄漏和压力损失，搞高了机组的运行效率和性能，并使维护保养更为简便。

例如：油气分离芯的更换，用户只需将其简单地旋下即可。

螺杆空压机UP系列机组的真实优势



低噪音运行                                      Poly-V型皮带传动
安装在高效电机上的离心式                               高效的传动系统，降低了皮带
冷却风扇，确保了机组噪音                               在运行时所承受的张力，并增
低至65分贝。                                           加了机组的排气量。

双重式运行控制                                   先进的冷却系统
机组具有自动起/停运行控                                高效超大的一体化冷却器安装
制和恒速运行控制，使机组                               在机组的顶部，不仅确保了机
具有极大的灵活性。                                     组冷却效果，同时使排风罩安
装变得极为方便。

简易的故障诊断
用户可方便地读取机组的运                                维护方便
行状态、运行时间和故障报                                较大的维护空间，极大地方便
警等信号。这样不仅保证了                                了维护保养。
机组的安全运行，而且大大
降低了因故障停机而带来的生
产损失。

螺杆空压机压缩空气系统整体形式

螺杆空压机UP系列完整的压缩空气系统
整体式压缩空气系统不但减少了您选择压缩空气系统零部件的时间和精力，而且也减少了传统压缩空气系统对空间的要求。
螺杆空压机UP系列的整体式压缩空气系统 ，可为您的企业带来最大的效率、可靠性、灵活性和生产率。

螺杆空压机UP系列的一个革命性的创新
螺杆空压机UP系列空压机、干燥机和过滤器巧妙地集于一个箱体内，还为您：减少了容易出故障的连接管路大大减少小压力损失和压降。
将空压机、干燥机和控制器集于一体，减少了能耗，优化系统，将全部供气系统集为一个低噪音的机组，可安装在任何地方有足够的空间增强冷却效果，并使维护方便。

高效的空压机房

……无需专门的空压机站房                      高效的部件
                                            设计系统时就设定标准

提供了干燥而又清洁的
压缩空气                                    UP系列整合型机组，只选用高品质的部件，从而确保系统效率和
用优质的压缩空气来工作                      最大化的生产力。它像一个高效的空压机房，完全没有传统空机
所有的部件匹配完美，为您的气动工具和系统设     站房复杂的配备和高昂的成本。整合型机组配备了…………
备提供了优质的压缩空气并延长了使用寿命。
高效螺旋杆式空压机
                                                节能的循环式冷冻式干燥机
                                                高效聚凝式过滤器组
                                                高效颗粒过滤器
                                                集成的压缩空气储气罐
                                                集成的空压机和干燥器的控制器
                                                低压降的管路
                                                高效水分分离器
                                                低噪音运行



终生受益

给您带来无尽的益处…                         通过选用高效部件，使整个运行寿命周期中
接插运行简便---减少系统故障第一大诱因         都节能。
不正确的选型和安装。                         优质的压缩空气提高您的生产力一减少水汽
几乎无需安装费用—减少了80%的安装时间、      的腐蚀，延长气动工具和设备的寿命。
材料和费用。                                低噪音运行，使您可安装在用气现场附近。
一体化的机组为您节省了宝贵的空间。            从而省去了漫长的输气管路，减少了昂贵
的压降。



双 重 过 滤 装 置
洁净的压缩空气能提高您的生产力

两级过滤具有了好的性能，减少了压力损失并延长了使用寿命
固体颗粒物过滤达到1微米。
油份过滤达到0.1微米。
使用寿命更长，压降更低。
更好的压缩空气品质，将延长气动工具和设备的使用寿命。

节能的冷冻式空气干
干燥的压缩空气能提高您的生产力

循环式干燥机一能随空压机自动停机，与传统的连续运行的干燥机相比，更加节能。
不锈钢发器损耗低，热效率高，维护周期长。
螺旋型排污阀和高效水气分离器，可不断地排出冷凝液。
减少管路腐蚀，避免经起工具和密封装置的提前磨损。燥机

一体化的压缩空气后处设备 巧妙的整合先进的一体化机组提高可靠性和运行时间

一体化的冷却器使用共用的冷却风扇                   简化的管路一减少了泄漏隐患
确保空压机运行的全过程冷却                         单点冷凝水排放系统取代了多个排放点
设计空间大，便于维护                               一减少了泄漏。
机组的预过滤器，使冷却器寿命更长，                 具有专利的机组冷却风隔离设计，降低
压降更小。                                        了噪音



选择正确的
压缩空气解决方案
从未如此简单…

机组的维护保养

维 护 便 捷
领 先 的 保 修 条 款
设计的螺杆空压机UP系列机组维护非方便可旋转式油滤芯（3000小时更换）和油气分离芯（9000小时更换）如此长的间隔，使维护更简单。并且英格索兰专业的空气解决方案专家，将推荐给您最有效的维护保养计划，为您消除机组运行中产生的一切问题。
5年保修期
所有英格索兰的UP系列机组可以享受1年标准和4年延长的备件保修期。

AirCare延长的保修期

所有机组在标准维护保养期的基础上，还可        面板上的服务监控器
以享受延长的AirCare                           可保持您的机组以
保养条例。具体保养                            最佳状态运行。如
细则请询问当地的英                            选用维护指示器，
格索兰办事处。                                道何时需要服务。

Ultra-Plus 冷 却 剂
所有的UP系列机型在出厂都注满Ultra-Plus高      备件维护保养包，为你
级合成油：                                      带来最大便利
高达9000小时的使用寿命                       的售后服务在业界享有最高的声誉
易于冷凝液分离                               通过简单地定购零件维护保养包，可以使您
生物降解性极佳                               及时地获得所需维护保养的零件。

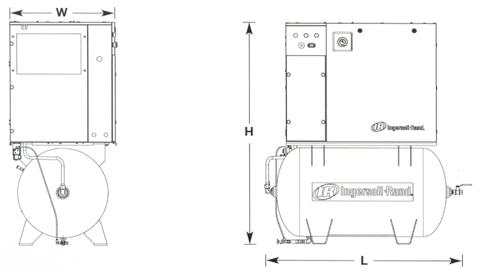

机组型号	电机功率		排气量	压力范围	内置冷干机电压	外形尺寸	重量
Model	HP	KW	m3/min	barg	V / ph / hz	（LxWxH）mm	KG

空压机电源 (380V /50hz /3ph)

UP5-4TAS-8	5.5	4	0.55	4.5—8.0	230v/1ph/50hz
UP5-4TAS-10	5.5	4	0.45	4.5—10.0	230v/1ph/50hz
UP5-5TAS-8	7.5	5.5	0.82	4.5—8.0	230v/1ph/50hz	内置全压启动器	内置全压启动器
UP5-5TAS-10	7.5	5.5	0.74	4.5—10.0	230v/1ph/50hz	底座型	底座型
UP5-5TAS-14	7.5	5.5	0.51	4.5—14.5	230v/1ph/50hz	1042x734x914	330
UP5-7TAS-8	10	7.5	1.08	4.5—8.0	230v/1ph/50hz
UP5-7TAS-10	10	7.5	0.96	4.5—10.0	230v/1ph/50hz
UP5-7TAS-14	10	7.5	0.68	4.5—14.5	230v/1ph/50hz

UP5-11CTAS-8	15	11	1.6	4.5—8.0	230v/1ph/50hz	内置星三角启动器	内置星三角启动器
UP5-11CTAS-10	15	11	1.42	4.5—10.0	230v/1ph/50hz	底座型	底座型
UP5-11CTAS-14	15	11	1.08	4.5—14.5	230v/1ph/50hz	1042x734x914	330

UP5-4TAS-8-272	5.5	4	0.55	4.5—8.0	230v/1ph/50hz
UP5-4TAS-10-272	5.5	4	0.45	4.5—10.0	230v/1ph/50hz
UP5-5TAS-8-272	7.5	5.5	0.82	4.5—8.0	230v/1ph/50hz	内置全压启动器	内置全压启动器
UP5-5TAS-10-272	7.5	5.5	0.74	4.5—10.0	230v/1ph/50hz	带272L储气罐型	带272L储气罐型
UP5-5TAS-14-272	7.5	5.5	0.51	4.5—14.5	230v/1ph/50hz	1311x734x1541	455
UP5-7TAS-8-272	10	7.5	1.08	4.5—8.0	230v/1ph/50hz
UP5-7TAS-10-272	10	7.5	0.96	4.5—10.0	230v/1ph/50hz
UP5-7TAS-14-272	10	7.5	0.68	4.5—14.5	230v/1ph/50hz

UP5-11CTAS-8-272	15	11	1.6	4.5—8.0	230v/1ph/50hz	内置星三角启动器	内置星三角启动器
UP5-11CTAS-10-272	15	11	1.42	4.5—10.0	230v/1ph/50hz	带272L储气罐型	带272L储气罐型
UP5-11CTAS-14-272	15	11	1.08	4.5—14.5	230v/1ph/50hz	1311x734x1541	455

空压机电源 (230或380或460V/60hz /3ph)

UP6-5TAS-125	5.5	4	0.52	4.5—8.6	115v/1ph/60hz
UP6-5TAS-150	5.5	4	0.45	4.5—10.3	115v/1ph/60hz
UP6-7TAS-125	7.5	5.5	0.79	4.5—8.6	115v/1ph/60hz
UP6-7TAS-150	7.5	5.5	0.71	4.5—10.3	115v/1ph/60hz
UP6-7TAS-210	7.5	5.5	0.5	4.5—14.5	115v/1ph/60hz	内置全压启动器	内置全压启动器
UP6-10TAS-125	10	7.5	1.08	4.5—8.6	115v/1ph/60hz	底座型	底座型
UP6-10TAS-150	10	7.5	0.96	4.5—10.3	115v/1ph/60hz	1042x734x914	330
UP6-10TAS-210	10	7.5	0.68	4.5—14.5	115v/1ph/60hz
UP6-15TAS-125	15	11	1.55	4.5—8.6	115v/1ph/60hz
UP6-15TAS-150	15	11	1.42	4.5—10.3	115v/1ph/60hz
UP6-15TAS-210	15	11	1.08	4.5—14.5	115v/1ph/60hz

UP6-5TAS-125-272	5.5	4	0.55	4.5—8.6	115v/1ph/60hz
UP6-5TAS-150-272	5.5	4	0.45	4.5—10.3	115v/1ph/60hz
UP6-7TAS-125-272	7.5	5.5	0.82	4.5—8.6	115v/1ph/60hz
UP6-7TAS-150-272	7.5	5.5	0.74	4.5—10.3	115v/1ph/60hz
UP6-7TAS-210-272	7.5	5.5	0.51	4.5—14.5	115v/1ph/60hz	内置全压启动器	内置全压启动器
UP6-10TAS-125-272	10	7.5	1.08	4.5—8.6	115v/1ph/60hz	带272L储气罐型	带272L储气罐型
UP6-10TAS-150-272	10	7.5	0.96	4.5—10.3	115v/1ph/60hz	1311x734x1541	455
UP6-10TAS-210-272	10	7.5	0.68	4.5—14.5	115v/1ph/60hz
UP6-15TAS-125-272	15	11	1.6	4.5—8.6	115v/1ph/60hz
UP6-15TAS-150-272	15	11	1.42	4.5—10.3	115v/1ph/60hz
UP6-15TAS-210-272	15	11	1.08	4.5—14.5	115v/1ph/60hz

参考环境：1个标准大气压，环境温度20℃。
