净水器水压疲劳性能综合测试台解决方案
净水器水压测试 机净水器疲劳测试机 净水器寿命测试机选型
PLC控制型水压试验机说明（计算机控制）
公司介绍：
济南奥信公司通过与国外制造厂和设计团队的密切合作，公司已经拥有了经验丰富的设计***、成熟的设计理念和技术水平，并且充分利用了本地化组装、生产的优势，在竞争激烈的市场中，相对其他同行业产品，大大降低了公司产品的***终成本。
一、设备参照标准及说明：
济南赛思特流体系统设备有限公司拥有丰富的压力测试经验，在钢管，软管和胶管测试领域提供性能可靠的耐压/***测试设备、泄漏测试设备、压力脉冲测试设备，流体体积检测等。可按GB/T5568、GB7939、ISO6802、ISO6803、ISO8032、GB/T12722、GB16897、GB/T5563、GB/T10544等标准对液压胶管、液压软管总成、汽车制动管、动力总成管及其他耐压部件的进行压力性能测试。
赛思特耐压（***）脉冲疲劳，试验设备是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。我公司生产的***（耐压）脉冲疲劳试验设备包含：软管耐压***试验台、软管压力脉冲试验机、汽车零部件压力试验台，容器***试验台等，该设备符合其它通用和专用的国际国内有关压力元件的试验标准
二、产品特点
它是使用压缩空气为动力源，输出液压与驱动气源压力成比例。手动控制时，通过对驱动气源压力的调整，便能得到相应的液压。当驱动气源压力与液压平衡时，气动增压泵便停止充压，输出液压也就稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别适用于阀门、管道、连接件、压力容器等受压设备的高压、超高压耐压、试压检验及流量容积检测。同时也适合科研、检验部门作检测工具。自动控制时，在压力控制器输入，压力上线数值当达到设定压力，设备自动停止运行，低于设置压力下线时设备自动运行补压。
三、产品用途
用于阀门、管道、锅炉等一切承压容器进***体或液体的耐压试验、试压检测及温度流量容积检测。车转向管、刹车管、空调管、燃油管、冷却水管、散热器、 暖风软管、气压设备、冷凝器、蒸发器、空调滤芯器软管、涡轮增压系统软管、汽车刹车泵、缸体、工程气压软管、航空软管和管汇、硬管、接头、阀门、压力仪表、压力容器、压力变送器等
净水器水压测试台方案 净水器疲劳测试台方案 净水器性能测试台方案
四、型号意***析：
LBS
LBS-------气驱液体增压试验台
GD-------表示气液增压器增压为GD系列
10-------表示增压比为10:1
L--------表示增压介质为水，液压油，乳化液，乳化油等
P--------PLC控制
(PLC控制型水压试验机外形参考)
系统近似原理图
试验台总体构成：试验箱体、核心动力装置（赛思特气液增压器）、PLC（西门子）、触摸屏（西门子）、压力控制器、比例伺服阀（***C）、压力变送器、电磁阀门、电控组件、压力表、手控阀门、水箱、管路接头等。
功能描述
系统核心控制部分选用西门子PLC及***C比例伺服阀控制，核心动力部分采用赛思特增压器，产生输出压力。数据采集选用上海仪川高精密压力变送器配合西门子PLC在线监控压力。用户可在触摸屏设定上下限压力、保压时间，疲劳脉冲压力上下线，疲劳脉冲次数，时间，在线压力显示，脉冲疲劳次数显示，保压时间显示等。到达保压时间、脉冲疲劳次数、被测件***或压力突变系统自动停止运行并报警提示。
系统技术参数及组成
1、工作压力：0-5MPa可任意值调节。
2、试验介质：水或油。（气体介质另详叙）
3、GD10气液增压器：
采用PLC及比例伺服阀控制增压器的往复运动，增压器体驱部分全部采用铝合金制造，增压部分采用全316不锈钢加工，零部件加工后经氧化处理成蓝色，保证了产品的外型美观及***。增压器的***密封件均为进口优质产品，从而保证了增压器的性能，驱动活塞直径为160mm。
4、设备常用技术参数
型号： LBS-GD10-PL
类型： 管件类耐压检测系统
驱动气源： 洁净压缩空气
电源： AC220V
驱动压缩空气压力: 3-8bar(建议驱动气压<10bar)
***大耗气量： 460LN/min（6公斤时）
***大输出压力： 0-50bar。
适用介质： 洁净水
主要功能： 满足净水器0-5Mpa，耐压检测，脉冲疲劳检测，***检测。
输出工位： 耐压试验与脉冲疲劳试验共用三工位，三个工位通过阀门转换可***或同时进行试验。******使用一工位。
输出口连接方式：螺纹连接，螺纹型号可选。
控制方式： PLC控制。
操作方式： 触摸屏手动写入参数。
升压速度： 可调节。
近似操作界面参考：
七、耗气量及配套的空压机
耗气量主要是由增压泵的驱动缸活塞的每分钟的往复次数所决定的，在所供气源压力不便的情况下，泵的往复次数决定于排出气体压力的大或小。随着被试容器内的压力逐渐升高，泵的往复速度也逐渐减慢，直至驱动气气压与排除气体气压成比例平衡后，泵就停止工作，耗气量就等于零。该装置所配气体增压泵GD04的***大耗气量为0.5m3/min, 按照常规管路压力试验的的实际情况，可选大于等于0.7m3/min排量的空压机就可。
八、其他
1、试验台采用箱型整体结构、动力站集成化、无外泄漏，外表美观；
2、试验箱体底座采用高强度槽钢制造，保证箱体完全可承受拆卸试验件的扭矩力。
3、试验台所有管路采用高可靠的密封方式，杜绝跑冒滴漏现象；
4、试验台采用集成化电气控制系统，整齐美观可靠；
5、所有与被测件接触部分及设备如气液增压器，压力传感器，管路阀门，测试箱，等全部为不锈钢材质。
6、安全防护，测试箱外部安装钢化玻璃、***防护丝网，***大限度保证人身安全。
7、增压方式，采用底部增压，测试件安装在测试箱内底部固定连接法兰上，进液口安装在法兰盘底部。通过连接法兰中心孔向被测件注液。
8、排气方式，排气口设置在测试件上部，通过螺纹与高压速插接头与测试件连接进行排气。
赛思特试验台部分典型大客户
***力学研究所
中国石油大学石油工程学院、材料系（北京、华东）
北京石油化工学院
北京航空发射技术研究所
中国石油化工股份有限公司北京化工研究所
中国航天科技集团公司运载火箭技术研究院
中国煤层气体研究中心
中国煤碳科学研究院
***金属研究所
中国石油勘探院
中国农业科学院
清华大学核能与新能源技术研究院
山东大学环境工程系
哈尔滨工业大学试验室，航天学院高速撞击研究中心
湖北大学化学系
以及企业：中国重汽卡车/豪沃客车/特种车；中通客车（聊城、新疆）；宇通客车（兰州、郑州）；东风（十堰）特种商用车/客车；一汽海马汽车；比亚迪股份；福田雷沃重工；上海汽车；沈阳金杯；辽宁黄海汽车；重庆力帆；东南汽车（福建）；山东工程机械……
每日一激：
二十二
樊迟问知，子曰：“务民之义，敬***而远之，可谓知矣。”问仁，曰：“仁者先难而后获，可谓仁矣。”
【注释】
知：音ｚｈ&igr***e;，同“智”。
务：从事、致力于。
义：专用力于人道之所宜。
【译文】
樊迟问孔子怎样才算是智，孔子说：“专心致力于（提倡）老百姓应该遵从的道德，尊敬***但要远离它，就可以说是智了。”樊迟又问怎样才是仁，孔子说：“仁人对难做的事，做在人前面，有收获的结果，他得在人后，这可以说是仁了。”
【评析】
本章提出了“智、“仁”等重大问题。面对现实，以回答现实的社会问题、人生问题为中心，这是孔子思想的一个突出特点。他还提出了“敬***而远之”的主张，否定了宗法传统的神权观念，他不******，自然也不主张以卜筮向***问吉凶。所以，孔子是力求以实事求是的态度否定***作用的。

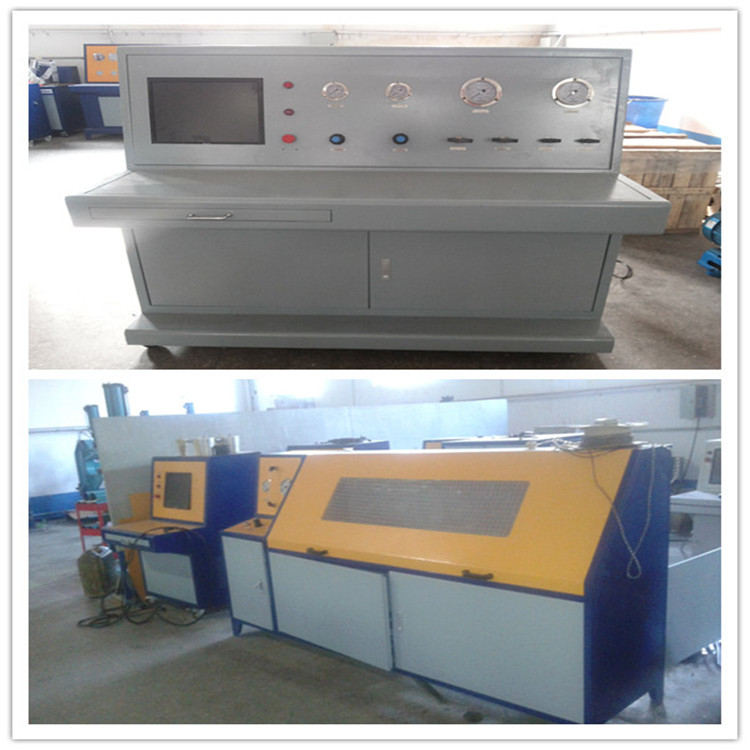

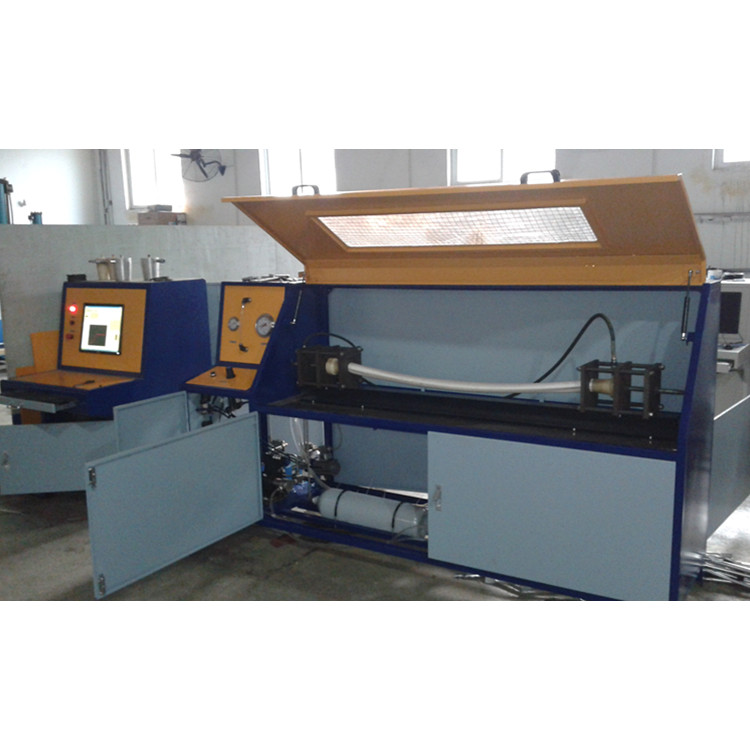

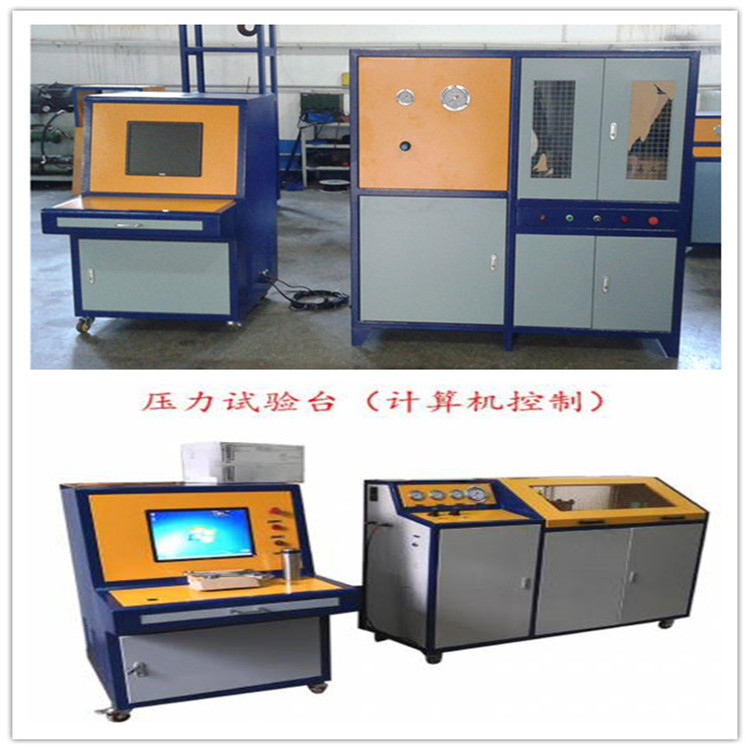

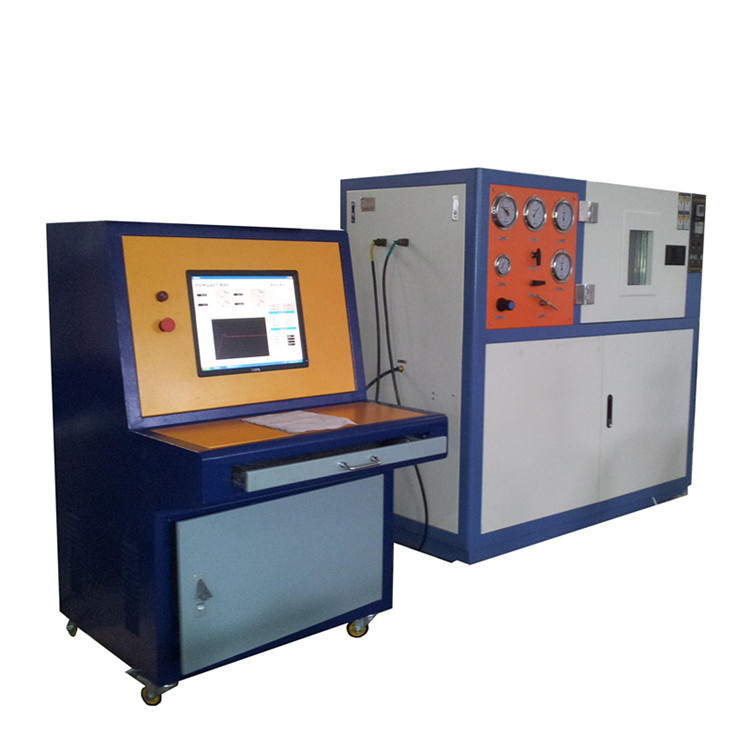

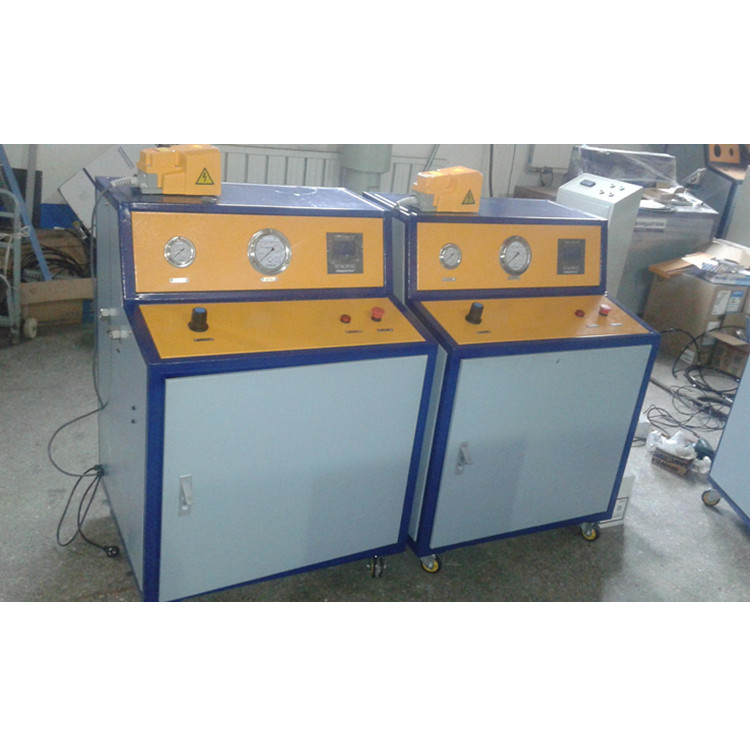

实物图：
