换热器胀管机介绍：

济南奥信公司生产的高压胀管机分为散热器胀管机和换热器胀管机，散热器胀管机用于散热片与散热管的连接。利用高压增压泵给散热管加压，使散热管的外径增大，与散热片产生过盈配合，将散热片与散热管紧密结合起来。代替原来的焊接工艺，大大缩短了时间，提***率。

散热器冷凝器换热器胀管机采用美国***涨接技术，有效提高了以往涨接的效率，不损伤管内壁。胀管机采用气液增压泵的作为压力源，压缩空气为动力源，通过快速夹紧工装对管连接施加一定压力，施加压力采用PLC控制精度高，管路膨胀与外围结合效果好、对工件不产生***。

换热器胀管机应用：

气动液压胀管机现广泛应用于：烟台冰轮集团、山东神华集团、山东72度制冷、宜兴易美制冷、南通星诺、南通宝雪冷冻等等，欢迎来电咨询

系统介绍

气动液压胀管机有气动液压系统、控制系统、胀管腔、胀管杆等部件组成，其具有劳动强度低，生产效率高;胀接质量均匀可靠;胀管介质对接头无污染;胀后管子残余应力低，解决了工期时间长，劳动力成本过高的问题，致使高液压胀管机也在应用中越来越受到这些企业的青睐。

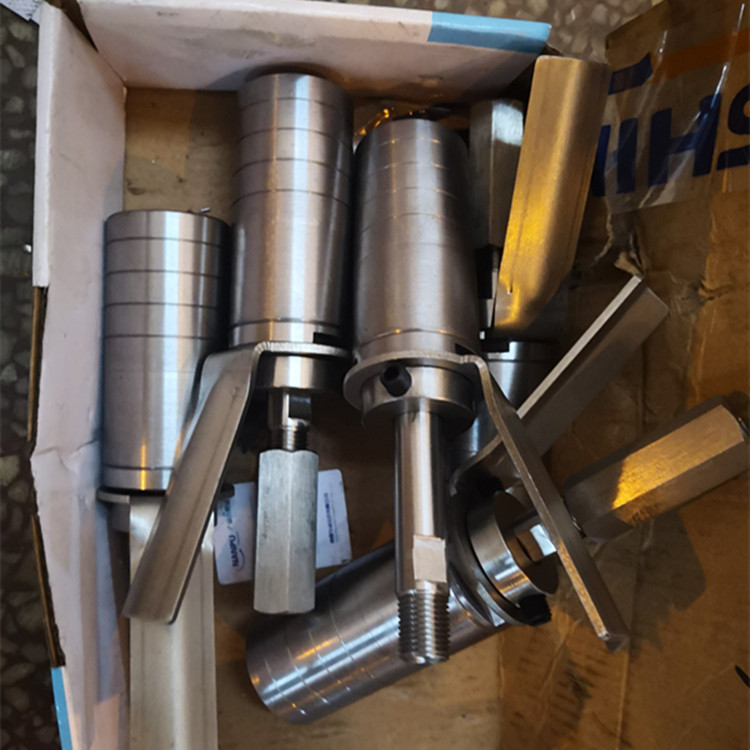

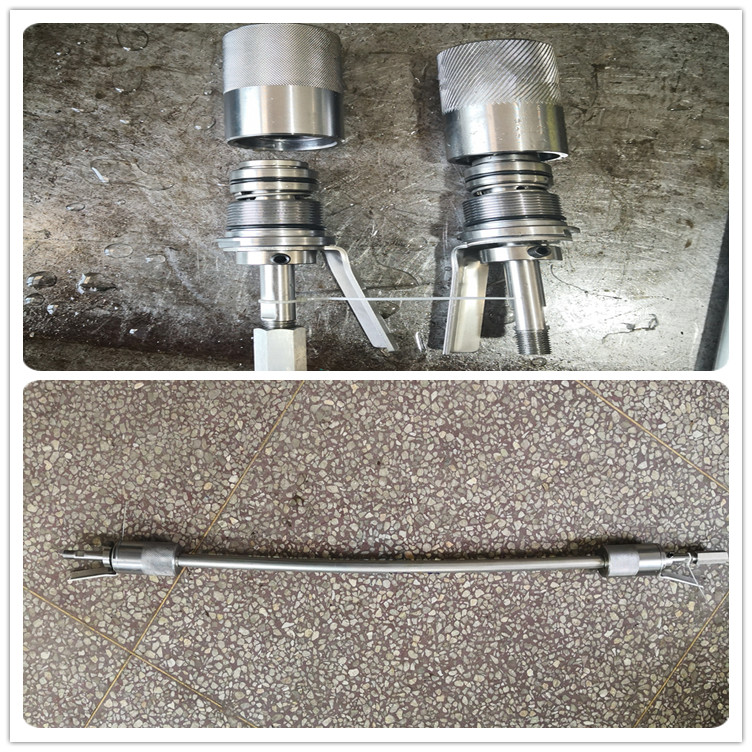

换热器胀管快速夹具：

换热器胀管机方案 换热器水胀设备选型 换热器胀管机使用说明

设备性能：

散热器气液胀管机用于散热片与散热管的连接。利用高压增压泵给散热管加压，使散热管的外径增大（一般增大0.3—0.4mm），与散热片产生过盈配合，将散热片与散热管紧密结合起来（图示）。代替了原来的焊接工艺，大大缩短了时间，提高了效率。

我公司生产的气动高压液压胀管机分为散热器胀管机（通胀式）和换热器胀管机（胀杆式）。气动液压胀管机其具有劳动强度低，生产效率高;胀接质量均匀可靠;胀管介质对接头无污染;胀后管子残余应力低;可对任意管板厚度的换热器进行全程胀接;液压胀既能保障胀接质量，延长换热器的寿命，也提高了工作效率,降低劳动成本。气动液压胀管机在换热器的检修和安装中，解决了工期时间长，劳动力成本过高的问题，致使高液压胀管机也在应用中越来越受到这些企业的青睐。

换热器胀管机经典案例：

（1）设备名称：超高压液压胀管机

（2）设备型号：FB-ZG-S

（3）设备用途：换热器;锅炉压力容器;冷凝器,制造;安装和维修过程中连接管子与管板的专用胀接设备

（4）引用标准 依据GB/T151-1999 设备依据新标准更新

（5）设备说明：

气动液压胀管机有气动液压系统、控制系统、胀管腔、胀管杆等部件组成，其具有劳动强度低，生产效率高;胀接质量均匀可靠;胀管介质对接头无污染;胀后管子残余应力低;可对任意管板厚度的换热器进行全程胀接;液压胀既能保障胀接质量，延长换热器的寿命，也提高了工作效率,降低劳动成本。气动液压胀管机在换热器的检修和安装中，解决了工期时间长，劳动力成本过高的问题，致使高液压胀管机也在应用中越来越受到这些企业的青睐。

（6）主要技术性能指标：

（7）设备增压部分工作原理

系统原理介绍：

液压胀管机是利用气动高压泵进行增压，从而产生足以使换热管产生塑性变形的超高压力，该压力通过涨头作用于换热管内壁，使换热管发生塑性变形，与管板产生过盈而胀接于管板孔内

显著的优点：

1) 支持先胀后焊工艺，对任意厚度管板进行全厚度一次性均匀胀接；对任意深度的中间管板、多管板换热器及内螺纹管、有缝焊接管均可胀接。

2) 胀接后残余应力低、管束受力小，不易产生间隙腐蚀；不损伤管桥，不影响周围已胀接接头的胀接效果；基本无轴向伸缩，减少运行噪音。

3) 胀接的管端内表面光滑，无机械损伤，管子沿管壁方向的硬度分布均匀。

4) 机身及枪头轻巧、全智能化控制系统、触摸式输入操作、系统参数实时监控，适合单人连续操作胀接，简便。

产品特点：

1、可以任意设置保压时间，保障胀接质量；

2、升压、卸压速度快，胀接速度成倍提高；

3、对10-400mm厚度管板进行全厚度一次性均匀胀接；

4、可以对任意深度的中间管板或多管板换热器进行全厚度胀接；

5、可以对内螺纹管或有缝焊接管进行胀接；

6、被胀接后的器件残余应力低，不易产生间隙腐蚀；

7、换热器胀接后轴向不拉长而稍有收缩，有利于减少运行噪音；

8、管子内孔误差大，现场可适当调整胀头直径；

9、胀接处无污染，先胀后焊不受影响；

10、带管箱的换热器边缘处可直接胀接，（胀头***大修磨余量0.3mm）非常方便；

11、单人可连续胀接，每分钟可胀接5-10个管头；

扩展产品：

气体增压泵|液体增压泵|冷媒增压泵|空气增压泵|车载CNG钢瓶检测设备|低温绝热钢瓶检测设备|无缝钢瓶检测设备|消防气瓶检测设备|呼吸气瓶检测设备|液化气钢瓶检测设备|气动增压系统设备|二氧化碳***矿山开采设备|水压耐压试验台|气压耐压试验台|脉冲试验台|水压试验|水压***试验台|气密性测试设备|汽车油改气检测设备|安全阀校验台|离线安全阀校验台|在线安全阀校验台|气动液压胀管机|高压稳压设备|中高压增压机|CO2充装***设备|冲压设备|压力和流量测试设备等各种非标流体控制系统设备

买家须知：

产品价格：济南奥信公司有多种标准及非标设备，由于每个客户的使用工况不同，所要求的压力、介质、配置和功能不同价格不同，无法保证所有产品的准确标价，因此带来不便还望谅解，下单前请先联系***人员以便于根据您的要求选择合适的设备配置，避免型号选择不当影响使用。

设备选型：设备配置并非是越高越好，合适的量程才是重要的，我们的工程师会根据您的工况要求提供合适的设备型号及配置，技术沟通时请不要故意说高使用要求，以免增加不必要的设备采购成本和影响设备工作效率、实际使用性能。如需更多产品详细选型资料或有相关问题请致电济南赛思特咨询*** 进行咨询，因本店多为非标设备，未进行技术沟通请不要直接拍下。为避免选错型号或设备，直接拍下不予发货，还望理解。

设备签收：签收设备时首先检查外包装是否完好，确认完好后拆箱查看设备，检查外观是否完好。如有异常麻烦及时联系我们。我们会安排更换维修或退换货处理。

***服务：大中型设备均可提供安装调试、技术培训。小型设备或部件一般阅读使用说明书后均能正常操作，如技术指导后仍不能正常操作的，可提供收费***服务。

设备验收：设备出厂前经过严格测试、检验，确认合格后才允许入库发货。客户可选择赛思特厂内验收或使用现场验收。

每日一激：

【原文】
3·20 子曰：“《关睢》(1)，乐而不***，哀而不伤。”

【注释】
(1)《关睢》：睢，音ｊū。这是《诗经》的***篇。此篇写一君子“追求”淑女，思念时辗转反侧，寤寐思之的忧思，以及结婚时钟鼓乐之琴瑟友之的欢乐。

【译文】
孔子说：“《关睢》这篇诗，快乐而不***，忧愁而不哀伤。”

【评析】
孔子对《关睢》一诗的这个评价，体现了他的“思无邪”的艺术观。《关睢》是写男女爱情、祝贺婚礼的诗，与“思无邪”本不相干，但孔子却从中认识到“乐而不***、哀而不伤”的中庸思想，认为无论哀与乐都不可过分，有其可贵的价值。

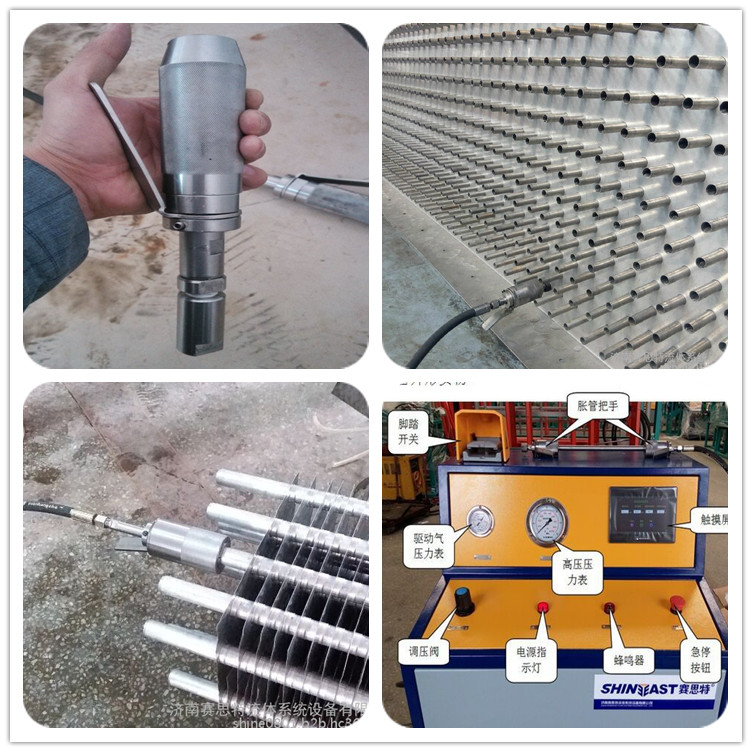

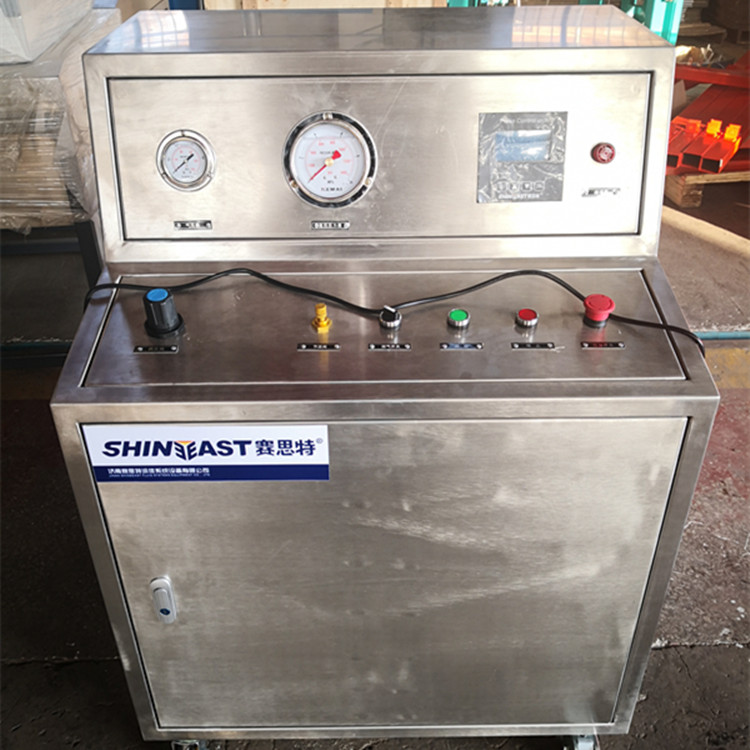

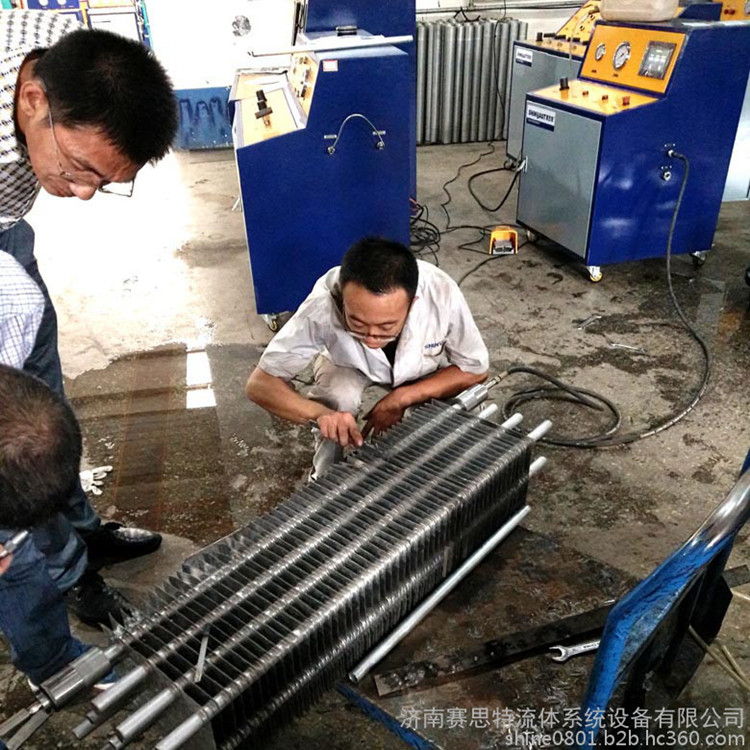

实物图：
