艾默生UPS电源优 点 与 特 性：
：ITA2搭载***新一代控制芯片，系统控制频率和性能提升一倍
：引入创新的“***风道”设计，隔离敏感元器件，***灰尘、导电粉末等导致的UPS故障问题，系统可靠性提升一倍以上
：ITA2 UPS通过严苛的测试体系和认证体系
：ITA2全系列输出功率因数提升至1，KVA=KW，带载能力提升20%以上
：输入电压范围提升至100-288V，避免UPS因电压波动而频繁切换至电池供电模式
：过载能力提高至150%，1mins，避免UPS因短时负载冲击而频繁切换至旁路供电模式
：系统效率***高可达96%，节能率提高一倍
：ITA2体积比上一代UPS缩小30%，重量减轻30%，更小巧精致，在现场可由单人轻松完成安装和维护
：5-10KVA UPS仅2U高，深度仅400mm；16-20KVA UPS仅3U高，深度仅500mm
：标配TCP/IP网络接口及干接点接口，用户可通过网络或集中监控管理平台（如我司RDU监控系统）直接访问并管理UPS
：ITA2标配大尺寸LCD显示屏，LCD屏具有重力自适应功能，可自动识别UPS的安装方式（塔式/机架式）
：当配置电池模块时，ITA2可自动识别电池模块数量，同时可对电池后备时间进行预测，预测精度提升至10%以内
：兼容输入输出隔离变压器、输入柴油发电机等设计
：基于全新的系统级可靠性设计，ITA2除了可以应用在传统商用领域外，更可以适应轻工业、高海拔、船用、车载等场景
：电池节数12、16、20节灵活可调（16/20K为24、32、40节）
：支持塔式和机架式安装方式，高度仅2-3U
***的电气参数：
：ITA2全系列输出功率因数提升至1，KVA=KW，带载能 力提升20%
：输入电压范围提升至100-288V，避免UPS因电压波动 而频繁切换至电池供电模式
：过载能力提高至150%，1mins，避免UPS因短时负载冲 击而频繁切换至旁路供电模式
：系统效率提升至96%，节能率提高一倍 充电能力***大可达13A（长机），快速回充
ITA2 UPS选配件列表
| 选件产品名称 | 备注 |
| 电池选件 | |
| ITA BCI0020k02 | ITA2 5-20KVA UPS电池模块，内含16节12V9Ah电池，3U高，支持塔式/机架式安装 |
| ITA BCI0020k02L3 | 电池箱与UPS连接线缆 |
| 监控卡 | |
| 485卡 | 485卡，用于UPS通过串行通讯方式上传监控信息 |
| 温度传感器 | 带LCD显示屏，用于UPS温度补偿功能或接入RDU-SIC通讯卡 |
| 温湿度传感器 | 带LCD显示屏，用于UPS温度补偿功能或接入RDU-SIC通讯卡 |
| POD | |
| 单机POD | 用于UPS单机系统的输出配电，带维修旁路功能 |
| 1+1并机 POD | 用于UPS 1+1并机系统的输出配电，带维修旁路功能 |
| *** | |
| 安全关机软件 | 用于远程实现服务器自动关机 |
| 系统选件 | |
| 滑动导轨 | 用于UPS主机、电池模块和POD上架安装使用 |
艾默生UPS电源电池后备时间速查表(电池模块)
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 5kW | 4.5kW | 4kW | 3.5kW | 3kW | 2.5kW | 2kW | 1.5kW | 1kW | 0.5kW | ||
5kVA |
1 | 5.5 | 6.5 | 7.5 | 9.5 | 11.5 | 15.0 | 20.5 | 30.0 | 49.5 | 103.5 |
| 2 | 15.0 | 17.5 | 20.5 | 25.0 | 30.5 | 39.0 | 51.0 | 70.0 | 108.0 | 235.0 | |
| 3 | 27.0 | 31.0 | 36.0 | 42.5 | 51.0 | 63.0 | 80.5 | 110.0 | 177.0 | 368.5 | |
| 4 | 39.5 | 45.0 | 51.5 | 60.0 | 71.5 | 87.0 | 104.0 | 156.5 | 246.5 | 502.0 | |
| 5 | 51.5 | 58.0 | 66.5 | 77.0 | 91.5 | 111.5 | 146.0 | 203.5 | 316.0 | 635.5 | |
| 6 | 63.5 | 71.5 | 81.5 | 94.5 | 111.5 | 139.5 | 181.5 | 250.5 | 386.0 | 768.5 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 10kW | 9kW | 8kW | 7kW | 6kW | 5kW | 4kW | 3kW | 2kW | 1kW | ||
10kVA |
2 | 4.0 | 4.5 | 6.0 | 8.0 | 11.5 | 15.0 | 20.5 | 30.5 | 51.0 | 108.0 |
| 3 | 8.0 | 9.5 | 11.5 | 14.5 | 21.0 | 27.0 | 36.0 | 51.0 | 80.5 | 177.0 | |
| 4 | 12.5 | 15.0 | 18.0 | 22.0 | 31.0 | 39.5 | 51.5 | 71.5 | 110.5 | 246.5 | |
| 5 | 18.0 | 21.0 | 25.0 | 30.0 | 41.5 | 51.5 | 66.5 | 91.5 | 146.0 | 316.0 | |
| 6 | 23.5 | 27.0 | 32.0 | 38.5 | 51.5 | 63.5 | 81.5 | 111.5 | 181.5 | 386.0 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 16kW | 14.4kW | 12.8kW | 11.2kW | 9.6kW | 8kW | 6.4kW | 4.8kW | 3.2kW | 1.6kW | ||
16kVA |
4 | 7.5 | 9.0 | 10.5 | 13.0 | 16.0 | 21.0 | 28.5 | 41.5 | 66.5 | 145.0 |
| 6 | 14.0 | 16.0 | 19.0 | 24.5 | 28.5 | 36.5 | 48.0 | 66.5 | 104.0 | 233.5 | |
| 8 | 21.0 | 24.5 | 28.5 | 34.0 | 41.5 | 52.0 | 67.0 | 92.0 | 147.5 | 322.0 | |
| 10 | 28.5 | 33.0 | 38.5 | 45.5 | 54.5 | 67.0 | 86.0 | 118.5 | 192.5 | 410.5 | |
| 12 | 35.5 | 41.5 | 48.0 | 56.0 | 67.0 | 82.0 | 105.0 | 148.5 | 240.5 | 498.5 | |
| 机型 | 电池模块数量 | 后备时间 | |||||||||
| 20kW | 18kW | 16kW | 14kW | 12kW | 10kW | 8kW | 6kW | 4kW | 2kW | ||
20kVA |
4 | 5.5 | 6.5 | 7.5 | 9.5 | 11.5 | 15.0 | 21.0 | 31.0 | 51.5 | 111.0 |
| 6 | 10.0 | 11.5 | 14.0 | 17.0 | 21.0 | 27.0 | 36.5 | 51.5 | 81.5 | 181.5 | |
| 8 | 15.0 | 17.5 | 21.0 | 25.5 | 31.0 | 39.5 | 52.0 | 72.0 | 112.0 | 252.5 | |
| 10 | 21.0 | 24.5 | 28.5 | 34.0 | 41.5 | 52.0 | 67.0 | 92.5 | 148.0 | 324.0 | |
| 12 | 27.0 | 31.5 | 36.5 | 43.0 | 52.0 | 64.0 | 82.0 | 112.5 | 184.0 | 395.0 | |
注：此表仅供参考，如外接大容量电池，容量数据将有所不同，请咨询当地经销商或联系维谛技术

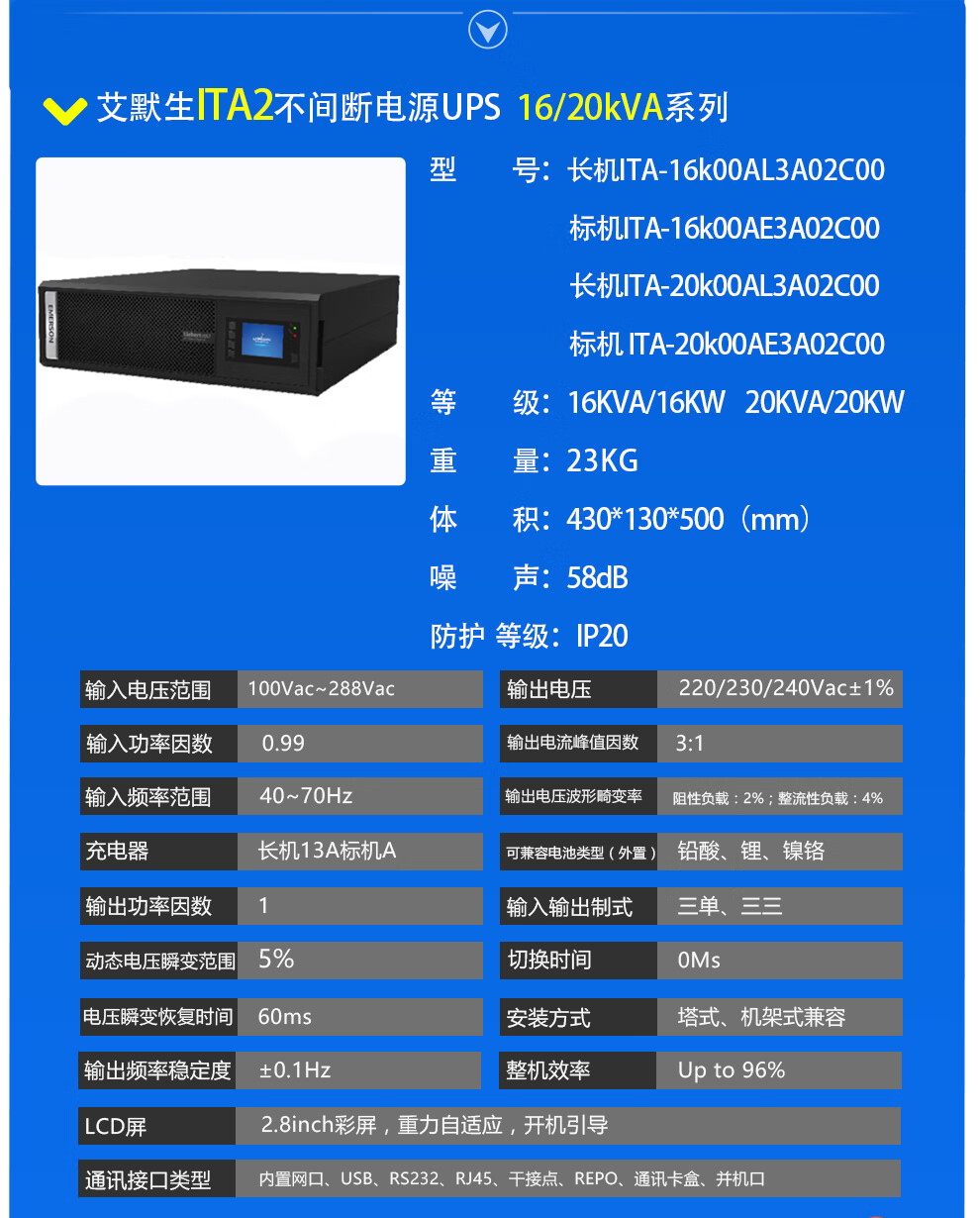

产 品 规 格：
| 容量 | 5/6KVA | 10KVA | 16/20KVA | |
| 输入参数 | ||||
| 输入输出制式 | 单单 | 单单、三单 | 三单、三三 | |
| 主旁电网适应性 | 主旁同源 | 兼容主旁同源和主旁不同源 | ||
| 输入电压范围 | 100~288Vac | |||
| 输入频率范围 | 40Hz~70Hz | |||
| 输入电流谐波含量 | <5% | |||
| 输入功率因数 | 0.99 | |||
| 电池-外置电池 | ||||
| 可兼容电池类型（外置） | 铅酸，锂，镍镉 | |||
| 充电器 | 长机 5A 标机 2A | 长机 8A 标机 4A | 长机 13A 标机 5A | |
| 电池节数 | 12/16/20 节可设，默认 16 节 | &plu***n;12/&plu***n;16/&plu***n;20 节可设，默认 &plu***n;16 节 | ||
| 输出参数 | ||||
| 额定功率 | 5KW/6KW | 10KW | 16KW/20KW | |
| 额定电压（相电压） | 220/230/240 Vac | |||
| 输出功率因数 | 1 | |||
| 输出电压稳定度 | 1% | |||
| 输出频率稳定度 | &plu***n;0.1Hz | |||
| 输出电压波形畸变率 | 阻性负载：2%；整流性负载：4% | |||
| 负载***大峰值因数 | 3:1 | |||
| 动态电压瞬变范围 | 5% | |||
| 电压瞬变***时间 | 60ms | |||
| 过载能力 (% 额定负载 ) | 105%~125% 载，5min；125%~150% 载，1min；>150% 载，200ms | |||
| 系统参数及标准 | ||||
| 安装方式 | 塔式、机架式兼容 | |||
| 整机效率 | Up to 95.5% | Up to 95.8% | Up to 96% | |
| ECO 效率 | 99% | 99% | 99% | |
| 并机台数 | ***大 4 台 | |||
| 切换时间（主路转电池） | 0ms | |||
| 切换时间（逆变转旁路） | 0ms | |||
| 噪声 | 55dB | 55dB | 58dB | |
| 防护等级 | IP20 | |||
| 体积 (mm) | 430*85*400 | 430*85*500 | 430*130*500 | |
| 重量 (Kg) | 11 | 15 | 23 | |
| 通信及管理 | ||||
| 通讯接口类型 | 内置网口、USB、RS232、RJ45、干接点、REPO、通讯卡盒、并机口 | |||
| 电池温度传感器 | 可选 | |||
| LCD 屏 | 2.8inch 彩屏，重力自适应，开机引导 | |||
| 环境参数 | ||||
| 运行温度 | 0~50 度，50 度输出功率降额至 70% | |||
| 相对湿度 | 0~95% | |||
| ***大海拔高度 | 3000m 不降额 | |||
认证、测试 |
CE，能源之星，泰尔，节能认证，抗震，船运 | |||
| Rohs，Reach | ||||
| 湿尘试验、防火测试、极限测试、高海拔试验、车载试验 | ||||
