·4mA～20mA DC两线制电流输出；
·具备RS485通讯接口（自定义协议）或HARTâ通讯协议；
·全不锈钢结构设计，体积小，重量轻；
·产品已取得RoHS认证；
·船用型产品符合CCS《钢质海船入级规范》（2006）的要求，已获型式认可。
概述
MPM4700型智能液位变送器是一款全不锈钢设计全密封潜入式智能化液位测量仪表。该产品选用高稳定、高可靠性压阻式OEM压力传感器及高精度的智能化变送器处理电路，采用精密数字化温度补偿技术及非线性修正技术，是一款高精度液位测量产品。防水电缆与外壳密封连接，通气管在电缆内，可长期投入液体中使用。一体化的结构和标准化的输出信号，为现场使用和自动化控制提供了方便。该产品以两线制方式工作，体积小巧、重量轻、易安装，使用方便，可直接替代两线制模拟4～20mADC输出变送器。
性能指标
| 基本量程（mH2O） |
7 |
20 |
70 |
200 |
|
&plu***n;0.075%FS（***小值） &plu***n;0.1%FS（典型值） &plu***n;0.25%FS（***大值） |
||||
|
&plu***n;0.2%FS/年 |
||||
|
-10℃～70℃ |
||||
|
-10℃～80℃ |
||||
|
-40℃～100℃ |
||||
|
10V～28V DC（RS485接口型），12V～30V DC（HARTâ型）， 输出信号 |
RS485接口（自定义协议）或HARTâ协议 |
|||
|
4mA～20mA DC输出，（U-10V/12V）/0.02A（Ω） |
||||
|
绝 缘 |
100MΩ，50V |
|||
|
冲 击 |
20g，11ms |
|||
|
介质兼容 |
膜片：不锈钢316L |
|||
|
壳体：不锈钢1Cr18Ni9Ti |
||||
|
O形密封圈：氟橡胶 |
||||
|
a 综合精度：包含非线性、迟滞、重复性及温度误差。 c 特殊温度范围可与厂家协商。 |
||||
|
5 |
15 |
50 |
150 |
|

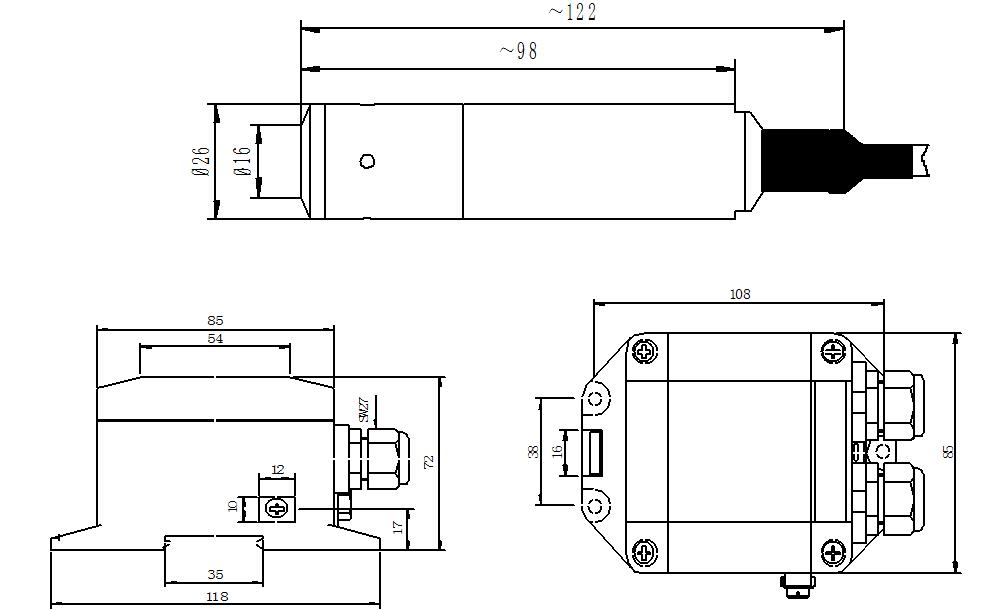

外形结构
电气连接
<p style="margin: 0px; padding: 0px; text-align: left; box-sizing: border-box;" margin-top:15.6000pt;margin-bottom:7.8000pt;mso-para-margin-top:1.0000gd;mso-para-margin-bottom:0.5000gd;mso-outline-level:4;"="">变送器与外部电路通过电缆或接线盒进行电气连接。
a)、二线制4mA～20mADC输出电气连接方法如下图所示。
b)、RS485接口型变送器用于RS485通讯时的电气连接方法如下图所示。
c)、HARTâ协议型变送器与手操器连接的两种接线方式如下图所示。
d)、本安防爆型变送器电气连接方法如下图所示：
