气瓶/钢瓶压力疲劳/脉冲试验台全面解决方案
液化气瓶疲劳试验台气瓶疲劳试验台钢瓶压力脉冲试验台
煤气罐/呼吸瓶/消防瓶/低温瓶/工业瓶/灭火器气瓶/航空瓶脉冲-疲劳试验台
产品介绍：
气瓶疲劳试验设备是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置，符合国家相关标准。
公司介绍：
济南奥信信息有限公司，专业设计生产工业气体液体压力检测系统及气体增压稳压设备、水压静压爆破试验台设备、疲劳脉冲试验台、气瓶钢瓶检测设备，安全阀门校验设备等，由于我们在该领域有著丰富经验，高性能生产设备，优异的检测仪器及试验设备，确保我们有能力提供富有竞争力的服务，所以产品在电子半导体、石油化工、生物医药等领域，受到广泛的肯定与认同。
气瓶/钢瓶/疲劳/脉冲试验台经典案例
一、疲劳试验台功能特点：
疲劳/脉冲试验台通过采用计算机控制方式，通过闭环控制实现任意波形的生成和调整，自动完成压力和温度的调节和控制，使被测件达到实际使用的工作状态，对被测件进行压力脉冲疲劳试验，考核其疲劳寿命和疲劳破坏形式；最终确定产品的性能。 配备安全有效的保护措施、故障诊断、数据真实可靠；并且能满足特殊实验的要求。
二、疲劳试验台适用范围：
气瓶，液化气瓶，钢瓶
管汇、硬管、接头、阀门、压力仪表、压力容器、压力变送器等
三、疲劳试验台技术参数：
1. 低压脉冲压力：0-8 MPa（可调，可选择），高压脉冲压力：0-80mpa
2. 脉冲频率：0.5-3HZ（可选）
3. 设备重量： 3.0T （左右）
4. 设备功率：30KW
5. 试验介质：水、液压油；
6. 油温：环境温120；
7. 动力系统冷却方式：水冷
8. 试样件数：6根2m长13通径高压胶管；
9. 脉冲试验波形：梯形波、正弦波；
10. 电源要求：三相380V 、50Hz；
11. 控制方式：工控机控制；
气瓶疲劳试验台方案 液化气钢瓶疲劳试验台选型 钢瓶疲劳试验台性能说明
一、脉冲试验台功能特点：
n 主要元器件采用我公司自主生产的成熟产品，管路系统采用非焊接式连接
n 由计算机与美国LABVIEW软件控制系统组成，由电液伺服控制，脉冲压力在调节范围内任意可调，控制精度高。
n 具有超压，过载保护功能，并具有设备压力标定功能；
n 测试流体系统和驱动流体系统分离、方便试验温 度控制和测试介质多样化
n 采用研华高速采样卡采样试验数据（计算机控制）
n 软件采用力控组态软件或LABVIEW编写（计算机控制）
n 精密部件采用进口元件，从控制原理和电气元件的质量上保证试验台的精度和稳定性；
n 多路多工位，可同时进行多路试验，实验数据和图形自动记录并保存在计算机中；
n 试验过程中，可自动进行压力补偿；时间破裂后压力迅速下降，系统自动停止加压；
n 特殊设计的防护工装，能有效保护爆破对操作人员和设备的伤害。
n 实现计算机控制功能，可以自由设定充水排气时间、保压时间、充气清洗时间、试验压力实验过程中可以任意设定单段或者多段保压测试，也可以保压后直接爆破，升压速度能保持恒定，可实现无极调节，试验数据和曲线参数能实时显示、能自动保存试验结果、并可任意打印试验报表。（计算机控制）
二、脉冲试验台产品结构：
由压力脉冲系统、温度控制系统、动力系统、循环系统、电气控制系统、数据采集测试系统、工件安装装置结构组成。
|
序号
|
主要部件
|
详细组成
|
功能描述
|
|
1
|
计算机控制系统
|
计算机、多功能数据采集卡、采集端口接线卡、 柜体由Q235制作后喷涂处理
|
采集压力信号，控制爆破试验，控制电磁阀，比例调节溢流阀压力调节，显示曲线等功能
|
|
2
|
动力增压系统
|
SHINEEAST牌液驱伺服脉冲发生器
|
较小压力压力增压至高压，全部为进口密封件
|
|
3
|
测量采集系统
|
压力传感器，数据采集卡. 比例控制阀
|
将试验压力转为电流输出，保证平滑曲线
|
|
4
|
检测采集系统
|
研华数据采集卡及美国控制软件Labview
|
采集各路试验压力，并能实时显示压力曲线
|
|
5
|
电气控制系统
|
配电盘，控制器，交流接触器，电磁控制阀等
|
实现自动电路控制，控制系统启停
|
三、脉冲试验台安全保护
1.设备设有过压报警功能，试验回路中的压力发生突变时，设备自动报警，其超过安全范围时，设备自动停机；
2.回路中设有过滤装置：在过滤器的两端装有压差发讯报警器；
3.设备设有试验间内管道、工件失效的泄漏报警功能；
5.超温保护：设备设置了超温保护装置，当油温超过设定极限温度时自动停止运行。超温保护装置不能自动复位，需查明超温原因，手动复位后，才能重新启动设备；
6.设备设用门开报警功能：在试验过程中不能打开试验腔，防止试件爆破伤害到工作人员；
7.滤油堵塞报警：在设备运行过程中，液压油污染超标会自动显示，保护液压系统；
8.系统液位低报警：防止油泵吸空而损坏；
9.漏电保护：设备设置了高灵敏度漏电保护模块，当漏电保护装置动作时，断路器切断主回路电源；
10.设备还设有短路、过流、缺相、相序等保护功能；
11.设备设用紧急停止按钮功能：设备在运行过程中出现紧急情况时按急停按钮可立即停止设备运行。
液化气瓶疲劳试验台济南赛思特SPT-6气瓶疲劳试验台 钢瓶压力脉冲试验台
每日一激：
子曰：“圣人吾不得而见之矣！得见君子者，斯可矣。”子曰：“善人吾不得而见之矣！得见有恒者，斯可矣。亡而为有，虚而为盈，约而为泰，难乎有恒矣。”
【注释】
斯：就。
恒：指恒心。
约：穷困。
泰：这里是奢侈的意思。
【译文】
孔子说：“圣人我是不可能看到了，能看到君子，这就可以了。”孔子又说：“善人我不可能看到了，能见到始终如一（保持好的品德的）人，这也就可以了。没有却装作有，空虚却装作充实，穷困却装作富足，这样的人是难于有恒心（保持好的品德）的。”
【评析】
对于春秋末期社会“礼崩乐坏”的状况，孔子似乎感到一种绝望，因为他认为在那样的社会背景下，难以找到他观念中的“圣人”、“善人”，而那些“虚而为盈，约而为泰”的人却比比皆是，在这样的情况下，能看到“君子”、“有恒者”，也就心满意足了。

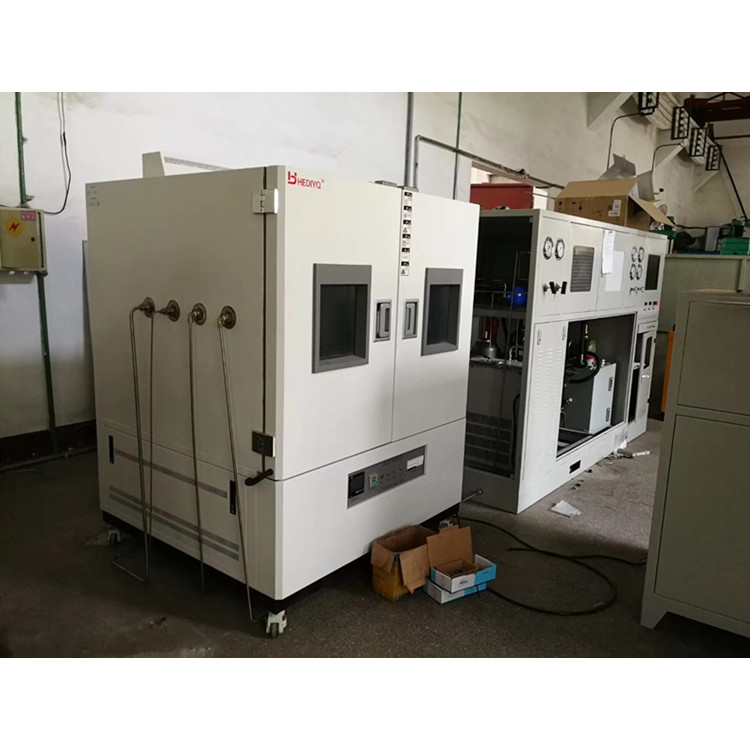

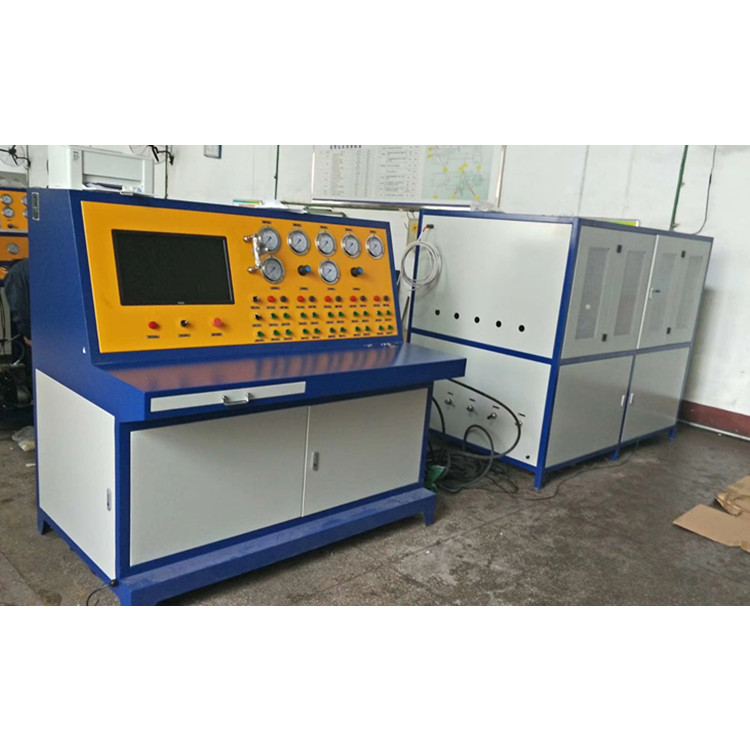

实物图：
