外测法水压试验台软件界面概览
打开试验设备主控电脑后双击桌面的图标,即可进入试验设备软件界面,界面如下图所示
软件总共分为四个区域,左下角为信息录入区,分为气瓶参数设置和试验参数设置两部分,其中气瓶参数设置为被测气瓶的相关信息,试验前必须查验齐平相关信息并录入该信息。试验参数设置为本次试验的相关参数,如试验的压力设置,保压时间设置等。
右下角为试验控制部分,由***框操作按钮组成,可以对试验进行控制,如水套注水,量杯补水、排水等操作。试验结束后还可以点击左上角查询历史记录切换到历史记录查询界面导出报表查看历史试验信息或者生成历史试验报表,可以点击系统-退出试验系统按钮退出试验界面。
左上方为试验曲线显示区,试验时可实时显示两种曲线,排水量曲线和压力曲线
右上方区域为数值显示和状态显示报警区,通过该区域指示,可观察试验信息和试验状态。
1) 气瓶试验操作步骤
步骤1:试验前需要填写程序左下角气瓶参数设置区域和气瓶参数设置区域的相关信息。
步骤2:信息填写完毕后,请检查量杯水位,水位通常位于800ML左右时可以进行下序操作(水位与水套上面保持齐平),若水位过高,请点击量杯排水按钮进行排水,若水位过低请按量杯补水按钮进行补水。
步骤3:试验开始前,请点击水套注水按钮,观察当水套中的水连续的从排水管路排除后(保证水套上排气球阀打开),说明水套和管路中的气泡已经排尽,再次点击水套注水按钮停止排水。
步骤4:此后待控制界面水量数值稳定后,点击检测启动按钮,开始增压。
步骤5:点击检测启动按钮开始试验,试验装置将开始增压
氢气瓶外测法水压试验台软件说明 氢气瓶外测法水压试验机解决方案 工业氢气瓶外测法水压测试台选型
步骤5:无缝钢瓶:当试验压力达到公称压力(15MPa)时,加压停止,试验自动进入试漏保压阶段。自动保压30s无泄漏后,系统继续自动加压,直到水压试验压力22.5MPa(100%-103%),自动停止加压,进入保压阶段≥120s。(保压时间为设置区保压时间设置)。保压时间到后自动进入卸荷阶段;
***钢瓶:当试验压力达到公称压力(20MPa)时,加压停止,试验自动进入试漏保压阶段。自动保压30s无泄漏后,系统继续自动加压,直到水压试验压力30MPa(100%-103%),自动停止加压,进入保压阶段≥60s。(保压时间为设置区保压时间设置)。保压时间到后自动进入卸荷阶段
步骤6:卸荷***结束后,系统自动判断试验是否合格,并弹出试验报表。
注意:
试验结果判定标准在目录为D:\外测法水压试验程序中的i配种文件中修改,项名为:合格变形率 = 5,如图所示
默认为残余变形率小于5 %的被测瓶为合格。
该配置文件中的其它项一般不要改变!

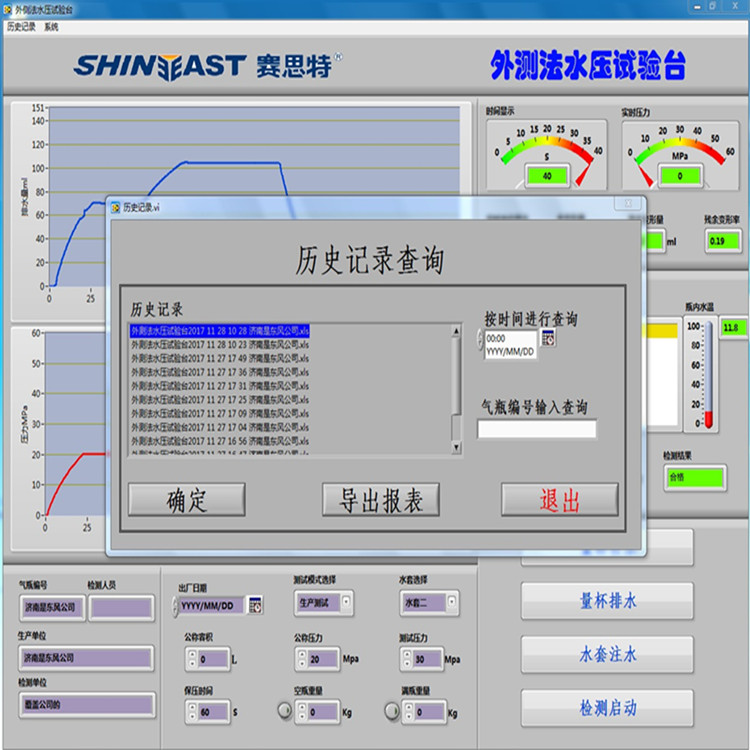

外测法水压试验台历史记录查询
1. 试验历史记录查询及生成历史记录报表步骤
步骤1:试验结束后,可点击主界面左上方历史记录查询按钮,切换到历史记录查询界面
步骤2:可以在上方区域按照气瓶编号查询,也可以输入试验的起始时间,查询该时间段内所做的所有试验信息,当点击起止时间右边的小方框式,出现所示的时间选择框,可以选择试验的起止时间。
步骤3:当点击按编号查询或按时间查询按钮时,在下方的列表框即可列出所有符合要求的历史试验记录。
步骤4:点击列表框的每条试验记录点击导出报表即可查看该次试验的历史记录试验报告。
步骤5:此时点击生成报表按钮,即可生成该次试验的试验报表
步骤6:点击退出按钮即可返回试验界面。
步骤7:点击主界面的系统-退出试验系统按钮,即可退出软件。
外测法水压试验台注意:
? 在二联体油雾器中加入润滑油,定期对二联体过滤器进行清理。
? 针对不同容积的待测试气瓶,为了控制增压速率,可通过以下方法配合调节:
1. 调节气动增压泵驱动气进口控制球阀,来控制气量,降低增压泵输出流量。
2. 调节系统输出高压针阀,控制增压泵输出流量。
见实际系统面板及系统流程图
? 测试设备长时间不使用时,请清理、防水、防止生锈!
双泵系统一备一用,方便维修拆卸不影响设备正常使用;高压出口禁止混用!
每日一激:
子之燕居,申申如也,夭夭如也。
【注释】
燕居:安居、家居、闲居。
申申:衣冠整洁。
夭夭:行动迟缓、斯文和舒和的样子。
【译文】
孔子闲居在家里的时候,衣冠楚楚,仪态温和舒畅,悠闲自在。

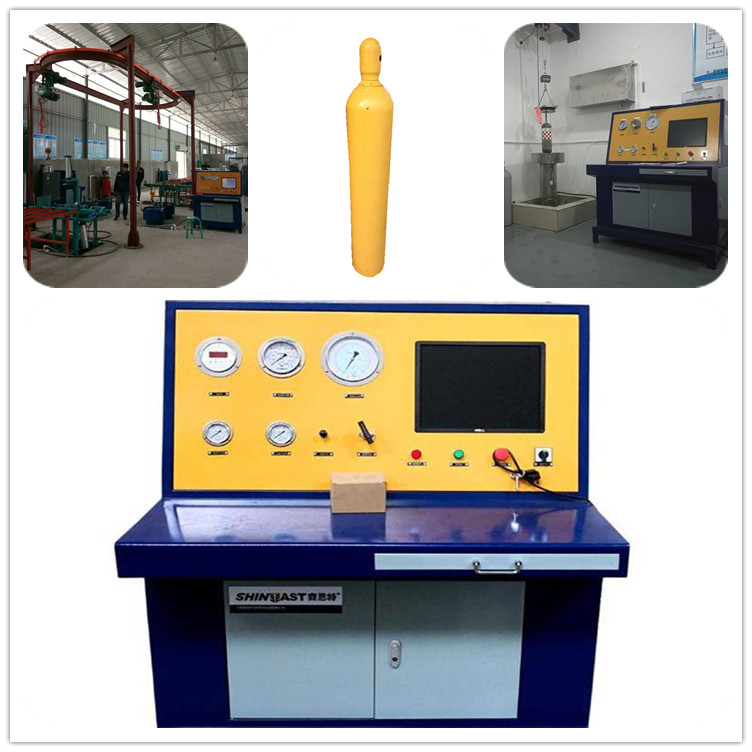

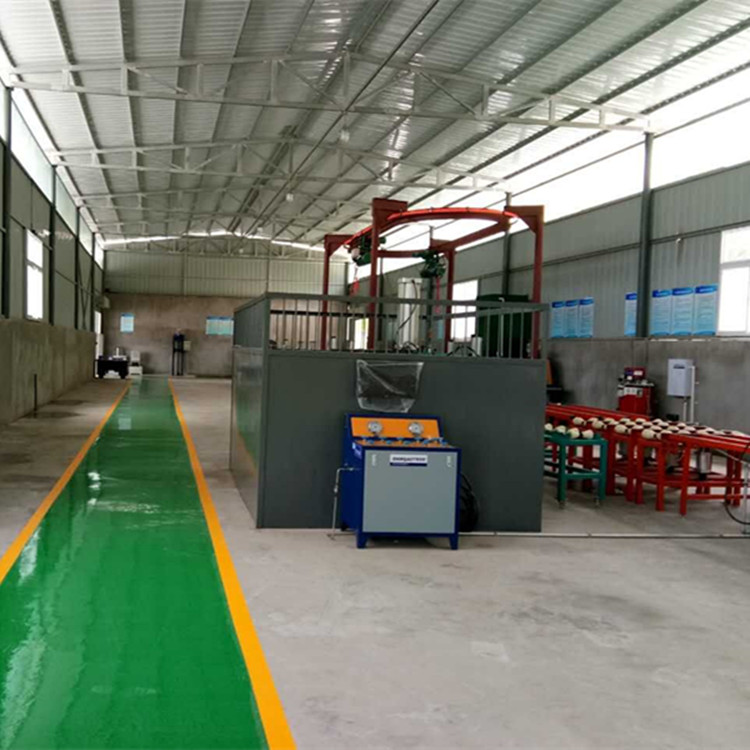

实物图:
