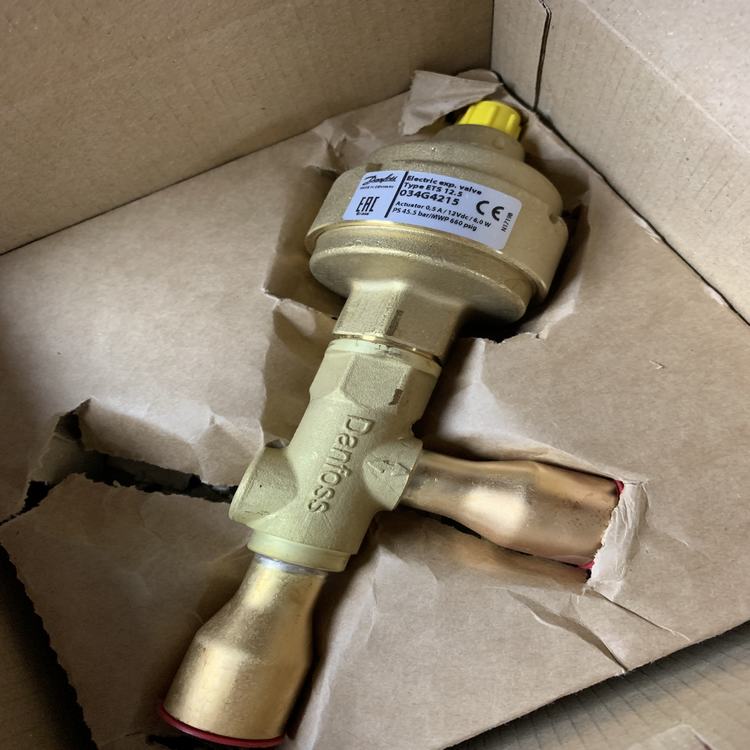

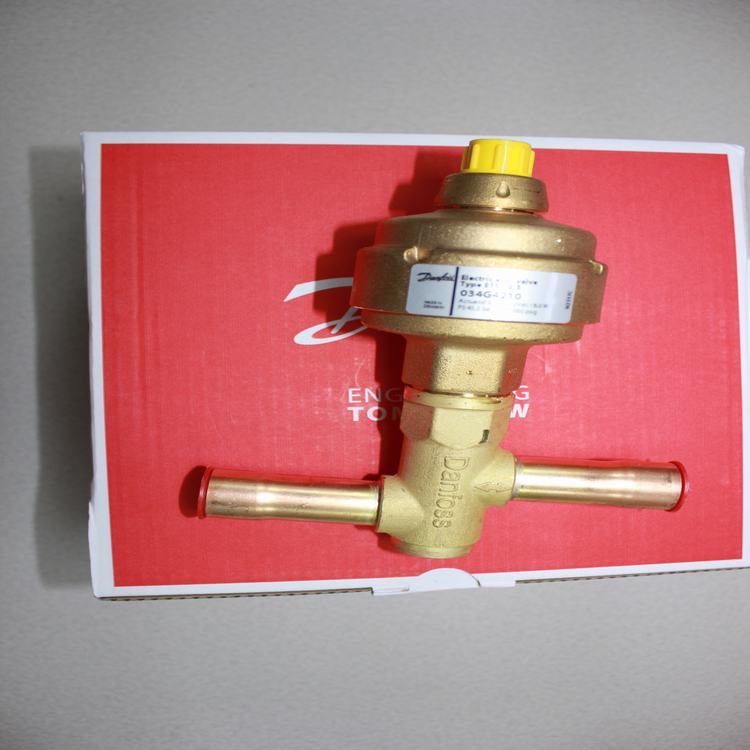

丹佛斯ETS12.5（034G4210）电子节流阀的工作原理
ETS阀门由AST步进电机电子控制驱动运行。该步进电机是两相双极的，只有在驱动器产生电脉冲启动两组分离的电机定子绕组沿不同的方向旋转时，电机才会动作。传动机构的旋转方向取决于电脉冲的相序关系，而又同时决定了活塞的位置。电机通过传动机构带动连杆，将旋转运动转化为阀的线性运动。AST电机外壳有标准配置的玻璃密封的M12接头，同时也兼容其它的电缆和插塞插口连接件。ETS阀门的活塞为压力平衡设计，能够提供完全一致的双向流性能以及大致相同的上限能力。通过过盈关阀使得步数的参考值始终正确。ETS电子膨胀阀需要一个控制器带动运行，该控制器可由12V直流电压(5.5W)或100 mA RMS斩波器电流驱动。推荐使用Danfoss EKC 316A，EKC 312和EKD 316 作为驱动器。
注意:
根据控制器或驱动器的类型，阀门传动机构和驱动器之间的电缆长度会存在限制。电缆的实际长度，现场的EMC 辐射水平以及驱动器电路均对驱动电动机的实际电流失真有影响。对于Danfoss控制器，根据经验，EKC 316A 和 EKC 312 为5 m [15 feet]，EKD 316 为50 m [150 feet]。所有这些控制器都可以在各自的4个电源端子上安装一个100 mH 的 AKA 211型滤波器，从而大大增加电缆的长度。如果您在电缆长度上有任何疑问，请与Danfoss联系。
丹佛斯ETS12.5（034G4210）电子节流阀的技术参数
产品名称: 电子膨胀阀, 型号: ETS 12.5, 进口尺寸 [毫米]: 16.00, 进口接口类型: 焊接连接 ODF, 出口尺寸 [毫米]: 16.00, 出口接口类型: 焊接连接 ODF
| 毛重 | 1.03 kg |
| 净重 | 0.88 kg |
| EAN | 5702428825689 |
| Lubricants compatibility |
All ester oils All mineral oils |
| UL approved refrigerants |
R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R507A R513A |
| 产品名称 | 电子膨胀阀 |
| 产品描述 | 电子膨胀阀 |
| 产品系列 | 膨胀阀 |
| 产品系列名称 | ETS |
| 产品配件 | 步进阀配件 |
| 全行程时间速度 [秒] [上限] | 17 " |
| 全行程时间速度 [秒] [下限] | 8.5 " |
| 兼容 Danfoss 控制器 |
EKE 1A EKE 1B EKE 1C |
| 出口尺寸 [毫米] | 16 mm |
| 出口尺寸 [英寸] | 5/8 IN |
| 出口接口类型 | 焊接连接 ODF |
| 制冷剂(s) |
R134a R22 R404A R407A R407C R407F R410A R422B R422D R438A R448A R449A R450A R452A R513A R407H R417A R422A R442A R449B R463A R513B R515A R515B R1234ze(E) R507A |
| 制冷剂油兼容性 |
所有酯油 所有矿物油 |
| 制冷剂温度 [°C] [上限] | 65 °C |
| 制冷剂温度 [°C] [下限] | -40 °C |
| 制冷剂温度 [°F] [上限] | 150 °F |
| 制冷剂温度 [°F] [下限] | -40 °F |
| 包装方式 | 多包装 |
| 可维修 | 步进阀备件 |
| 型号 | ETS 12.5 |
| 审批 |
CE 认证 LLC CDC TYSK UL |
| 平衡流口 [是/否] | 编号 |
| 总步进 | 2625（全步） |
| 手动操作选项 | AST - G 检修驱动器 |
| 方向 | 直通型 |
| 上限允许工作周期 [%] | 100 % |
| 上限开启压差 [巴] | 33 bar |
| 上限开启压差 [磅英寸] | 478.6 psi |
| 上限开启压差 反向 [巴] | 33 bar |
| 上限开启压差 反向 [磅英寸] | 478.6 psi |
| 上限总功率连续电压驱动器 [瓦] | 5.5 W |
| 上限总功率连续电流驱动器 [瓦] | 1.3 W |
| 上限工作压力 [bar] | 45.5 bar |
| 上限工作压力 [psig] | 660 psig |
| 机箱防护等级 IP | IP67 |
| 步进模式 | 2 相全步 |
| 每包数量 | 6 pc |
| 流体组 | II |
| 流向 | 双向流 |
| 流向指示仪 | 带双向箭头压花 |
| 环境温度范围 [°C] [下限] | -40 °C |
| 环境温度范围 [°C] [上限] | 60 °C |
| 环境温度范围 [°F] [上限] | 140 °F |
| 环境温度范围 [°F] [下限] | -40 °F |
| 电压 [伏] 直流 [上限] | 13.8 V |
| 电压 [伏] 直流 [下限] | 11.5 V |
| 电机类型 | 两极 |
| 电气连接 | M12 |
| 电气连接尺寸 | 4 pin |
| 电气连接形式 公头/母头 | 外螺纹 |
| 目录 | I |
| 相位电感 [µH] | 85000 µHz |
| 相位电流 (RMS) [毫安] | 100 mA |
| 相位电流（峰值） [毫安] | 141 mA |
| 进口尺寸 [毫米] | 16 mm |
| 进口尺寸 [英寸] | 5/8 IN |
| 进口接口类型 | 焊接连接 ODF |
| 连接件材质 | 铜 |
| 连接类型 | 焊接，ODF |
| 阻抗 [kOhm] | 0.0524 kOhm |
| 额定容量 R404A/R507 [TR] | 12 冷吨 |
| 额定容量 R134a [TR] | 13 冷吨 |
| 额定容量 R134a [千瓦] | 45 kW |
| 额定容量 R22 [TR] | 16 冷吨 |
| 额定容量 R22 [千瓦] | 57 kW |
| 额定容量 R404A/R507 [千瓦] | 43 kW |
| 额定容量 R407C [TR] | 18 冷吨 |
| 额定容量 R407C [千瓦] | 63 kW |
| 额定容量 R410A [TR] | 20 冷吨 |
| 额定容量 R410A [千瓦] | 70 kW |
| 额定容量状况 [IMP] |
tcond=90 °F tevap=40 °F tliq=82 °F |
| 额定容量状况 [SI] |
tcond=32 °C tevap=5 °C tliq=28 °C |
| 额定容量状况注释 | 全行程打开，正常流量 |
