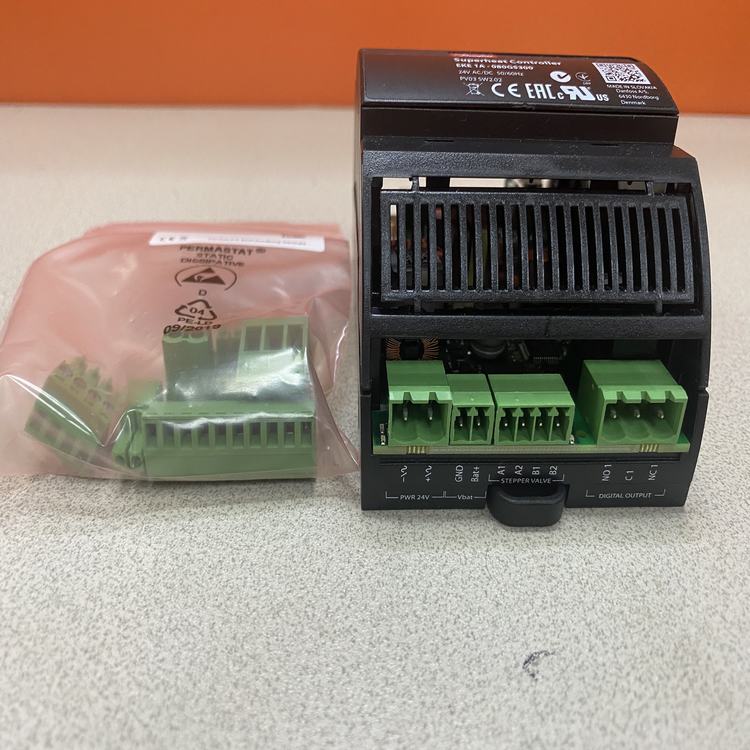

丹佛斯旗下EKE1AC-080G5300过热度控制器的特点
塑料外壳
-符合EN 50022 要求的 DIN 滑轨安装
-IEC 60695-11-10 规定的自熄 V0 及IEC 60695-2-12 规定的 960 °C 下灼热丝/热丝测试
-球压测试:IEC 60730-1 规定的 125 °C。泄漏电流:大于等于 IEC 60112 规定的 250 V
其他特点
-工作条件 CE:-20T60,90% RH 非冷凝
-存储条件:-30T80,90% RH 非冷凝
-集成到 I 级和 / 或 II 级家用电器
-防护等级:产品为 IP20,只有前盖板为 IP40
-绝缘部分电应力时间:长
-适用于一般污染环境
-耐热和耐火类别: D
-电压冲击抗扰:II 类
-软件等级与结构:1级
符合 CE
本产品符合下列欧盟标准:
-低电压指令: 2014/35/EU
-电磁兼容性(EMC): 2014/30/EU 以及下列规范:
-EN61000-6-1,EN61000-6-3(住宅、商业和轻工业环境抗扰度)
-EN61000-6-2,EN61000-6-4(工业环境抗扰度和排放标准)
-EN60730(家庭应用和类似用途自动电气控制)
一般警告
-用于本手册所述之外的用途被视为不正确,而且不被制造商许可。
-确认装置的安装与工作条件是否符合手册中的规定,特别是涉及电源电压和环境条件的情况。
-本装置包含带电部件。因此,所有检修与维护作业必须由具备资质的人员执行。
-本装置不得作为安全装置使用。
-由于错误使用本装置而产生的人员受伤或产品受损责任将由用户独自承担
安装警告
-建议安装位置:垂直
-安装时必须遵守当地的标准
-在处理电气连接之前,断开装置主电源
-对装置执行任何维护作业前,断开所有电气连接
-为安全起见,装置必须安装在接线板内部,不接受带电零件
-请勿将装置暴露于持续喷水或相对湿度大于 90%的环境。
-避免暴露于腐蚀性或污染气体、自然元素、存在易着气体混合物的环境、灰尘、剧烈振动、与高湿度环境相结合
可能导致冷凝的环境温度大幅快速波动、强烈磁和/或射频干扰(例如,发射天线)
-连接负载时,必须知道每个继电器和连接器的上限电流
-使用适合对应连接器的电缆头。拧紧连接器螺丝后,轻微拉动电缆,检查紧密性
-使用合适的数据通信电缆。关于需要使用的电缆类型以及安装建议,请参阅 EKE 产品样本
-尽量缩短探头和数字输入电缆的长度,避免旋绕在电源装置周围。与电感负载和电源电缆隔离,以免发出电磁噪音
-避免接触或几乎接触安装在接线板上的电子部件,以免发生静电放电
产品警告
• 24 V AC 电源使用 II 类变压器。
• 任何 EKE 输入与主电源电压相连都会损坏控制器。
• 备用电池端子不会为相连的装置充电。
• 备用电池 - 如果控制器失去电源电压,备用电池电压将关闭步进电机阀门。
• 切勿将外部电源与数字输入 DI 端子相连,以免损坏控制器。
丹佛斯旗下EKE1AC-080G5300过热度控制器的参数
数字输入 (DI) [pc]: 3, 模拟输入 (AI) [pc]: 2, 频率 [Hz]: 50/60 Hz, 温度传感器数量: 1, 1
毛重 | 0.24 kg |
净重 | 0.13 kg |
EAN | 5702428964319 |
Analog inputs type | Voltage |
Battery back-up [V] DC [Max] | 24 V |
Battery back-up [V] DC [Min] | 18 V |
Enclosure rating note | IP40 for Housing |
Further informati |
Shared power supply Signal share via |
Gateway option | MMIMYK |
Number of pressure sensors | 1 |
Pressure sensor support | Ratiometric 0.5 - 4 V DC |
Temp. sensor configurati | S2 |
产品名称 | 过热度控制器 |
产品特点 |
Alarm managemen Defrost Sequence Ext. reference, SH control Limitation function Manual operation Preset OD Reversible system with 1 EXV Service mode Start up Superheat reference Valve driver: Reference of OD |
产品系列 | 电子阀控制 |
产品语言 |
中文 英文 法文 德文 意大利文 葡萄牙文 俄文 西班牙文 |
产品配件 | Electron. control accessories |
供电电压 [V] AC | 24 V |
供电电压[V] DC | 24 V |
前端显示屏 | 编号 |
包装方式 | 多包装 |
可维修 | 编号 |
型号 | EKE 1A |
安装方法 | DIN 滑轨 |
审批 |
C-TICK CE 认证 LLC CDC EURO-TYSK RoHS |
数字输入 (DI) [pc] | 3 pc |
数字输出 (DO) [pc] | 1 pc |
显示屏 - 选配 | MMIGRS2 |
模拟输入 (AI) [pc] | 2 pc |
每包数量 | 16 pc |
温度传感器支架 | NTC10000 |
温度传感器数量 | 1 |
编程工具 | Koolprog |
设备 | |
通信类型 | RJ11 (CAN) to User Interface |
阀输出类型 |
ETS 100 ETS 25 ETS 50 ETS 6 CCM 10 CCM 20 CCM 30 CCM 40 CCMT 0 CCMT 1 CCMT 16 CCMT 2 CCMT 24 CCMT 30 CCMT 4 CCMT 42 CCMT 8 CTR 20 ETS 100C ETS 12.5 ETS 12C ETS 24C ETS 250 ETS 25B ETS 25C ETS 400 ETS 50C KVS 15 KVS 2C KVS 3C KVS 42 |
频率 [Hz] | 50/60 Hz |
