                                      —— 光电一体箱 ——

光电一体箱是对未来城市主干道信号覆盖提供支点，并与现有城市设施相融合，可应用于居民小区、沿街小巷、商业密集区、地下停车场。光电一体箱将传统的交流配电箱、光纤配线箱融为一体，有效解决了微基站配套设备的建设需求，满足了市政美化需求。









         室外光电一体箱采购技术规范书

1.    范围



本技术规范规定了移动基站用室外光电一体箱的总体技术要求。



 规范性引用文件



下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其新版本适用于本标准。



YD/T 1051-2005          通信局（站）电源系统总技术要求



YD/T 585-2010           通信用配电设备



GB 50689-2011       通信局（站）防雷与接地工程设计规范



GB 3797-2005          电气控制设备



GB 2681              电工成套装置中的导线颜色



GB 2682               电工成套装置中的指示灯和按钮的颜色



YD/T 1819-2008       通信设备用综合集装架



3.      技术要求



3.1.环境条件



3.1.1.      温度范围



工作温度范围：-20℃～45℃。



储运温度范围：-25℃～+55℃。



3.1.2.      相对湿度范围



工作相对湿度范围：≤85％（40℃±2℃）。



储运相对湿度范围：≤85％（40℃±2℃）。



3.2.主要技术要求



3.2.1.      光路标识清晰，有效避免维护过程中拆卸可能导致的混乱。



3.2.2.      连接器插拔耐久性寿命＞1000 次。



3.2.3.      全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。



3.2.4.      阻燃：符合GB5169.7 实验A 要求。



3.2.5.      防护等级：≥IP50。



3.2.6.      集成配线功能与防雷保护功能于一个箱体内。



3.2.7.      一款箱体少给9 -18个RRU 供电及光信号。



3.2.8.      箱体采用防锈、防水、防盗处理，有专用门锁。

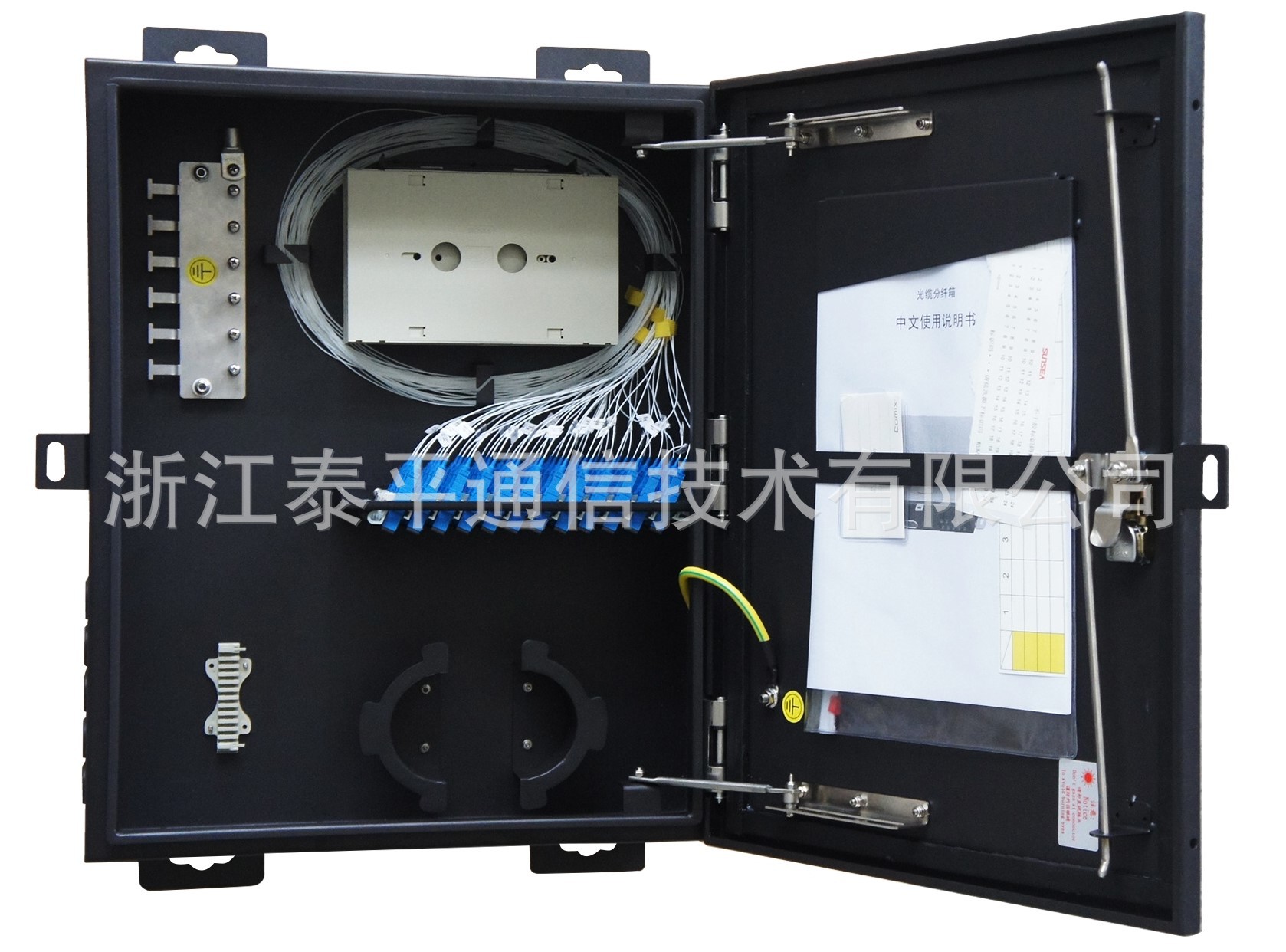

3.2.9.      箱体分三部分，左侧熔纤、配纤单元，中间安装智能电表，右侧配电单元，箱体左右两边固定走线。



3.2.10.  安装方式：壁挂，或落地。



3.2.11.  箱体内有清晰的光纤连接、调度标示，方便现场施工。



3.3.浪涌保护器(SPD)



(1)     在没有配置室外交流配电箱的基站，室外光电一体箱内应能根据用户要求配置不同标称放电电流(60kA、80kA、100kA、120kA)的B级浪涌保护器。



(2)     如果站点同时配置了交流切换箱和交流配电箱，将浪涌保护器安装在切换箱，交流配电箱不再安装。



(3)     浪涌保护器应为3+1保护模式的一端口浪涌保护器。



(4)     浪涌保护器产品应为通过工业和信息化部标准符合性认定的产品。



3.4.输入输出分路开关选用有质量保证的知名品牌；电能表、转换开关、接线端子、导线、门锁等配件选用知名品牌。（必须在应答书中明确回答所选开关、器件的型号、性能指标、生产厂家等信息）。



室外基站光电一体箱输入、输出空开均采用微型断路器。



3.5.智能电表



3.5.1.      室外光电一体箱应配置智能电表，具备RS485标准接口，通信协议应参照YD/T 1363的相关要求，监控内容如下：



-遥测：提供两路电源切换后的三相电压、功率因数，分别提供两路输入、全部输出回路的三相电流、有功功率、无功功率、视在功率、有功电度、无功电度，计量分路数可选。



-遥信：全部输入、输出断路器开关状态，ATS开关工作状态(可选)，市电/油机供电状态，市电停电告警，市电缺相告警，SPD正常/失效告警，三相电压越限告警、三相电流越限告警。



3.5.2.      智能电表应具备本地显示功能。



3.5.3.      智能电表及其电能检测装置准确度要求：电压、电流不低于0.5，功率、电度不低于1。



3.6.进出线方式



应满足下进线的要求，出线方式应为下出线。



4.      标志、包装、运输、贮存



4.1.标志



1)          产品标志

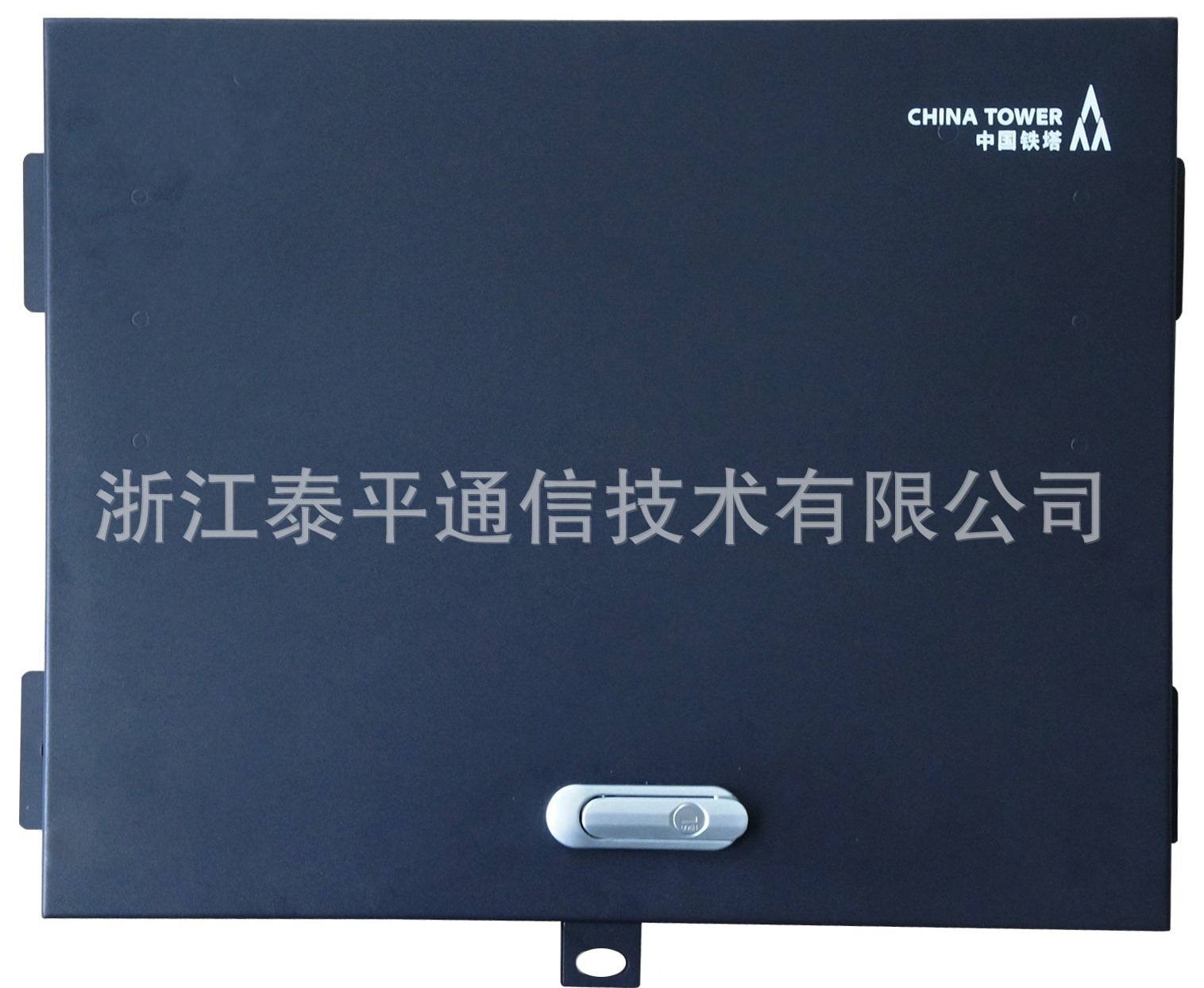

箱体门面上的logo标识应为彩色，位于门的右上方，标识宽度为门面宽度的1/6，离门右边和上边的距离为标识宽度的1/2。其内容应符合有关国标、行标规定，如图所示：



——产品铭牌的内容、外观、性能应符合YD/T 122-1997 标准的规定；



——安全标识应符合GB 4943标准中1.7的要求。



2)          包装标志



产品包装上应有标志并符合GB191规定。



4.2.包装



产品包装应防潮、防振，并应符合GB/T 3873规定。产品随带文件：



4.2.1.                  产品合格证；



4.2.2.                  产品说明书；



4.2.3.                  装箱清单；



4.2.4.                  其他技术资料。



4.3.运输



产品在运输中，应有遮篷，不应有剧烈振动、撞击等。



4.4.储存



产品储存应符合GB/T 3873的规定。



4.5.产品污染控制



产品污染控制应符合《电子信息产品污染控制管理办法》的要求，并按照要求张贴相关标识。



5.      比选人应在比选时按照技术规范要求提供所参加比选的样品照片。



样品性能应与技术规范书中要求的一致。产品到货后，甲方将随机抽样进行检查，如果抽检不合格或者与技术规范书承诺不符，将按照《合作单位评估办法》进行处罚。



6.      投标人应根据技术规范中提出的相关要求，在投标书中提供室外光电一体箱内部布置图、外观示意图和电路图等。



7.      投标人对所提供的室外光电一体箱（包括箱内各个单元）应实行保修，保修期从终验合格后第二日起计算，保修期为24个月。



8.      未尽要求按照国家相关规定执行。



9.      本技术要求解释权归中国铁塔股份有限公司甘肃省分公司建设维护部。



附表：室外光电一体箱采购规格表





说明：1、本期采购室外光电一体箱不含智能电表（预留智能电表安装位置）。



2、详细配置见室外光电一体箱系统图。



3、室外光电一体箱尺寸可适当调整。







附录 A 报价表













                              小微基站光缆分配与交流电源分配的需求





随着电信运营商4G网络建设模式的转变和无线频率的提升，越来越多快速建设的小微基站代替了传统的宏基站，并呈现出新特点与新需求：



从早前的主要解决覆盖需求转变为保障用户通信容量；



在主要保障容量的情况下，交流供电的拉远小微基站无需配置UPS；



小微基站的外市电引入需要雷电浪涌防护与各拉远RRU的用电适配；



小微基站进出线光缆与拉远RRU的接口适配需要直熔盘与ODF；



基于此，应用在交流输入的小微基站的光电一体箱应运而生。





1、光电一体箱之防雷



根据各省市区气候条件与小微基站周围环境的不同，浪涌防雷保护呈现出不同的需求：



标配：B级SPD浪涌保护装置，采用1+1保护模式（L-N、N-PE的保护模式），能承受8/20μS、20KA到80KA不等的冲击；



选配：隔离型防雷器（串联型雷电浪涌抑制器，雷电高阻抗单元），符合国家标准YD/T 3007-2016的有关规定。

2、光电一体箱之配电



根据小微基站配置的不同，小微基站的输入与输出配电也呈现出不同的要求：



标配：一只2P的交流输入微断开关，至少3只、或6只1P的输出微断开关；用于3个拉远RRU或6个拉远RRU的配电；



选配：单相单回路电表，或预留电表安装位置。



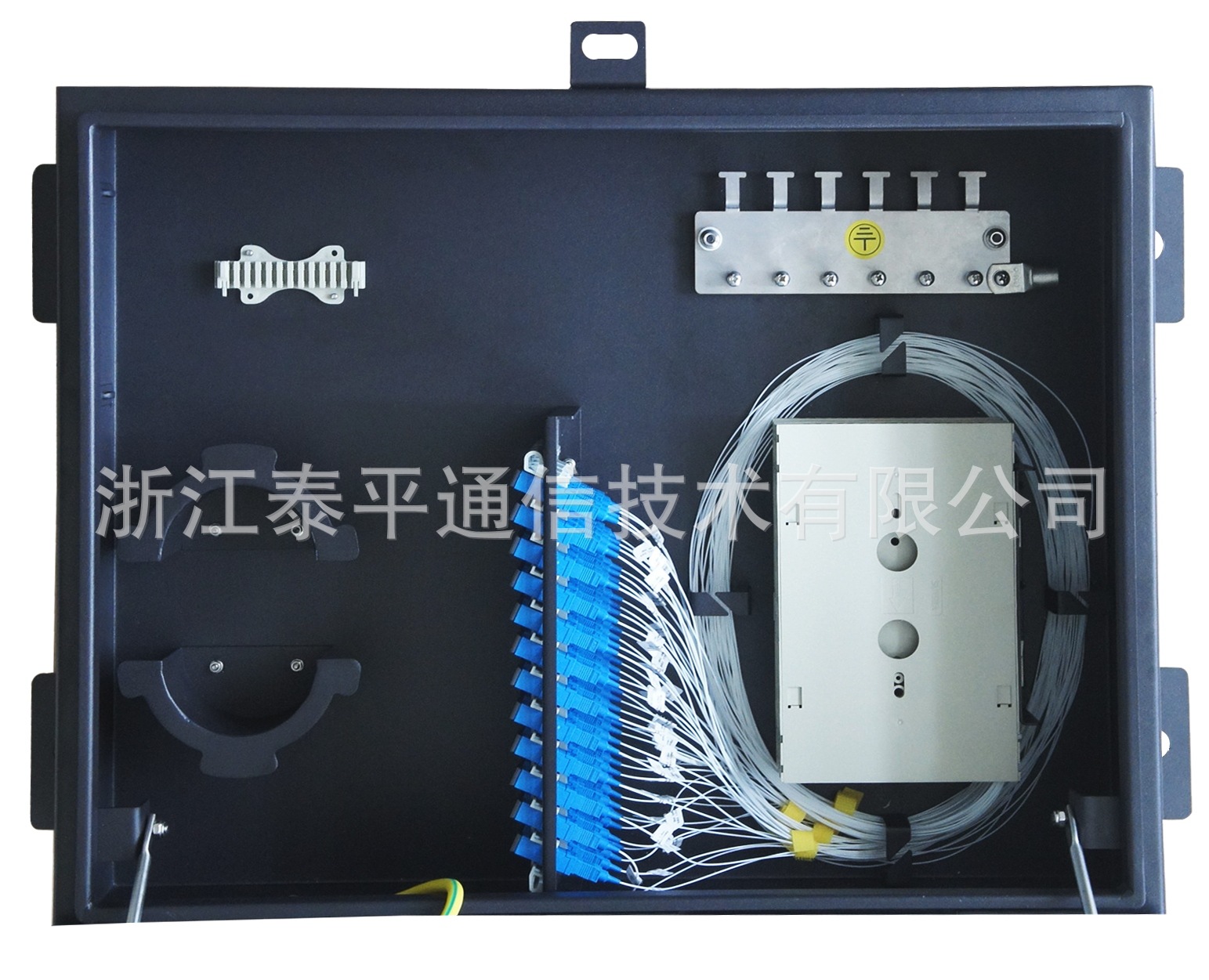

3、光电一体箱之ODF



光纤连接器：采用标准SC/PC（SC/UPC）型或标准FC/PC（FC/UPC）型；



直熔盘：至少12芯的直熔盘，ABS材料；



ODF终端模块：12芯ODF终端模块，适配器配型FC/SC可选，包含0.8m长12芯尾纤；



尾纤盘：预留了足够空间方便光缆终端和尾纤的盘留。



4、光电一体箱之结构



箱体材质：采用优质冷轧钢板或S304不锈钢材质；



进出线方式：下进线、下出线，独立的、带绝缘保护的光缆与电缆输入/输入孔；



内部结构：分区或分层设计，光/电两部分采用绝缘隔离板，互不影响；



阻燃与绝缘性能：光电一体箱的阻燃等级达到V-0 级要求，连接导线的阻燃等级与绝缘性能达到国家规范要求；



防护等级：IP55。



本实用新型涉及通信微基站技术领域，尤其是涉及一种通信微基站光电一体箱。



背景技术：



目前，微基站建设主要依托城市路灯杆、监控杆等市政设施，将微基站设备挂在其杆体上。微基站的市电引入及传输建设，需要分别配置交流配电箱和光缆分纤箱，由于路灯杆、监控杆等市政设施通常为整体式杆体，挂载能力有限且对美化及隐蔽性要求较高，往往不能满足通信基站配套设备建设需求。



技术实现要素：



本实用新型的目的在于克服上述技术的不足，提供一种可实现光电功能合为一体的光电一体箱。



本实用新型提供的一种光电一体箱，包括箱体和安装到箱体的箱门，所述箱体形成内腔，所述箱门安装到所述内腔的开口处，还包括安装到所述箱体内的绝缘板，所述绝缘板在关闭时沿所述内腔的深度方向将所述内腔分隔成第一内腔和第二内腔，所述第一内腔位于所述箱门与所述绝缘板之间，所述第二内腔位于所述绝缘板与所述内腔的底部之间；所述第一内腔和第二内腔中，其中之一安装有配电部分，其中之另一安装有传输光纤分配部分。



进一步地，所述绝缘板可转动地安装到所述箱体的第一侧。



进一步地，所述箱门可转动地安装到所述箱体的第一侧。



进一步地，所述箱体的第二侧与所述箱体的第一侧相邻；所述箱体的第二侧设置有电力电缆进出线孔、光缆进出线孔，所述电力电缆进出线孔位于所述第一内腔和第二内腔中的其中之一，所述光缆进出线孔位于所述第一内腔和第二内腔中的其中之另一。



进一步地，所述绝缘板具有沿着远离所述箱门方向延伸的支撑部，所述支撑部限定所述绝缘板与所述内腔底部的距离，从而限定了所述第二内腔的深度。



进一步地，所述绝缘板安装有软带，所述软带受力后可拉动所述绝缘板转动。



进一步地，所述电力电缆进出线孔内和所述光缆进出线孔内分别设有防水密封装置。



进一步地，所述内腔的两侧分别设有扎线板或走线槽。



进一步地，所述配电部分包括输入分路、输出分路、电度表、浪涌保护器、接地排和N排；所述输入分路用于引入市电；所述电度表输入部分与所述输入分路并联；所述浪涌保护器的保护开关与所述输入分路并联，且浪涌保护器的输出端与所述接地排连接；所述输出分路与所述输入分路串接；所述接地排接地，且与所述箱体电气连接；所述N排与所述箱体没有电气连接。



进一步地，所述传输光纤分配部分包括ODF熔纤单元、直熔盘以及光缆加强芯接地排；所述ODF熔纤单元分上下两层设置，所述直熔盘位于上下两层的ODF熔纤单元之间；所述光缆加强芯接地排与所述箱体绝缘。







                                                   智能光电一体箱
